Acoplador de soportes y ganchos D30 negro

Acoplador de soportes y ganchos D30, negroPropiedades

ESD	si
Peso (g)	26
Unidad de suministro	Kit
Serie	D30
Color	negro



DescripciónAdaptador D30, PA-GF2 placas, St, zinc.Tuerca cuadrada DIN 562-M6-04, St, zinc.ComponentesAdaptador D30, PA-GF
2 placas, St, zinc.
Tuerca cuadrada DIN 562-M6-04, St, zinc.

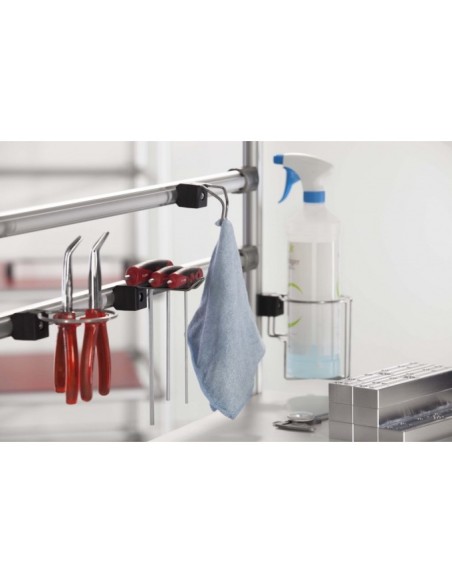

Diseño multifuncional y premiado: El sistema de soportes y ganchos es célebre por su diseño y su funcionalidad. Los componentes de soporte permiten ordenar herramientas y materiales de trabajo con la máxima facilidad. Todo se puede organizar de forma clara y adaptada a sus necesidades específicas.El adaptador de soportes y ganchos D30 se fija a un tubo perfilado D30 sin necesidad de mecanizado. Para fijarlo a un tubo D30, hay que retirar las placas de retención del adaptador. Así se podrá fijar mediante dos tornillos gota de sebo autorroscantes. Luego, el gancho o soporte necesario se fija al adaptador con su propio tornillo.

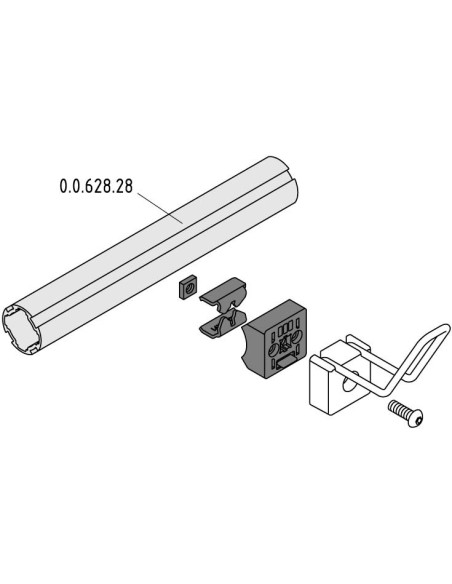

El adaptador de soportes y ganchos D30 se fija a tubos perfilados D30 sin necesidad de mecanizado. Las placas de retención utilizan la geometría de flancos para sujetar el adaptador de forma segura.Par de apriete recomendado para los tornillos de fijación: T = 5 Nm

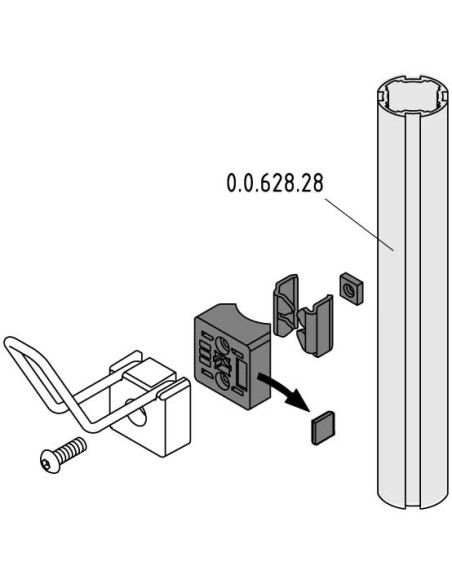

Cuando se conecta a puntales verticales, se debe retirar el dispositivo antitorsión extraíble en el bloque de plástico del adaptador de soportes y ganchos.

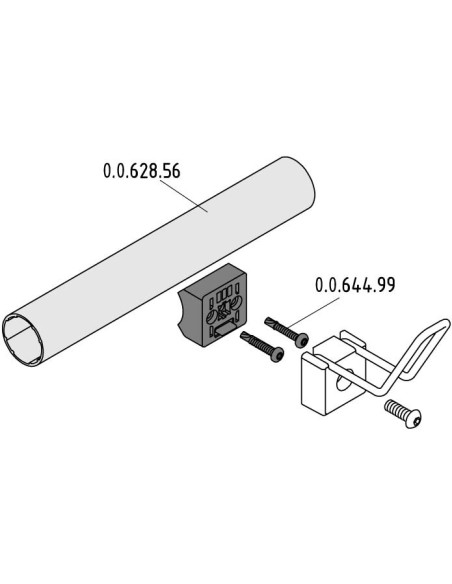

El acoplador también puede ser unido al tubo D30. En este caso se usan los tornillos autorroscantes (0.0.644.99). Se han de quitar las placas de retención del adaptador.
