Brida 8 D30
Brida 8 D30
Brida 8 D30
Brida 8 D30

Brida 8 D30

   0.0.658.25
Formato
  • Caja de 1
  • Caja de 10
Para hacer pedidos necesitas estar registrado

Brida 8 D30Propiedades
ESDsi
Peso (g)84
Unidad de suministroKit
Par (Nm)5
SerieD30

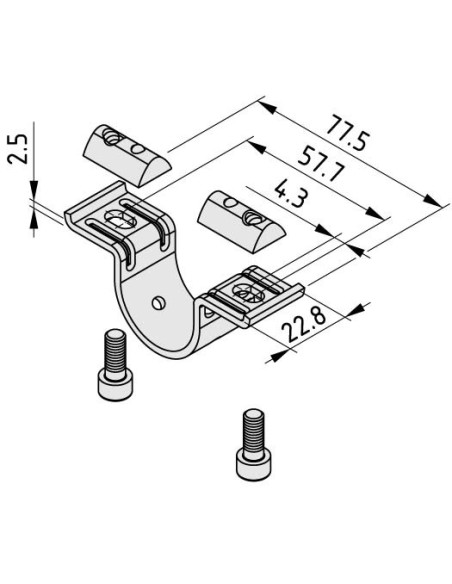

DescripciónBrida, acero, zincado brillante2 tuercas de ranura en T 8 St M6, acero, zincado brillante2 tornillos de cabeza hueca DIN 912 M6x15, acero, zincado brillanteComponentesBrida, acero, zincado brillante
2 tuercas de ranura en T 8 St M6, acero, zincado brillante
2 tornillos de cabeza hueca DIN 912 M6x15, acero, zincado brillante

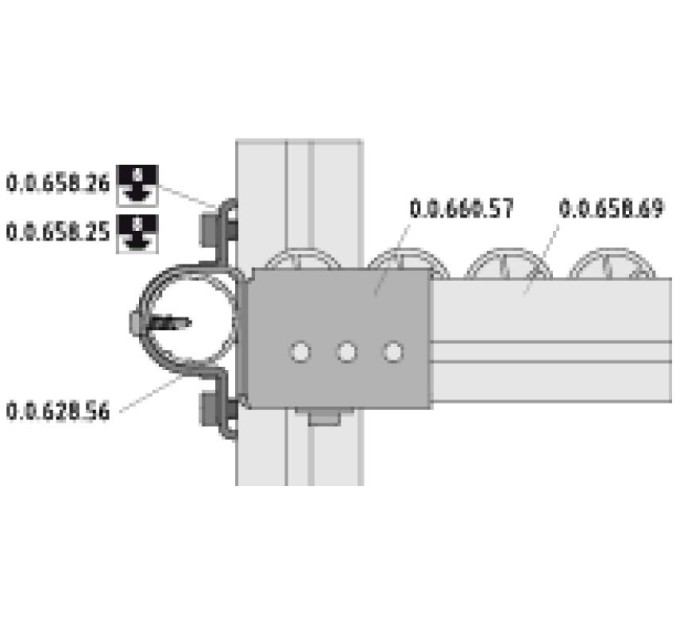

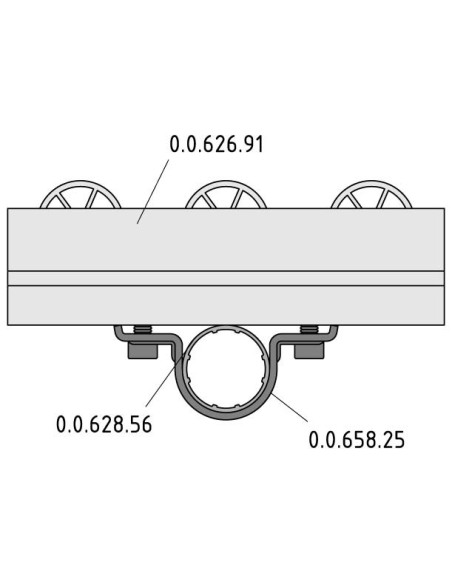

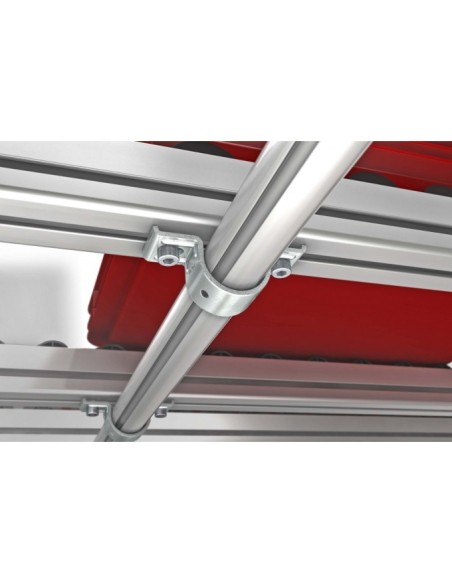

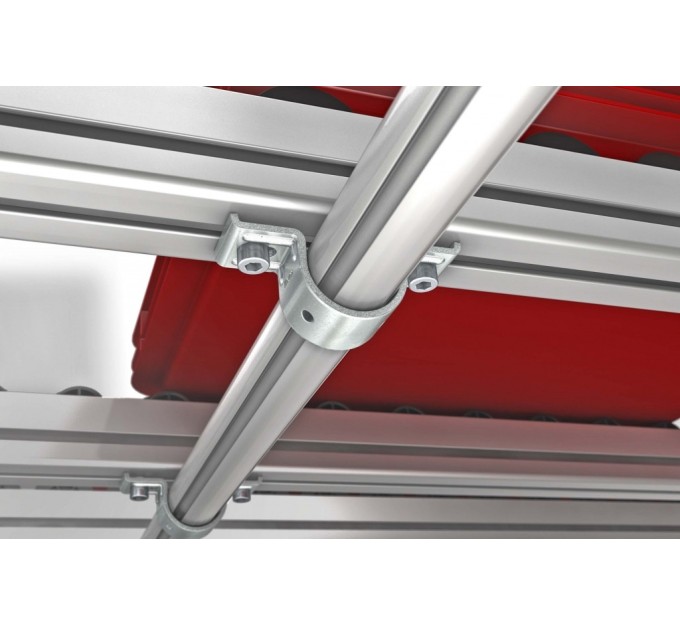

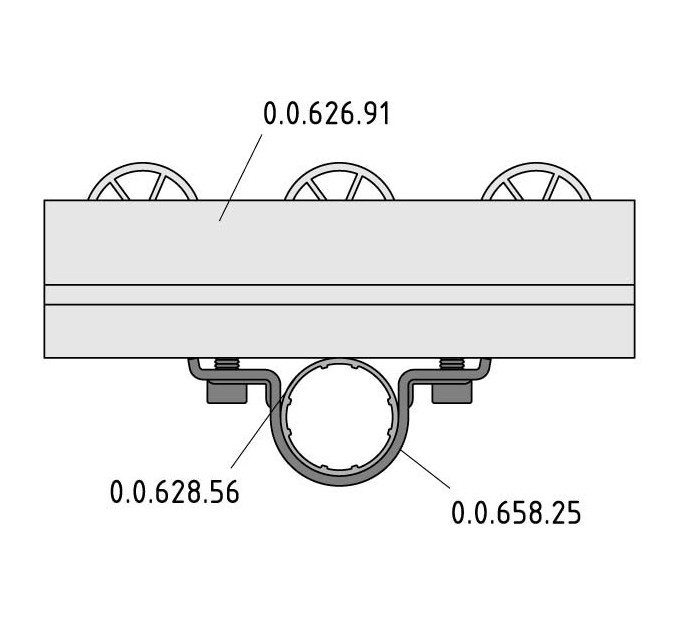

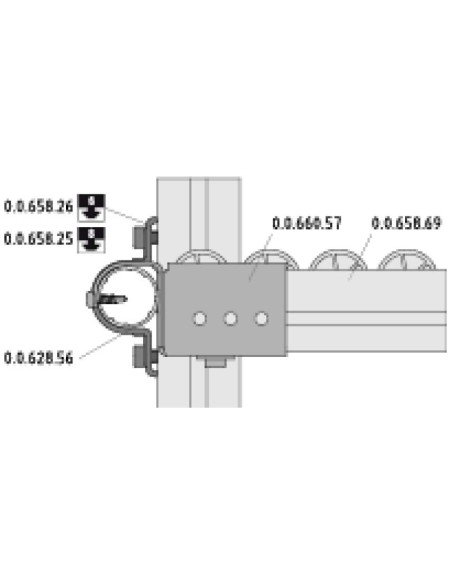

Sujeción firme pero suave. Las bridas 8 D30 y 6 D30 se utilizan para formar una unión estable donde los tubos de diámetro 30 se cruzan con un perfil de la serie 6 u 8. Las bridas son poco profundas y ofrecen una excelente resistencia a la torsión. Por este motivo son ideales para asegurar carriles de roldanas 6 40x40 E D30 y carrileras 8 40x40 a tubos D30, por ejemplo.Nota: Para instalar paneles se utiliza el kit acoplamiento tablero D30, ya que el espaciador compensa la diferencia de altura causada por la unión D30.

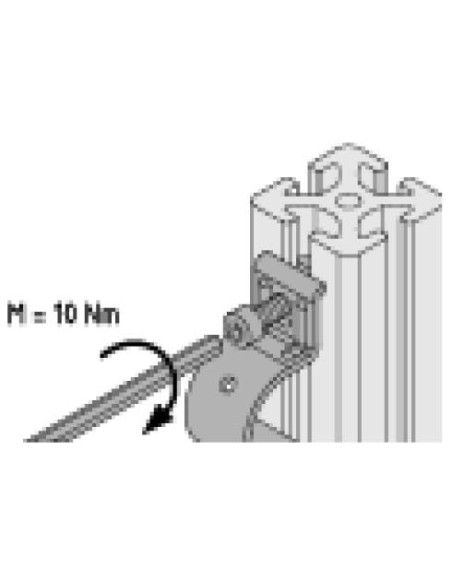

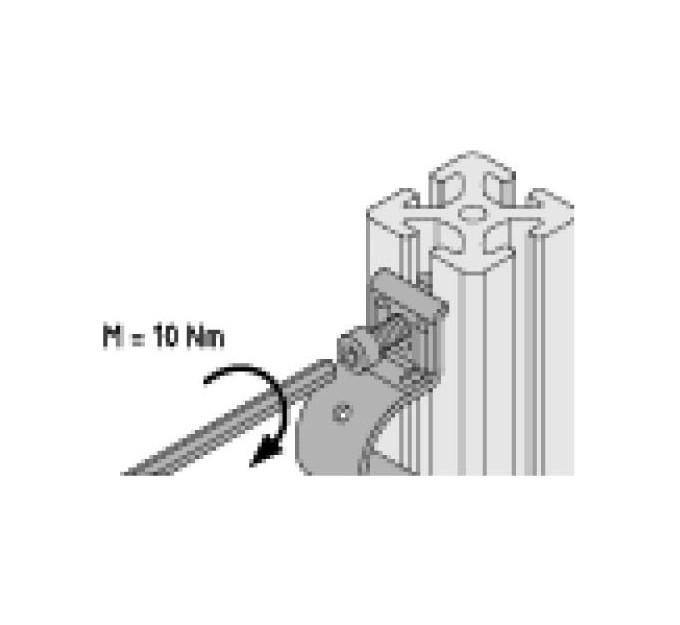

Al atornillar las bridas D30 a los perfiles, debe utilizarse un par de apriete de 10 Nm. Sin embargo, el par de apriete máximo para el montaje de las bridas en los transportadores de rodillos de aluminio (transportadores de rodillos 6 40x40 y 80x40 y transportador de rodillos 8 D30) es de 5 Nm.



DescargasDocumentación técnica



ESD Product Qualification



Serie
Serie D30
ESD
Si
