   0.0.646.91
Formato
  • Caja de 1
  • Caja de 10
  • Caja de 100
Para hacer pedidos necesitas estar registrado

Kit acoplamiento tablero D30Propiedades
ESDsi
Peso (g)65
Unidad de suministroKit
SerieD30

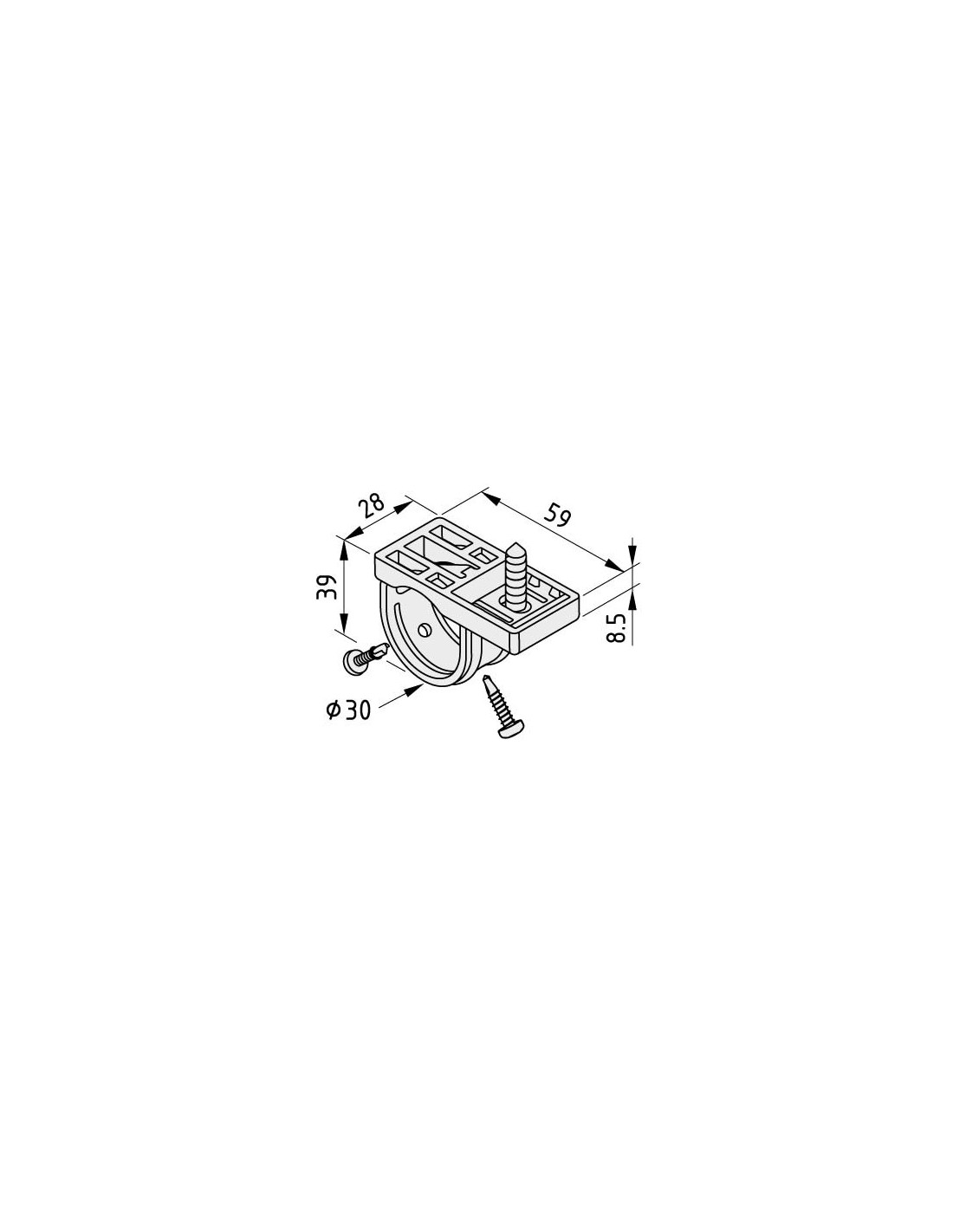

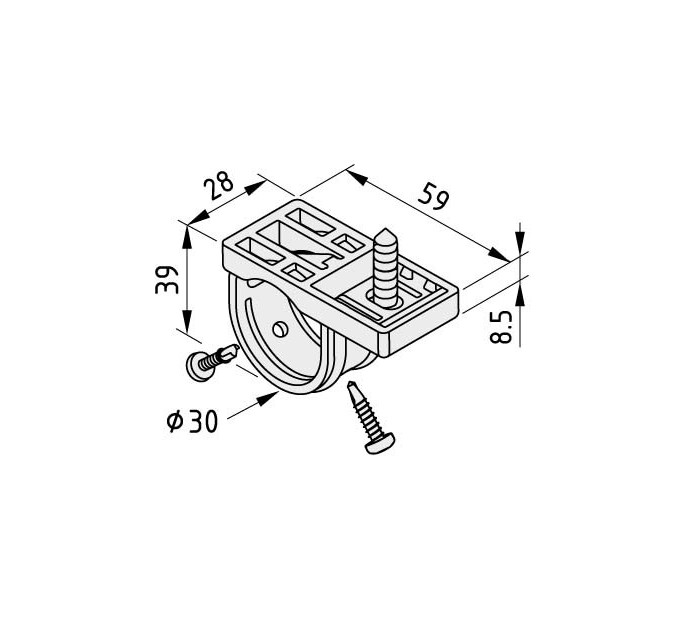

DescripciónChapa, acero, zincado brillanteEspaciador PA-GF, gris similar al RAL 7042Tornillo 6x25 TX30, acero, zincado brillante2 tornillos gota de sebo, autorroscantes, 3,9x16-TX20, acero, zincado brillanteEl kit de unión para tablero de mesa D30 se utiliza para instalar paneles de aglomerado o multicapa en construcciones de tubos de la serie D30 en muy poco tiempo. Uso compatible con las EPA.ComponentesChapa, acero, zincado brillante
Espaciador PA-GF, gris similar al RAL 7042
Tornillo 6x25 TX30, acero, zincado brillante
2 tornillos gota de sebo, autorroscantes, 3,9x16-TX20, acero, zincado brillante

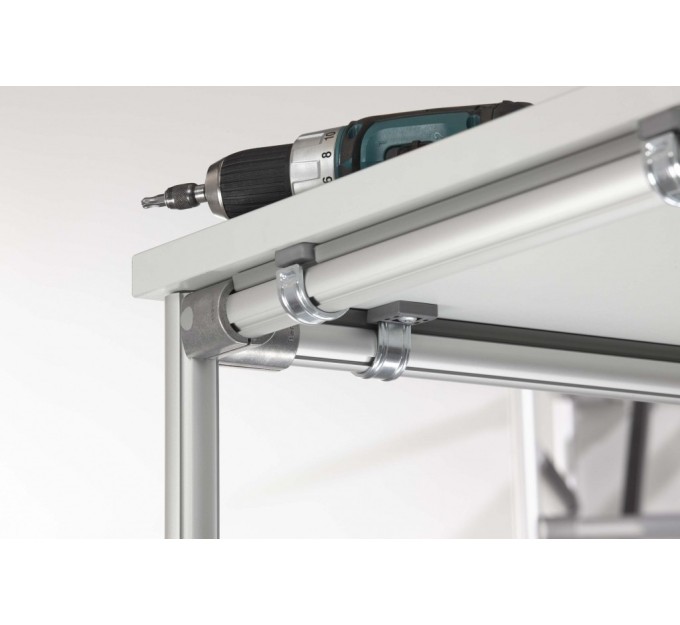

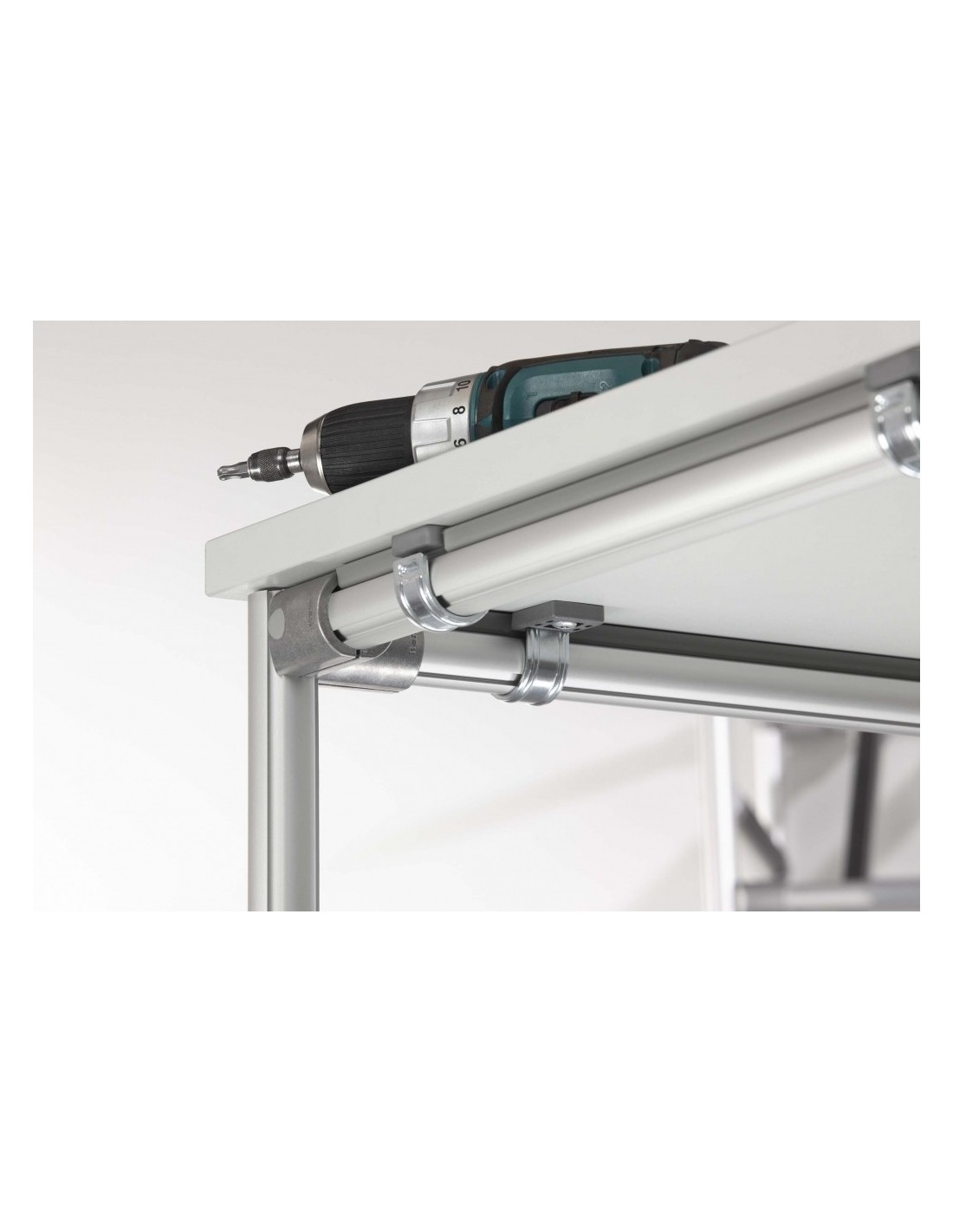

El juego de fijación para tableros D30 se utiliza para instalar paneles de aglomerado o multicapa en construcciones de tubos D30 en muy poco tiempo. Los clips de acero aseguran una sujeción fuerte. Los tornillos incluidos fijan el juego de fijación al elemento del panel y al tubo (de perfil) D30.El juego de fijación para tableros D30 garantiza que el tablero quede al ras de las uniones D30 de la subestructura. Así se evita cualquier movimiento que, de otro modo, se produciría por una variación de las alturas.

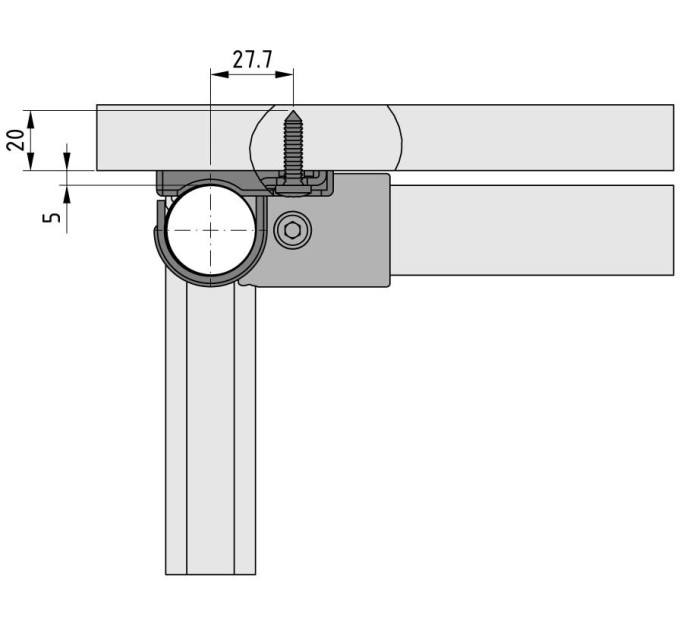

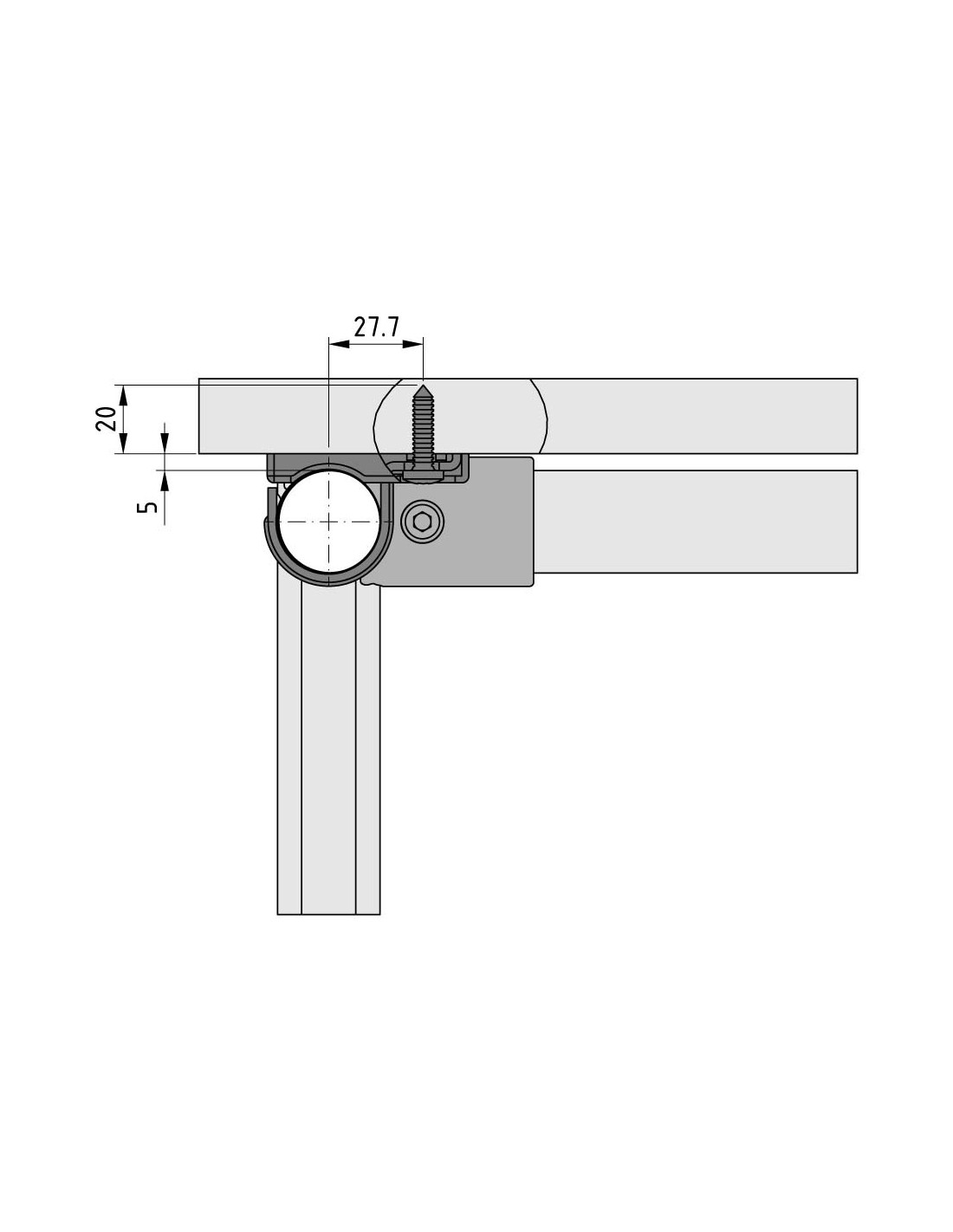

El clip del juego de fijación del tablero D30 se coloca sobre el tubo D30 y se fija directamente al tablero con el tornillo incluido, a través del espaciador de plástico.El espaciador de plástico fija el clip en su lugar y crea el espacio de 5 mm necesario cuando se utilizan uniones D30.Nota: Para cubrir el hueco entre el tablero y el tubo perfilado se puede utilizar la tira deslizante D30 (0.0.634.42) o la tira deslizante D30 ESD (0.0.634.55).



DescargasESD Product Qualification



Serie
Serie D30
ESD
Si
