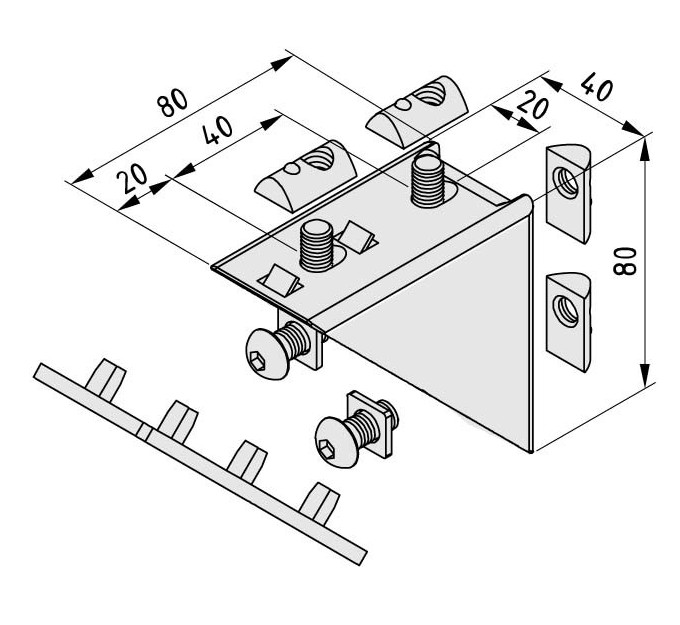

Kit escuadra 8 80x80

Kit escuadra 8 80x80Propiedades

ESD	si
Peso (g)	391
Unidad de suministro	Kit
Serie	8

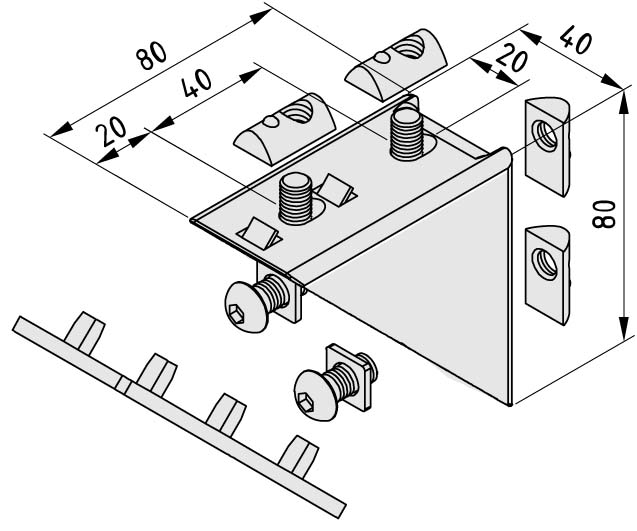

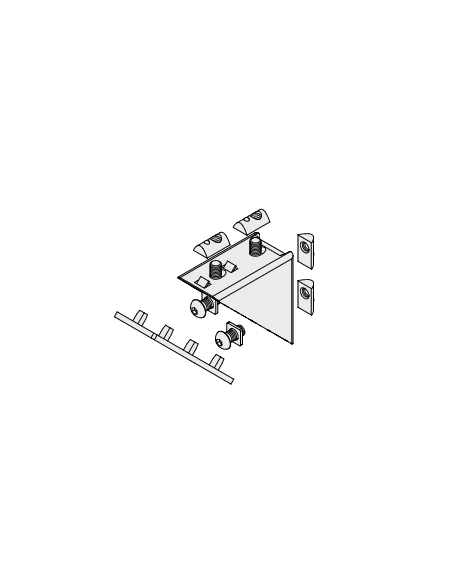

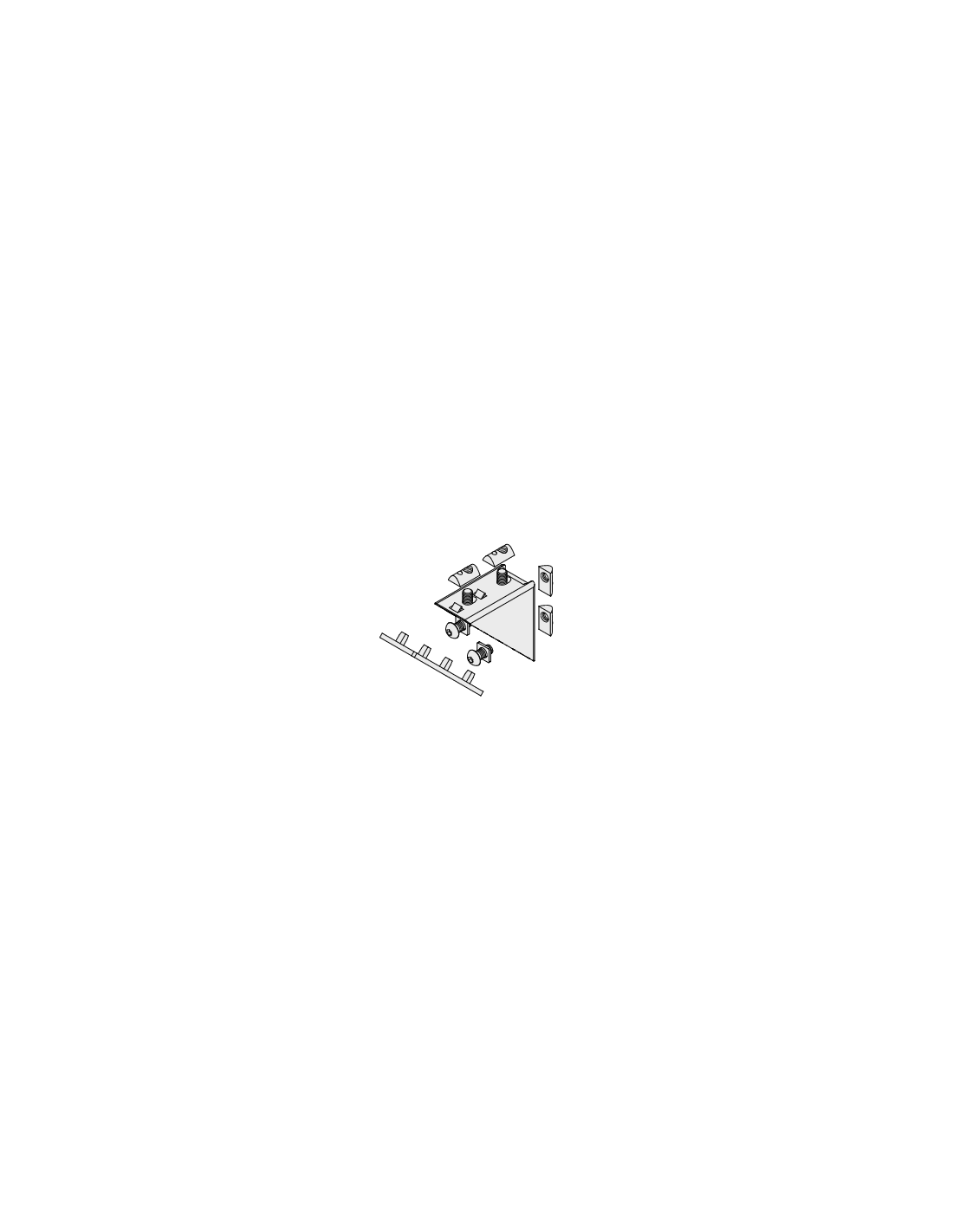

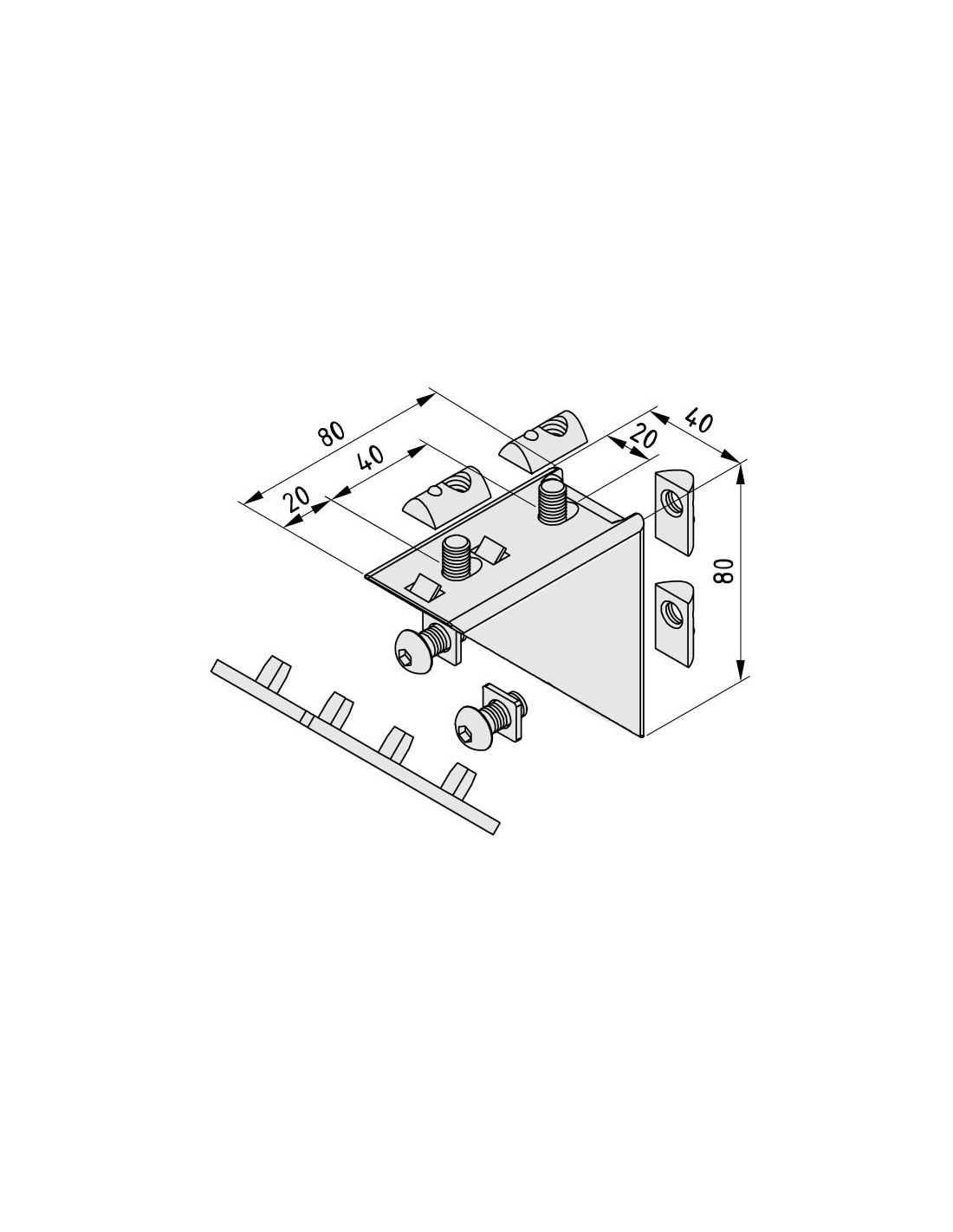

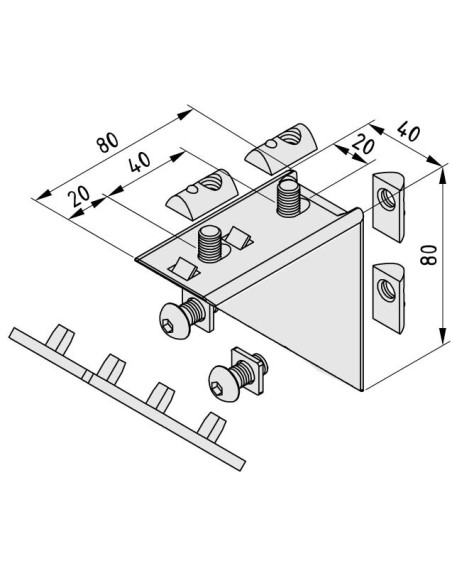

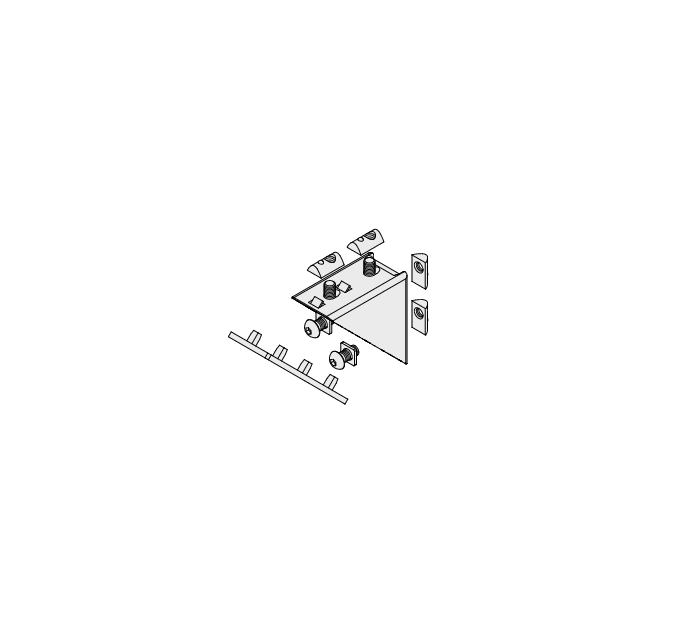

DescripciónEscuadra 8 80x80, fundición de zinc, aluminio blanco, similar al RAL 9006Tapeta escuadra 8 80x80, PA-GF, gris, similar al RAL 70424 Tornillos gota de sebo ISO 7380-M8x18, St, zinc.4 Arandelas cuadradas 13,9x13,9x2, St, zinc.4 Tuercas 8 St M8, zinc.ComponentesEscuadra 8 80x80, fundición de zinc, aluminio blanco, similar al RAL 9006
Tapeta escuadra 8 80x80, PA-GF, gris, similar al RAL 7042
4 Tornillos gota de sebo ISO 7380-M8x18, St, zinc.
4 Arandelas cuadradas 13,9x13,9x2, St, zinc.
4 Tuercas 8 St M8, zinc.

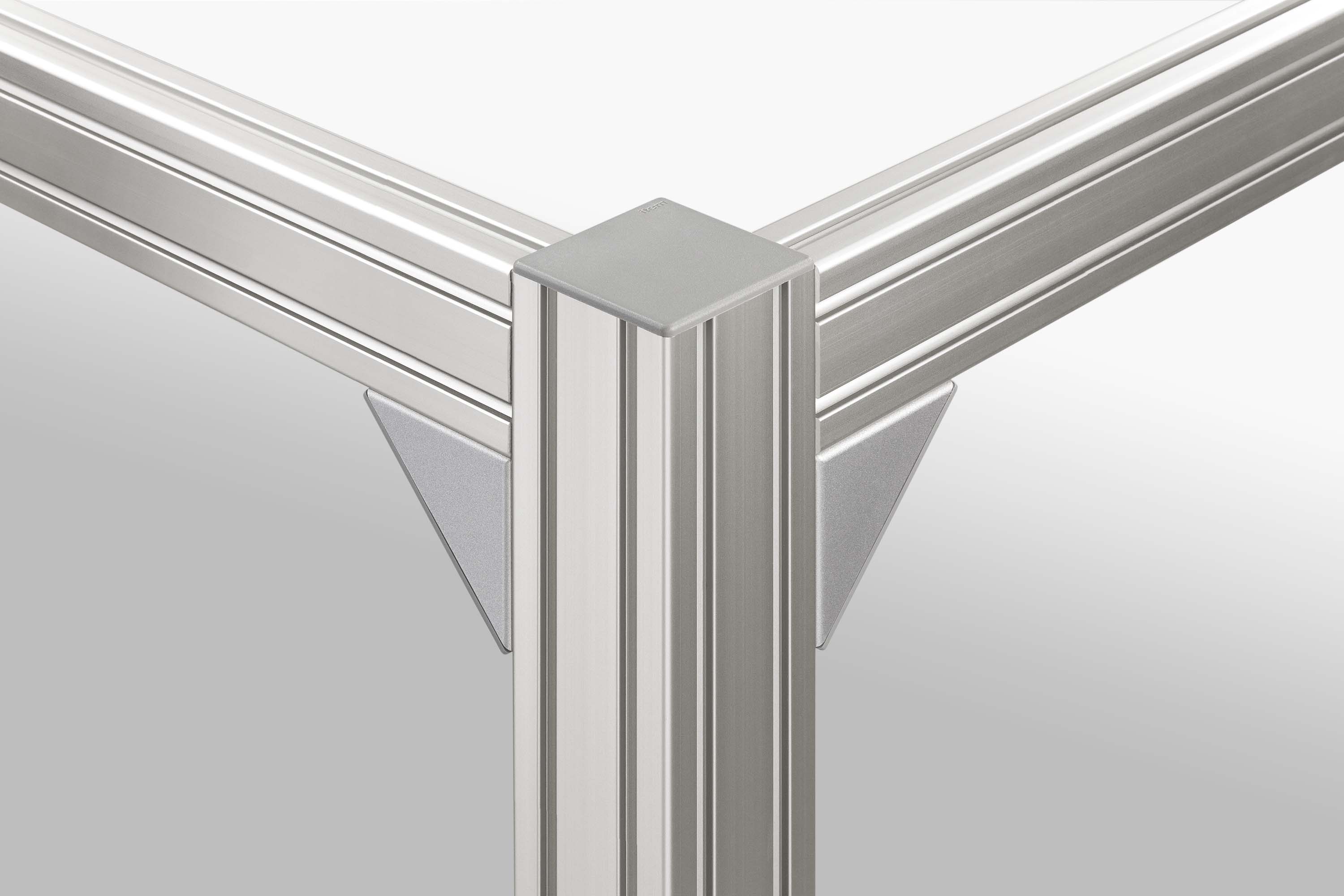

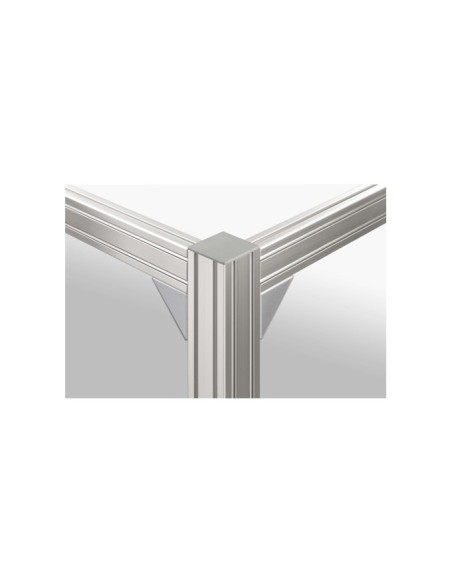

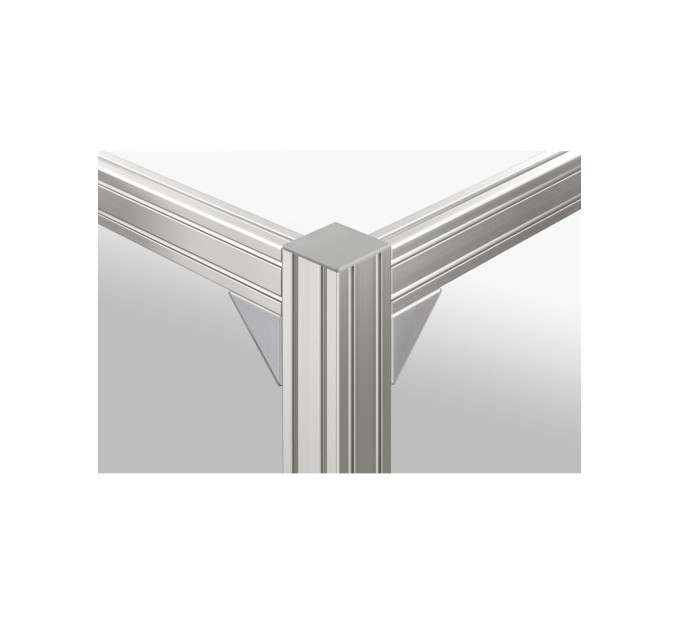

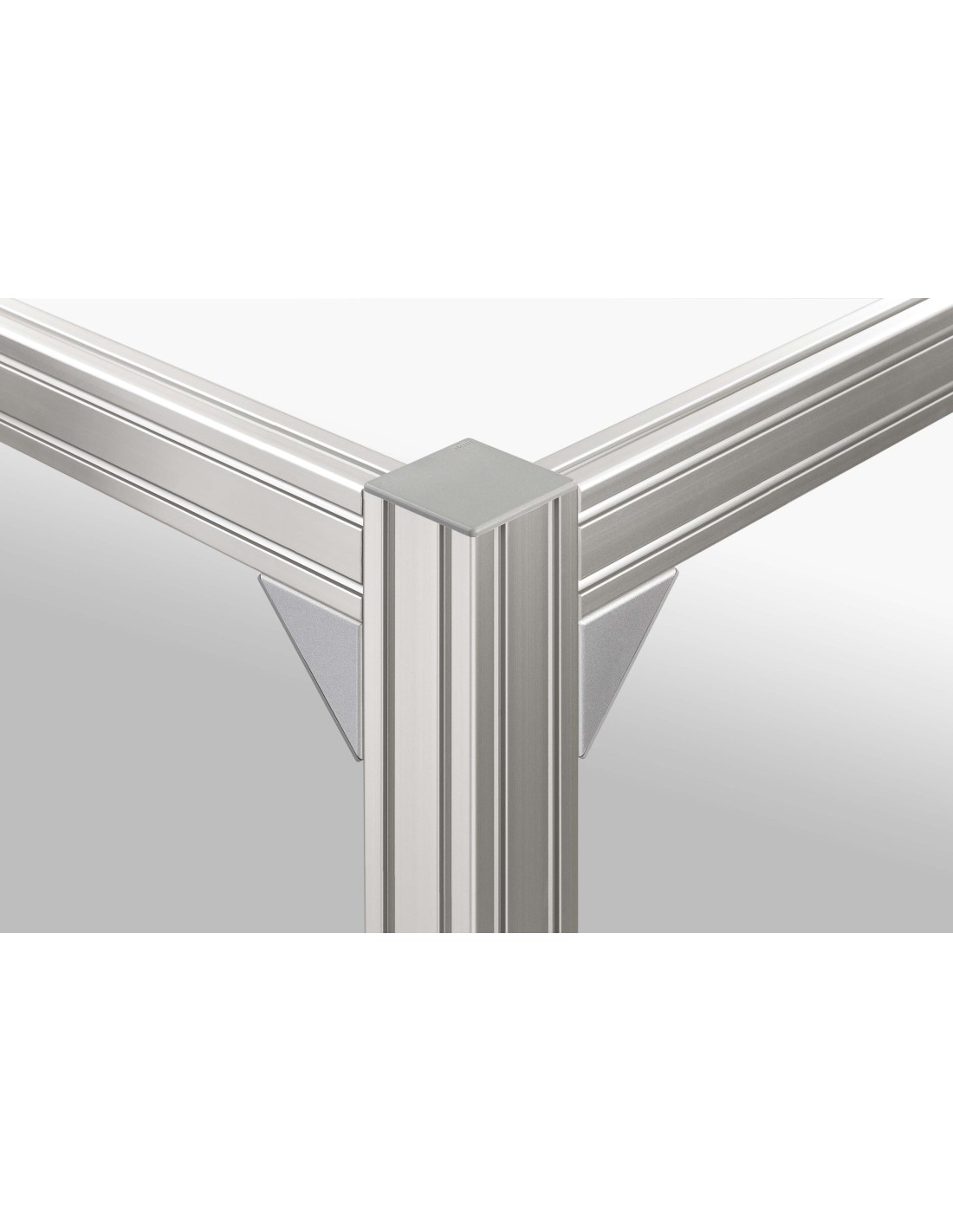

Los kits escuadra 8 crean uniones muy fuertes entre dos perfiles sin necesidad de mecanizado. Uno de sus usos más habituales es para reforzar uniones de perfiles. La tapeta suministrada cubre las cabezas de los tornillos facilitando la limpieza y mejorando la estética del conjunto de la estructura.La tapeta para el kit escuadra 8 40x40 y 8 80x80 ahora también está disponible en gris. Los kits escuadra 8 40x40 (0.0.411.15) y 8 80x80 (0.0.411.32) originales siguen estando disponibles con tapeta negra.





Cuando se utilizan para reforzar las uniones de grandes perfiles o canales, pueden utilizarse varias escuadras en paralelo.Nota: ¡Hay que verificar que no se sobrepasa la carga de tracción máxima admisible en la ranura del perfil!Con las escuadras de las series 6, 8 y 12, se utilizan arandelas cuadradas especiales para mejorar la distribución de la fuerza de apriete.

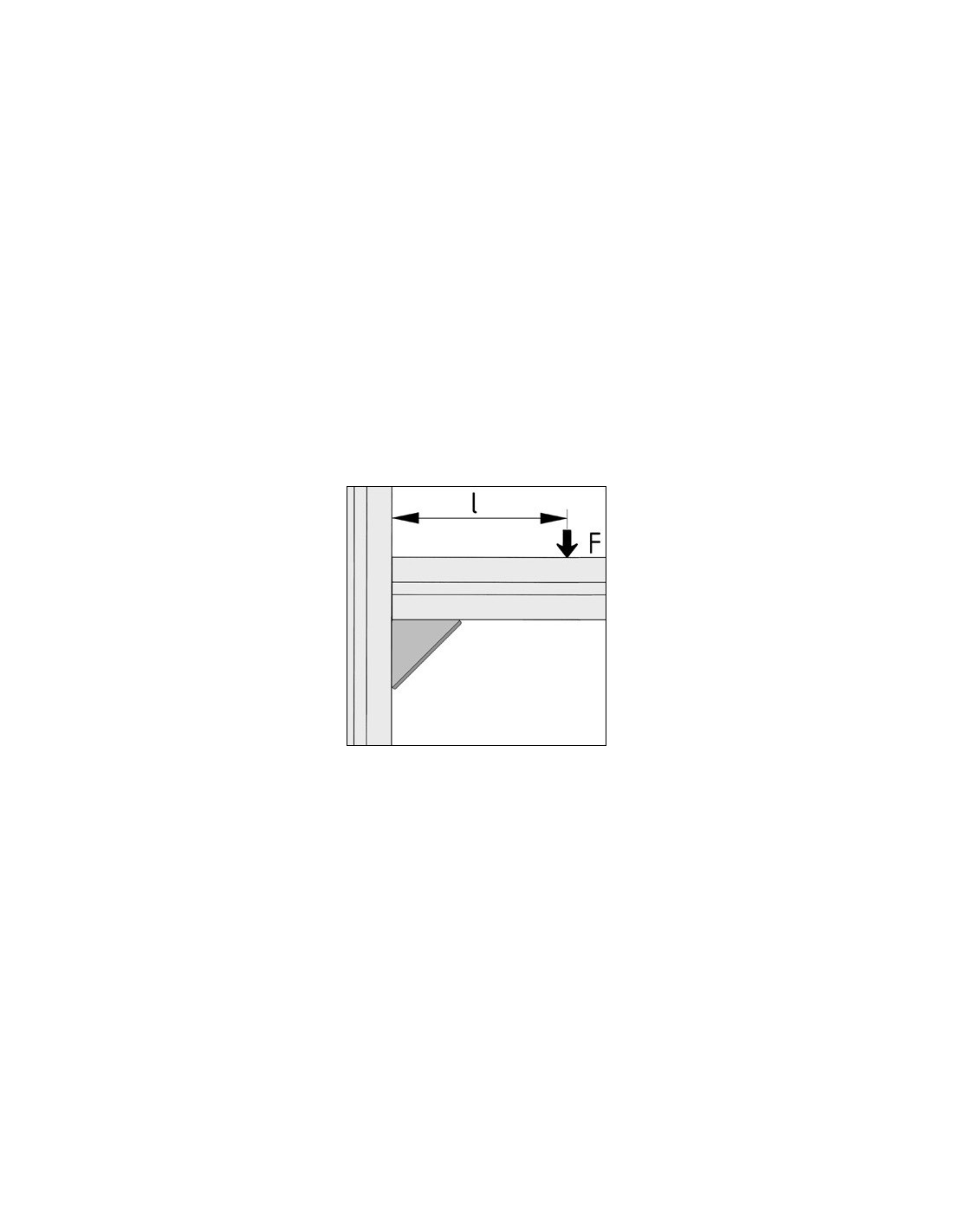

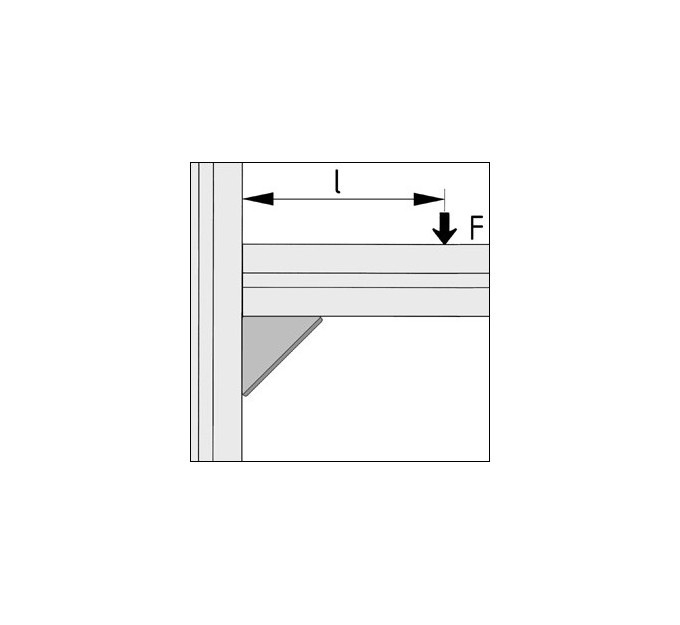

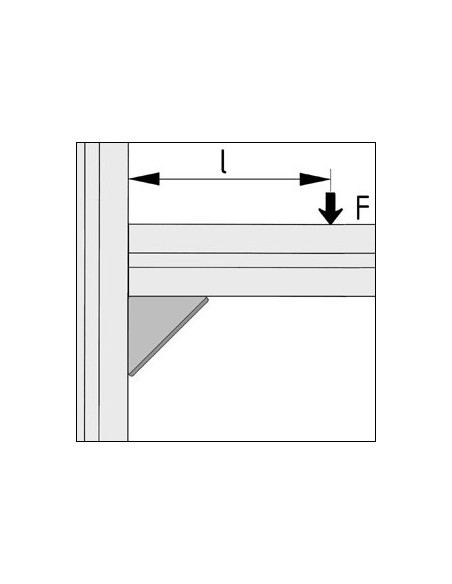

F < 2 000 N ∧ F x l < 150 Nm
Deberá comprobarse la capacidad de carga según las condiciones.

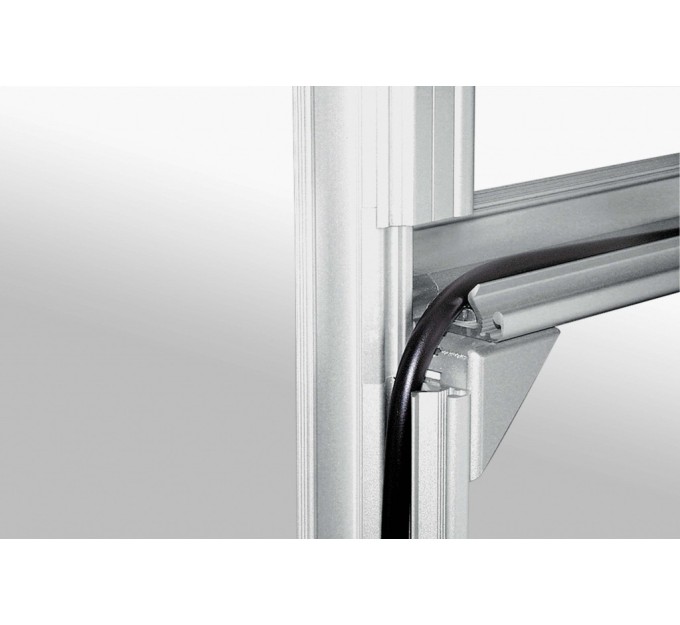

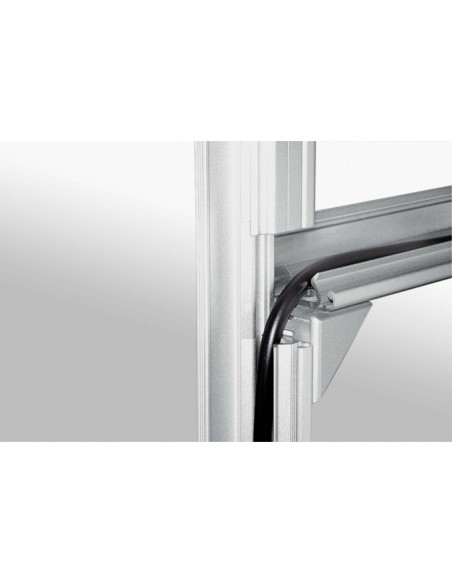

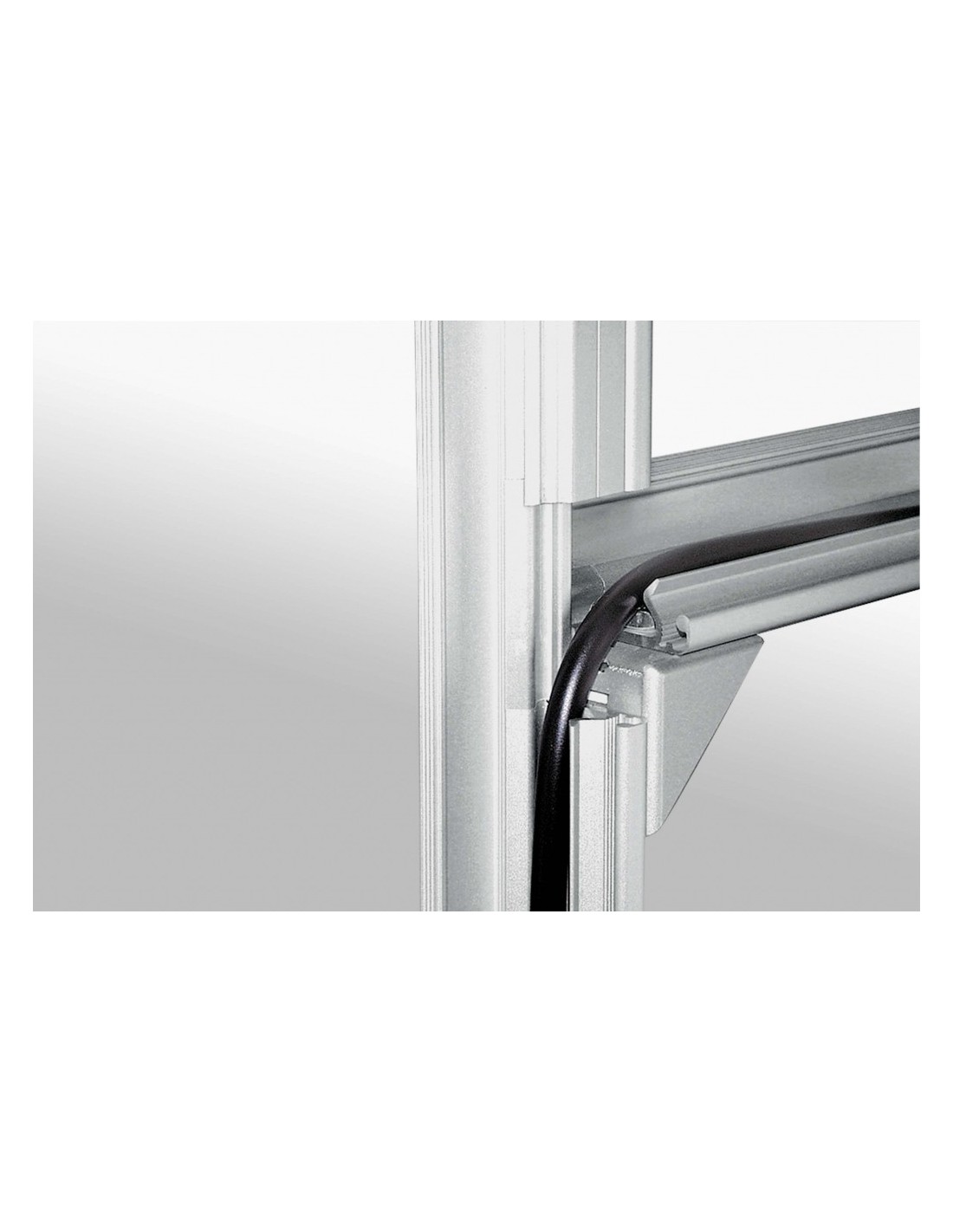

La escuadra es ideal para la unión de canales. El canto interior redondeado evita que se dañen los cables.
