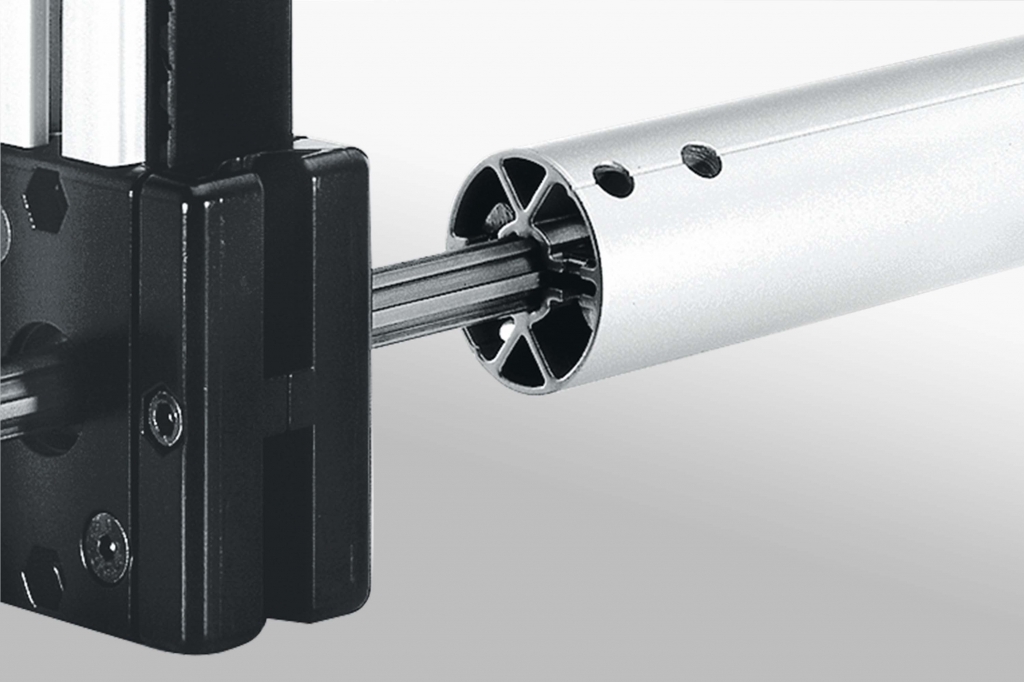

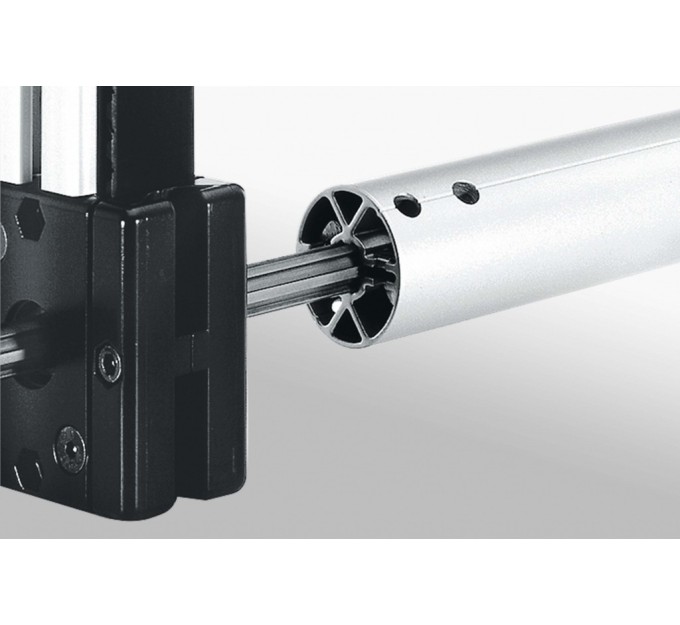

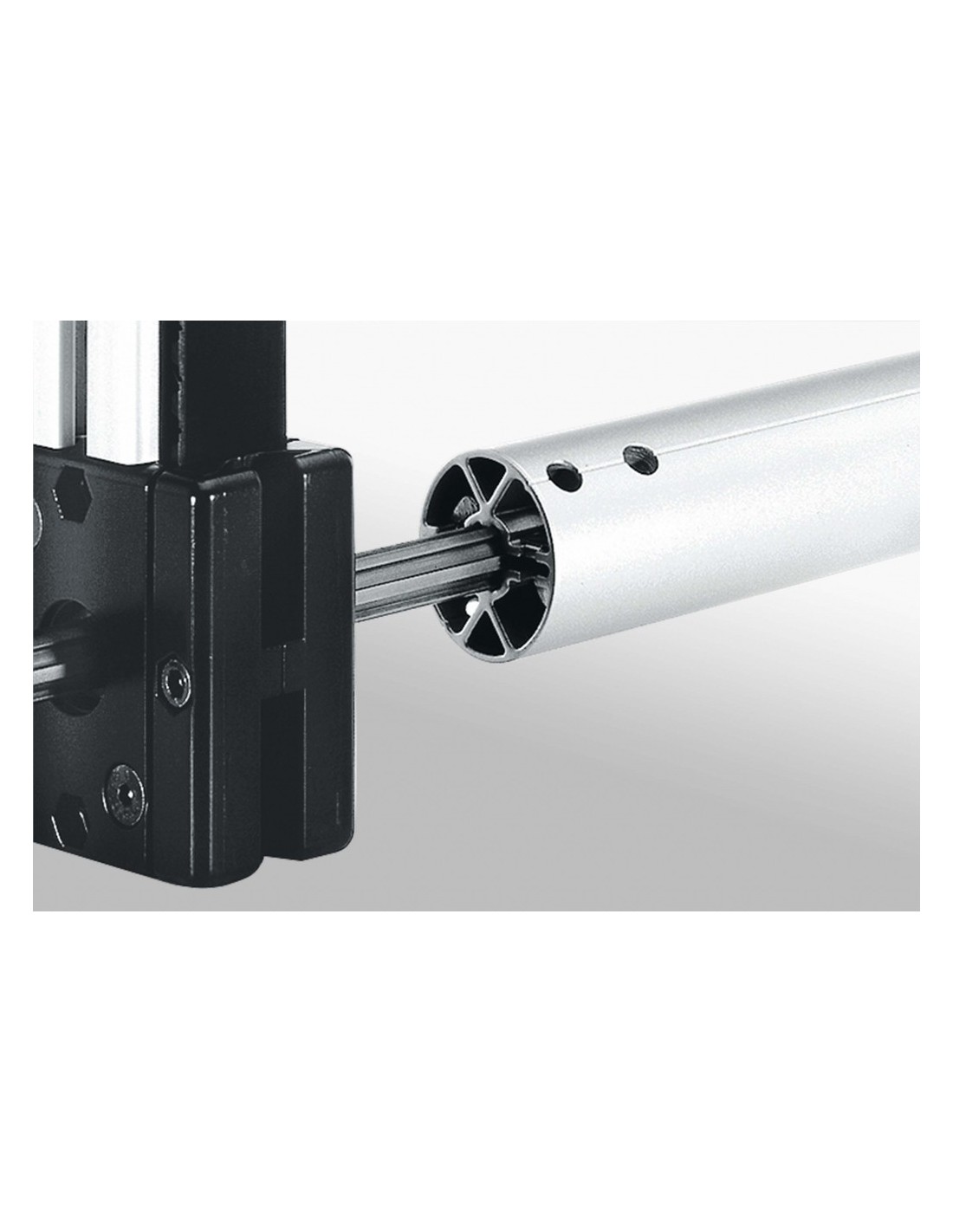

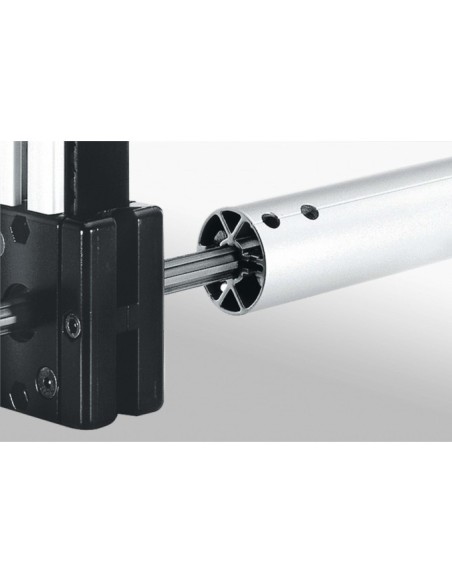

Perfil sincronismo VK14, naturalPropiedades
Pueden utilizarse para sincronizar elementos dinámicos tales como poleas de correa dentada, husillos de bolas, acoplamientos, etc.
Utilizando secciones de árboles multiacanalados que sean adecuadamente largos, es posible transmitir el par admisible de las poleas de correa dentada.
Se utiliza una unión a presión para fijar los ejes a los perfiles de sincronismo. Un acoplamiento de sincronismo permite ajustar el desfase angular.
Deben utilizarse anillos de retención W para asegurar el eje sincronizador axialmente entre los elementos de accionamiento.
La longitud de la sección del árbol acanalado depende de la profundidad mínima (d) de penetración, de las dimensiones constructivas de los elementos dinámicos conectados y del espacio entre las partes fijas y giratorias.
d = > 40 mm
| Característica | Natural |
| ESD | si |

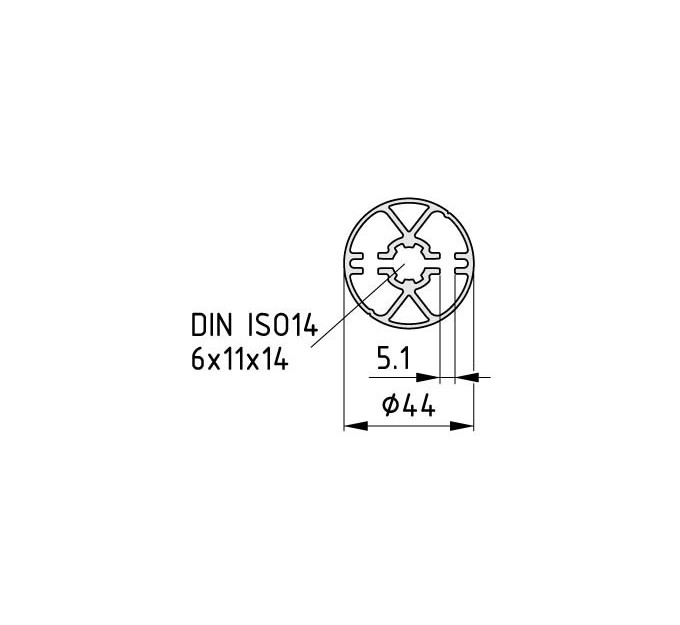

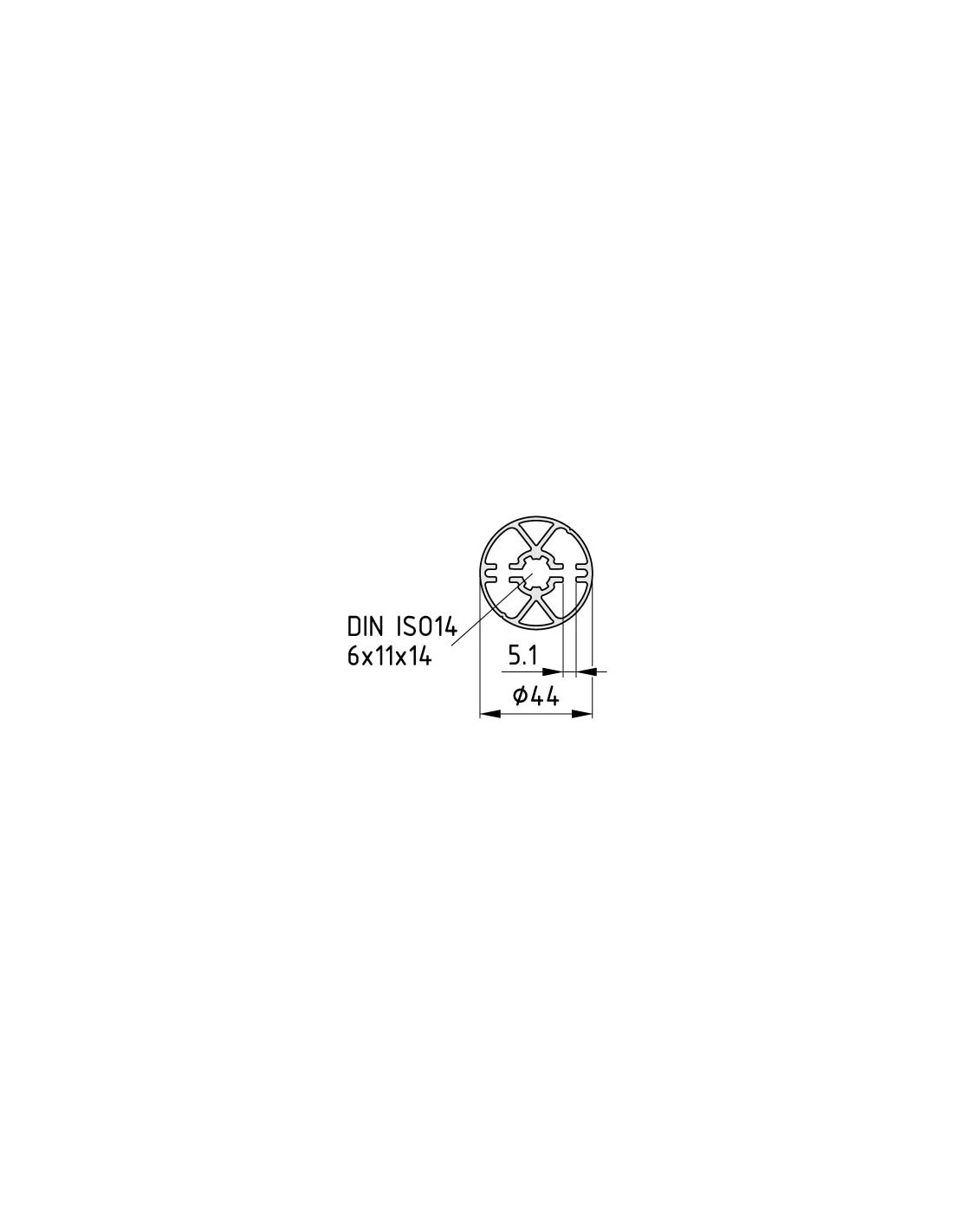

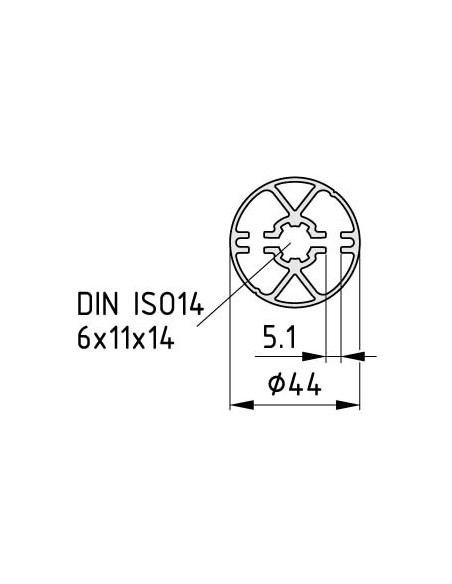

| Sección transversal | 4.77 |
| Momento de inercia, torsional | 9.52 |
| Momento de inercia, eje x | 7.17 |
| Momento de inercia, eje y | 6.68 |
| Peso, espec. Longitud | 1.29 |
| Unidad de suministro | corte máx. 3000 mm |
| Material | Al, anodizado |
| DREHMOMENT_MAX | 28 |
Descripción
Los perfiles de sincronismo se utilizan para sincronizar ejes utilizando secciones de ejes multiacanalados VK14 o VK32.
Pueden utilizarse para sincronizar elementos dinámicos tales como poleas de correa dentada, husillos de bolas, acoplamientos, etc.
Utilizando secciones de árboles multiacanalados que sean adecuadamente largos, es posible transmitir el par admisible de las poleas de correa dentada.
Se utiliza una unión a presión para fijar los ejes a los perfiles de sincronismo. Un acoplamiento de sincronismo permite ajustar el desfase angular.

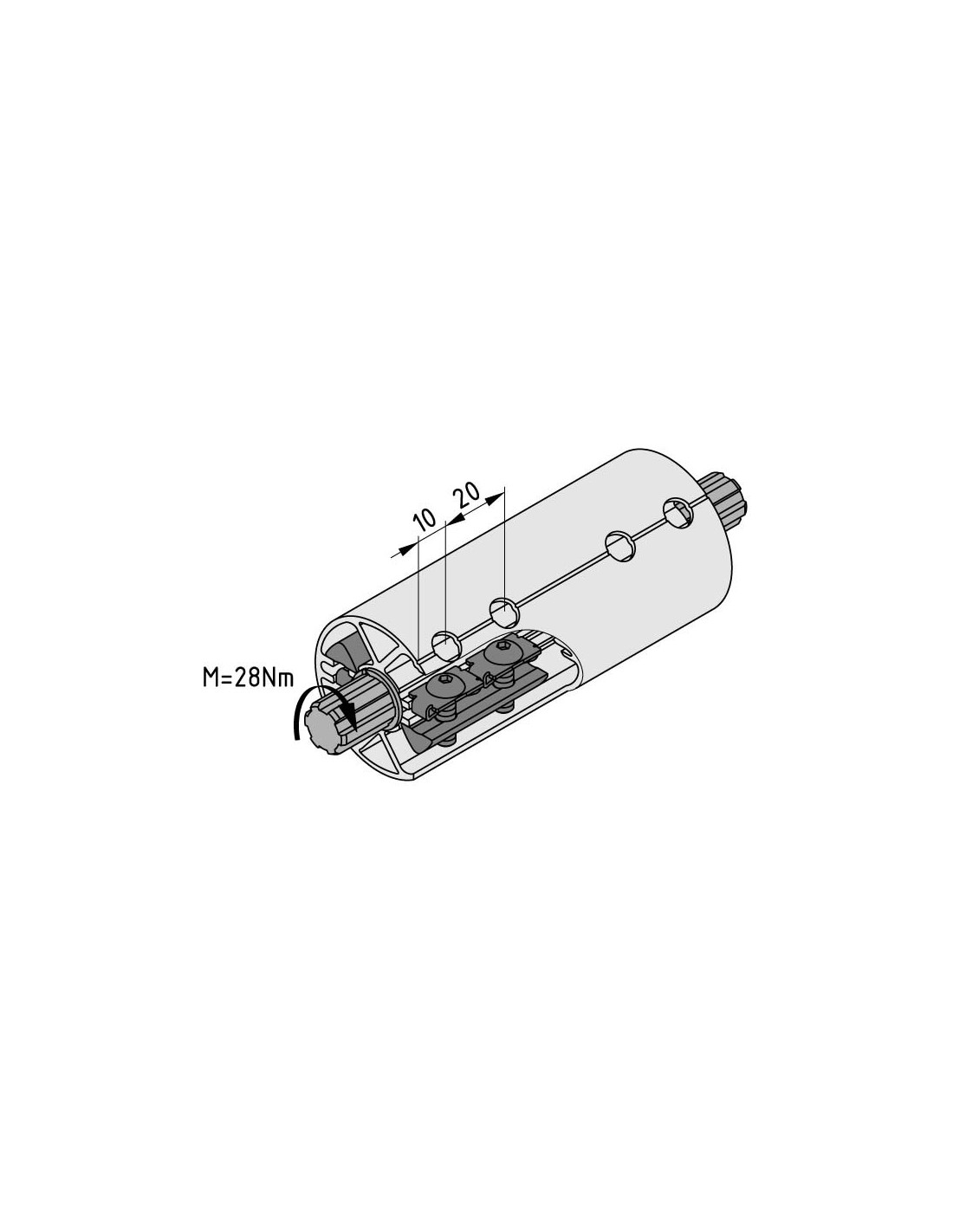

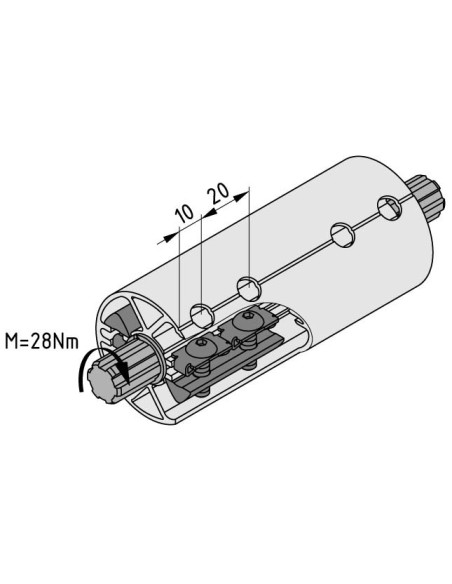

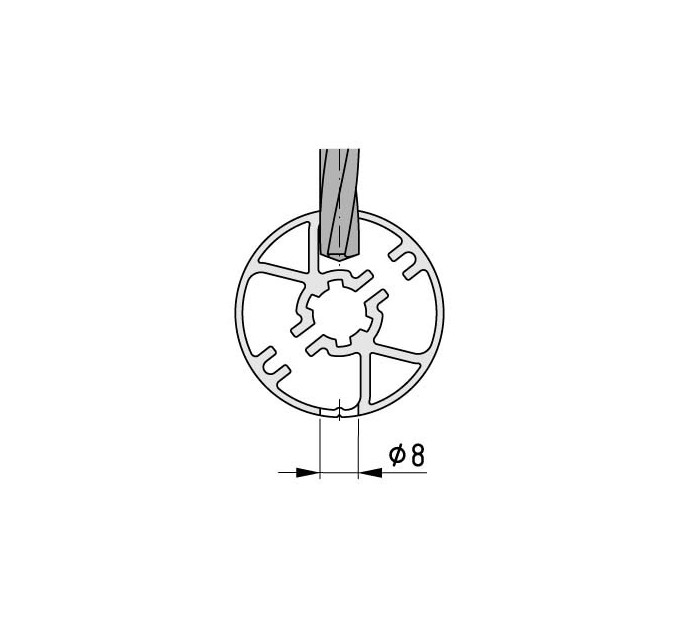

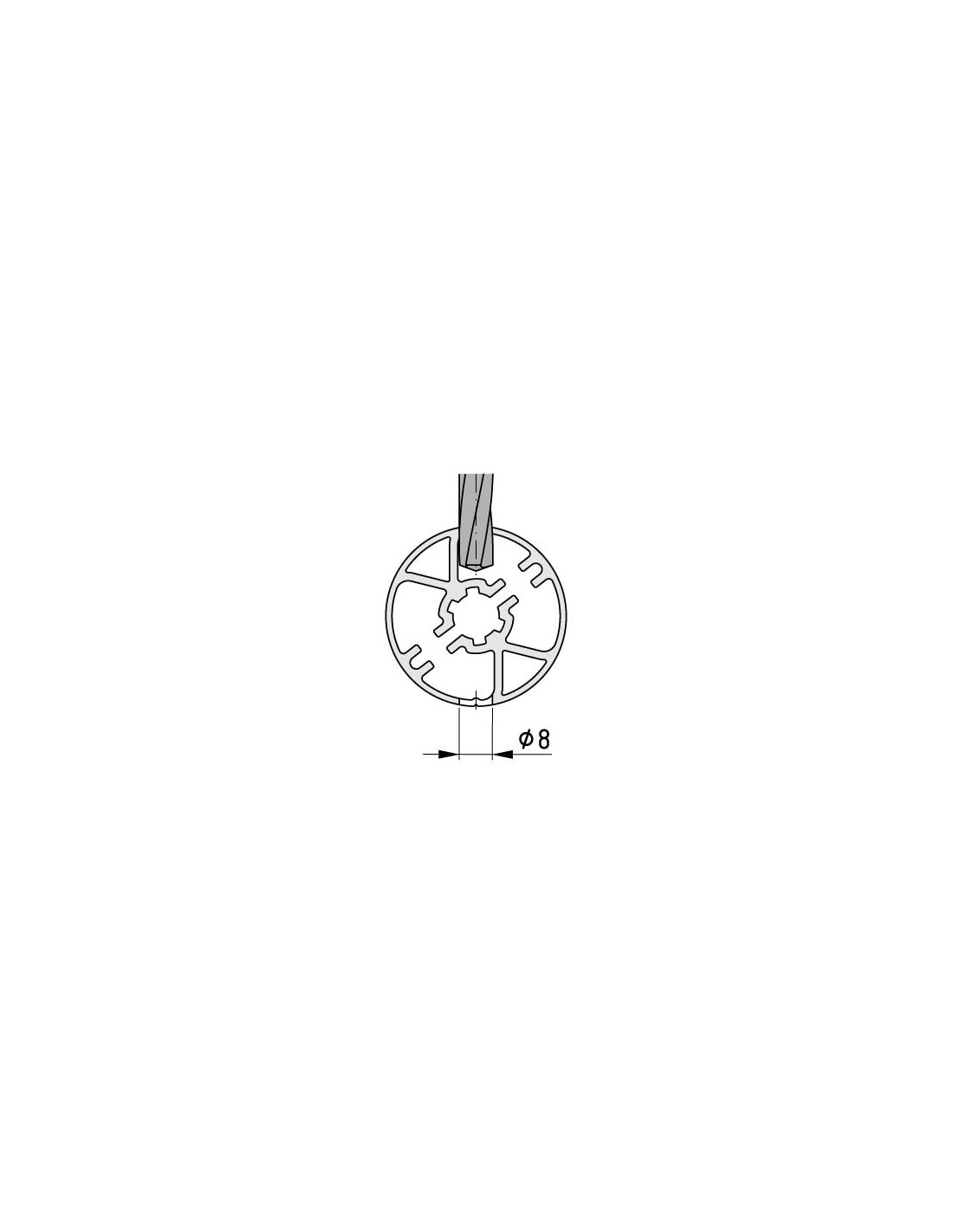

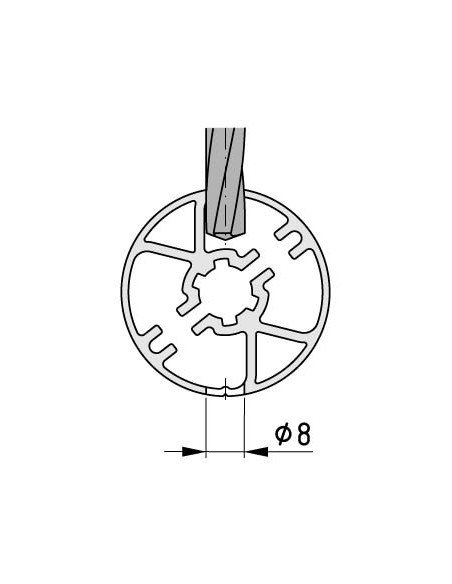

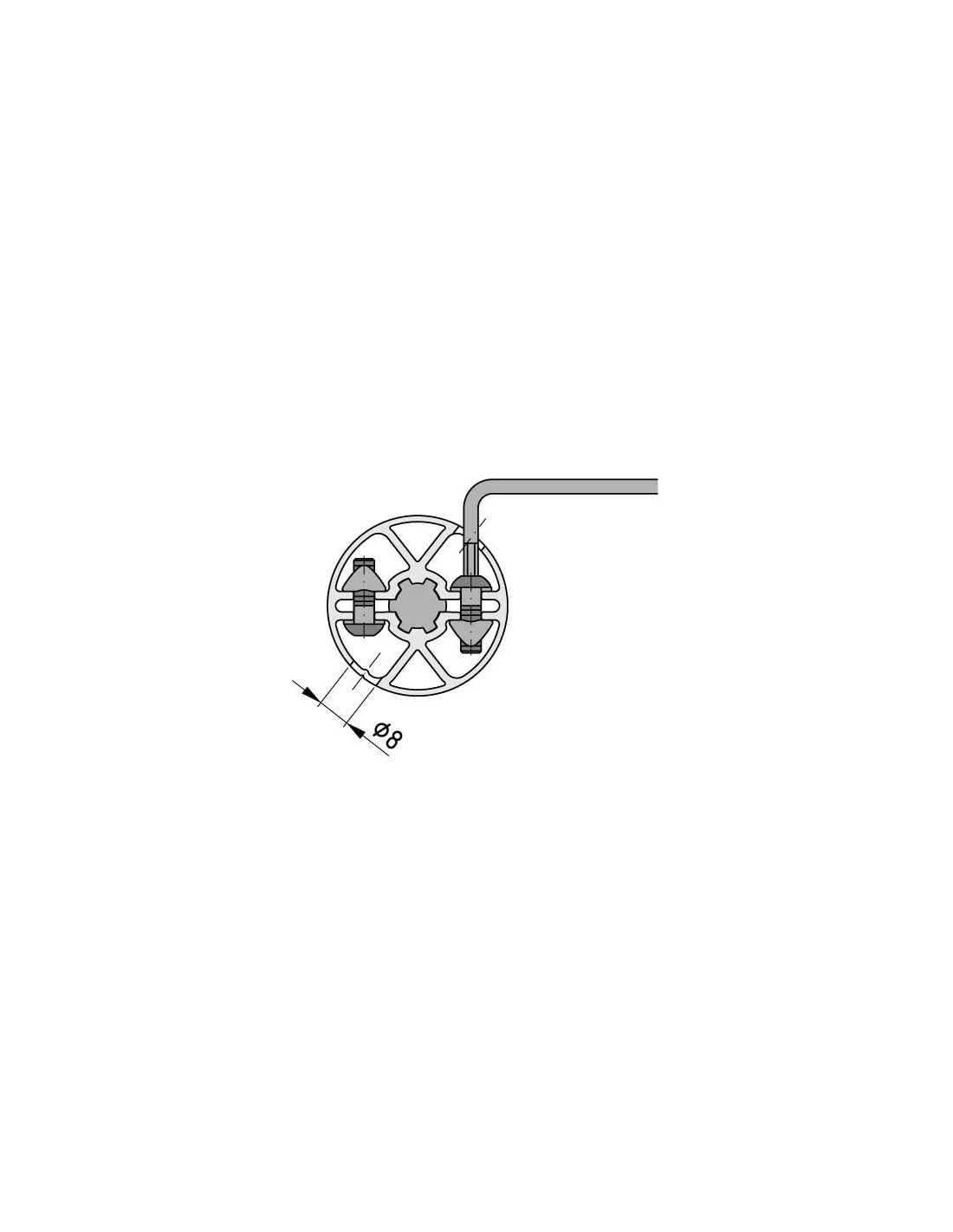

Los agujeros de montaje para los tornillos de fijación se taladran perpendicularmente al eje central del perfil a lo largo de unas ranuras de referencia.

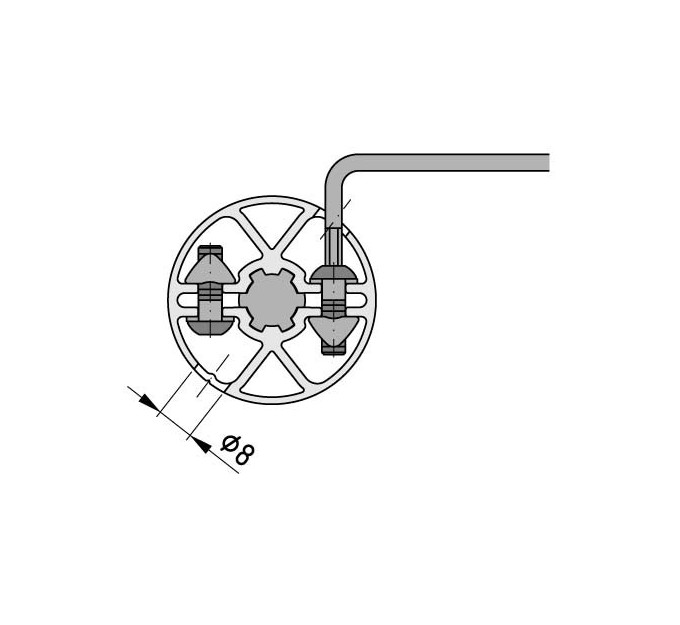

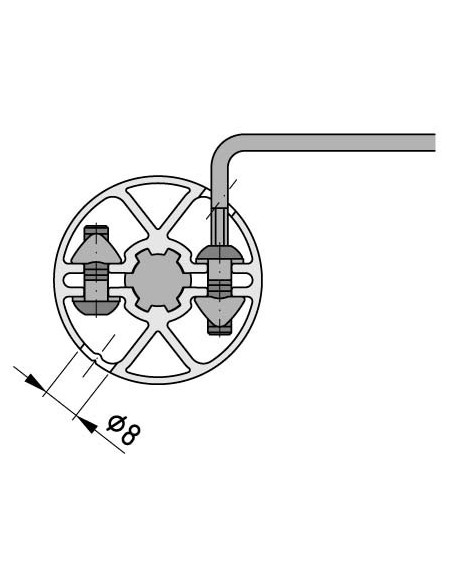

Los tornillos de fijación se aprietan a través de los agujeros previamente taladrados.
El kit brida contiene todas las piezas necesarias para fijar las secciones del árbol acanalado a ambos extremos de un perfil de sincronismo.
Deben utilizarse anillos de retención W para asegurar el eje sincronizador axialmente entre los elementos de accionamiento.

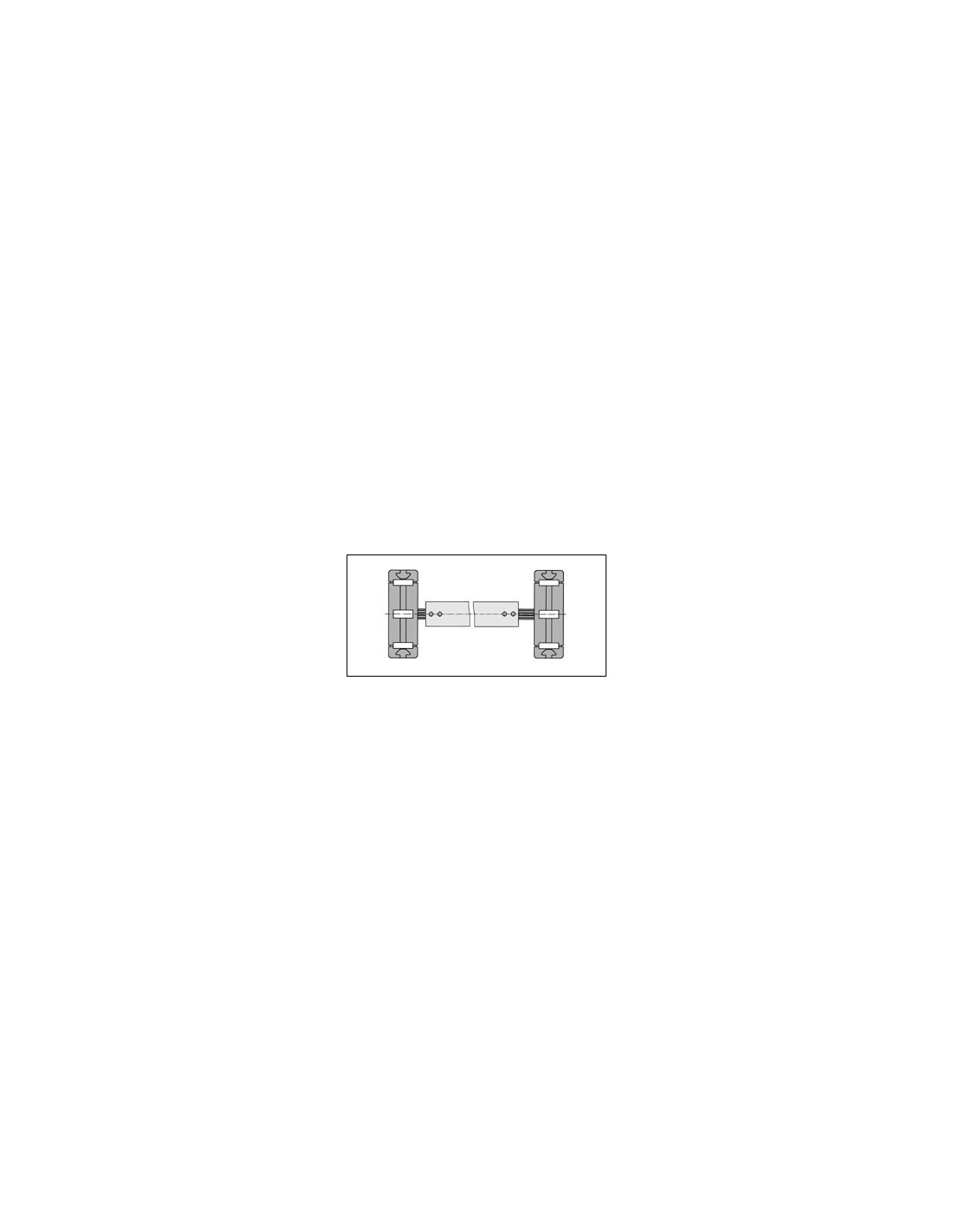

Utilización de un perfil de sincronismo para la conexión de dos poleas de correa dentada.

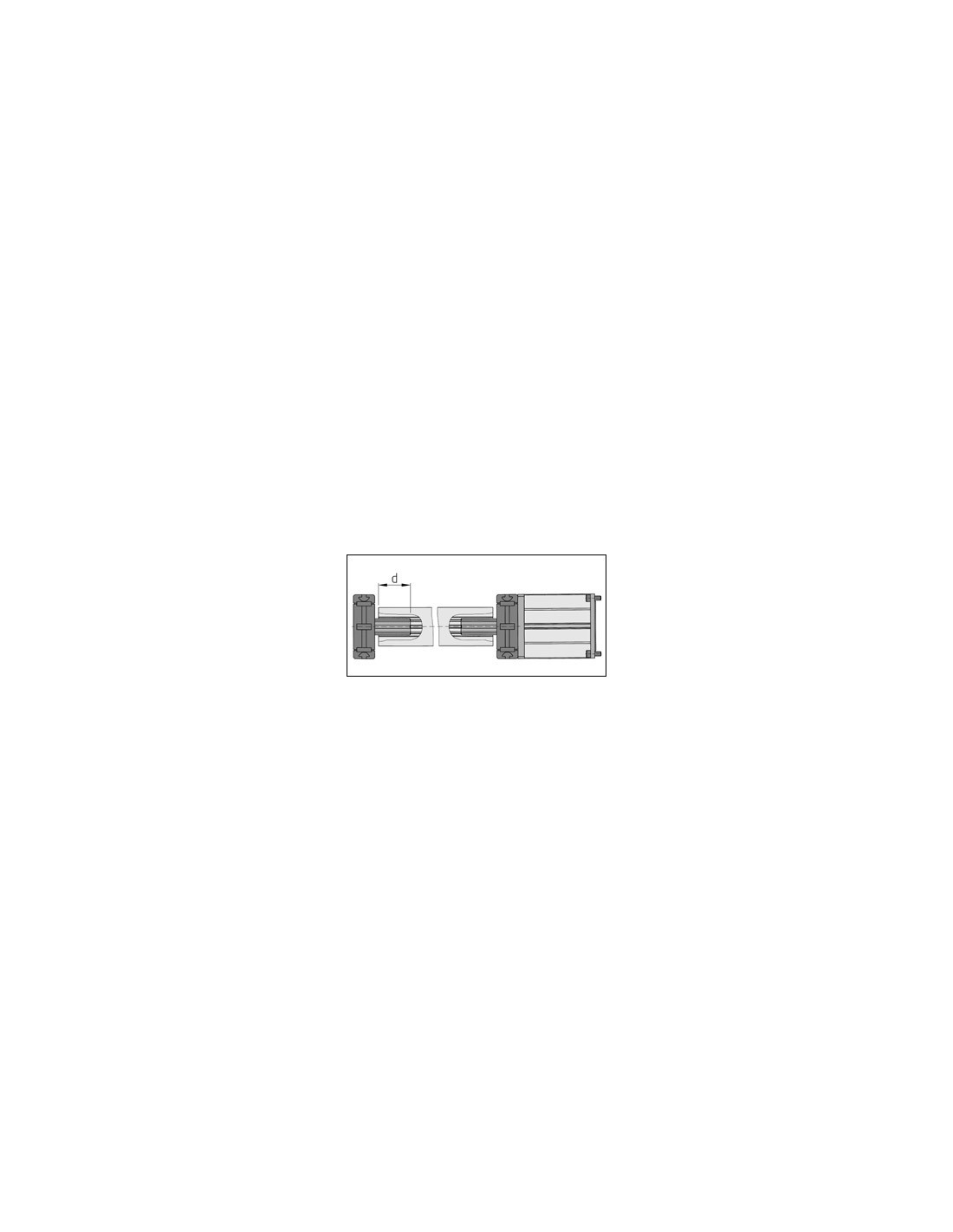

La longitud de la sección del árbol acanalado depende de la profundidad mínima (d) de penetración, de las dimensiones constructivas de los elementos dinámicos conectados y del espacio entre las partes fijas y giratorias.
d = > 40 mm

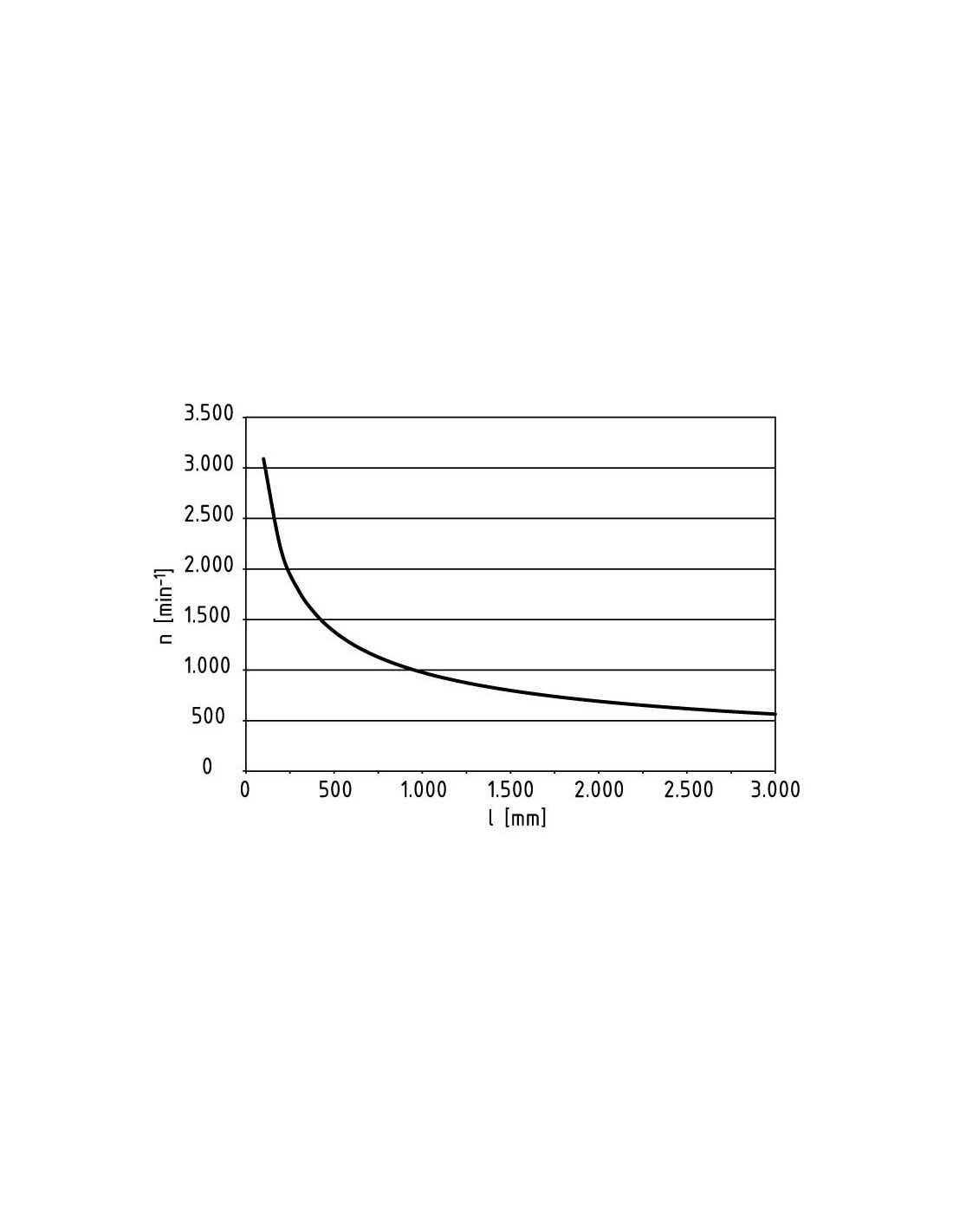

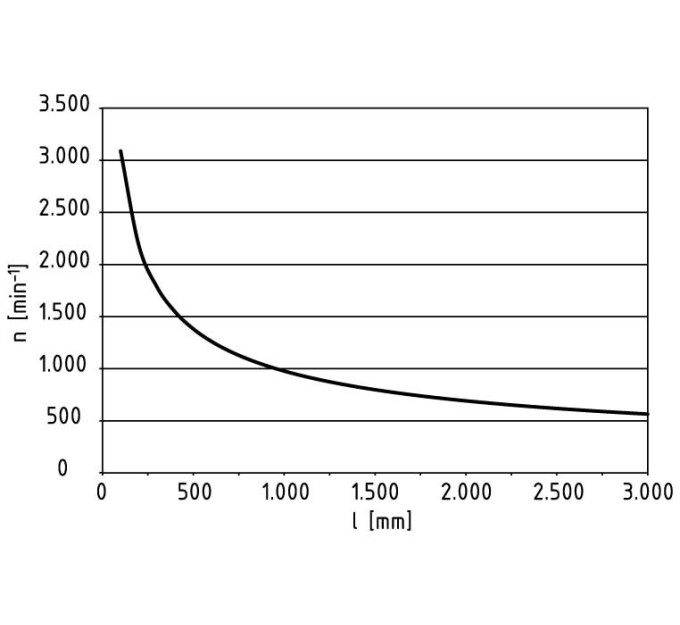

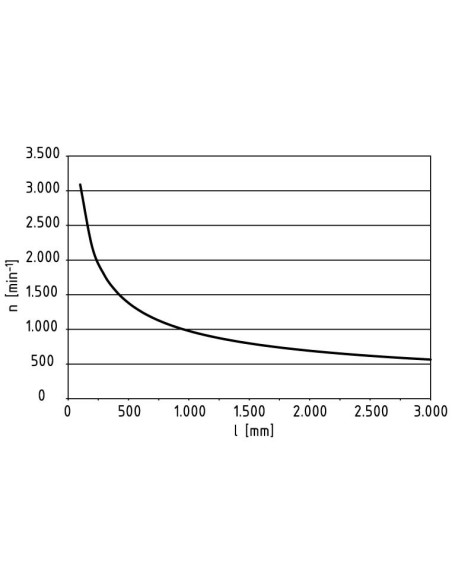

La velocidad de giro admisible del árbol de sincronismo depende de su longitud.
- ESD
- Si
- Material
- Al, anodizado
