   0.0.475.06
Formato
  • Caja de 1
  • Caja de 10
  • Caja de 100
Para hacer pedidos necesitas estar registrado

Ángulo soporte retenedor, negroPropiedades
Colornegro
ESDsi
Peso (g)88
Unidad de suministroPieza
MaterialSt
Serie5
Serie6
Serie8

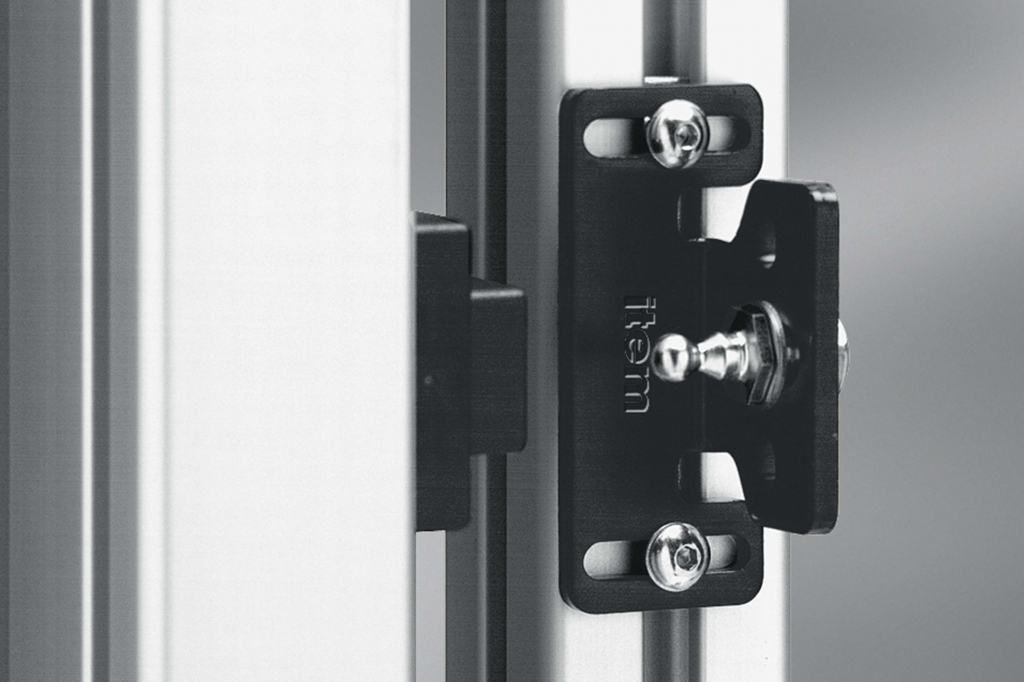

El ángulo soporte retenedor ofrece una forma sencilla de fijar retenedores de bola y magnéticos a perfiles de todas las series. El cuerpo retenedor y el pasador de bola pueden ajustarse a la posición precisa por medio de colisos.El ángulo soporte retenedor minimiza la holgura entre las puertas y el perfil montante.






Ejemplos de aplicación de un ángulo soporte retenedor con retenedor de bola 8 para puertas batientes y correderas.Según la aplicación, pueden fijarse al ángulo soporte retenedor el pasador de bola (retenedor de bola 8 PA), la placa de apoyo (retenedor magnético) o los cuerpos de los correspondientes retenedores.

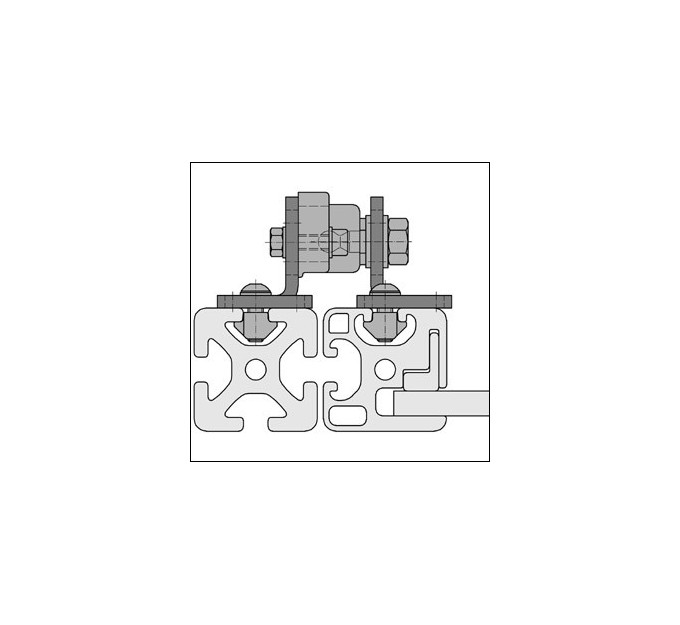

Es posible combinar dos ángulos de soporte, minimizando la holgura entre ellos.
Si las escuadras de soporte se ajustan al extremo de las ranuras, puede ser necesario intercalar una arandela apropiada entre ellas y el perfil para evitar que se inclinen.



La unión se realiza en la ranura del perfil utilizando tornillos de M5. Deben utilizarse arandelas ISO 7089.
Serie
Serie 5
ESD
Si
Material
St
Color
negro
