   0.0.458.33
Formato
  • Caja de 1
Para hacer pedidos necesitas estar registrado

Sistema cerradura 6-8Propiedades
ESDsi
Peso (Kg)1.36
Unidad de suministroKit
Serie6
Serie8

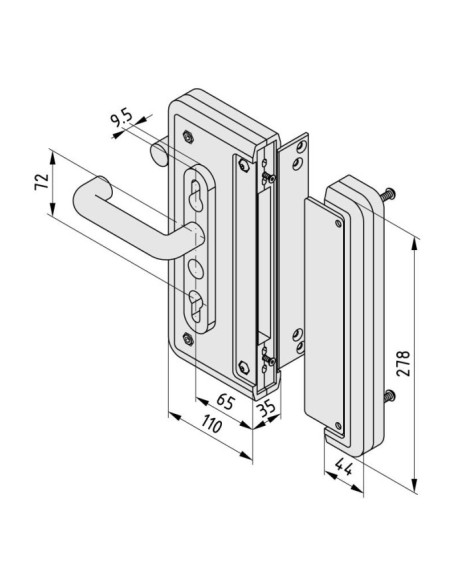

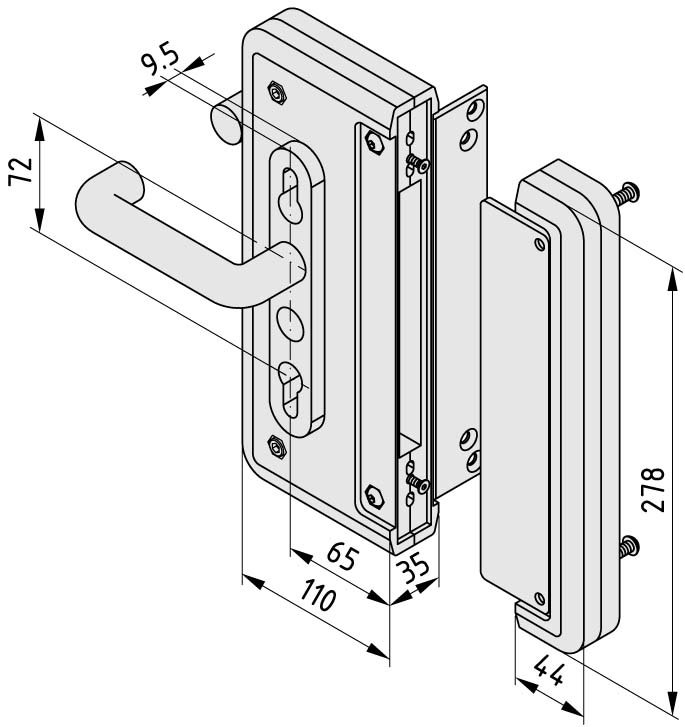

DescripciónCuerpo, PA-GF, negroCerradero PA-GF, negro con placa StPlaca de rebaje, St negra2 escuadras, Al, anodizado2 tiradores, PA, negroDistanciador, PA, negro2 tuercas brida M4, St, zinc.2 tornillos avellanados DIN 7991-M4x12, St, zinc.4 casquillos St, zinc.Notas sobre el uso e instalaciónComponentesCuerpo, PA-GF, negro
Cerradero PA-GF, negro con placa St
Placa de rebaje, St negra
2 escuadras, Al, anodizado
2 tiradores, PA, negro
Distanciador, PA, negro
2 tuercas brida M4, St, zinc.
2 tornillos avellanados DIN 7991-M4x12, St, zinc.
4 casquillos St, zinc.
Notas sobre el uso e instalación






El sistema cerradura 6-8 permite utilizar cerraduras según DIN 18251 (pasador de 65 mm) y bombines perfil de sistemas de cierre. Es adecuado para cerrar puertas batientes y correderas con perfiles 6 y 8 y combinaciones de ambas series. No es necesario mecanizar el marco de la puerta para alojar la cerradura.
Los tornillos quedan ocultos cuando la puerta está cerrada, evitando que la cerradura pueda ser desmontada por personas no autorizadas.
Sus versátiles opciones de fijación permiten que las cerraduras de puertas 6-8 puedan montarse tanto en puertas de abertura a derecha como a izquierda y tanto en el interior como en el exterior de la puerta. La cerradura puede elegirse según cada aplicación específica.






Cerradura de puerta 6-8 montada en una puerta corredera.



Puerta batiente de abertura hacia el exterior, tope provisto por el cuerpo de la cerradura.

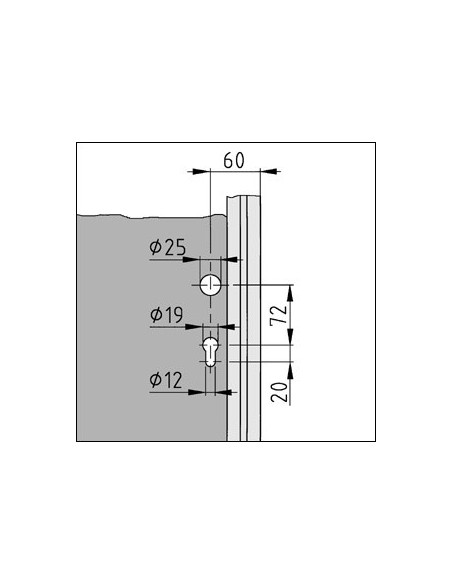

Puede ser necesario taladrar el panel para el montaje de manetas y cerraduras de bombín estándar. El cuerpo de la cerradura contiene las aberturas preformadas para los agujeros.
La distancia al borde de la puerta determina la posición de los agujeros pasantes en el panel, que se necesita para la maneta de la puerta y el bombín perfil.

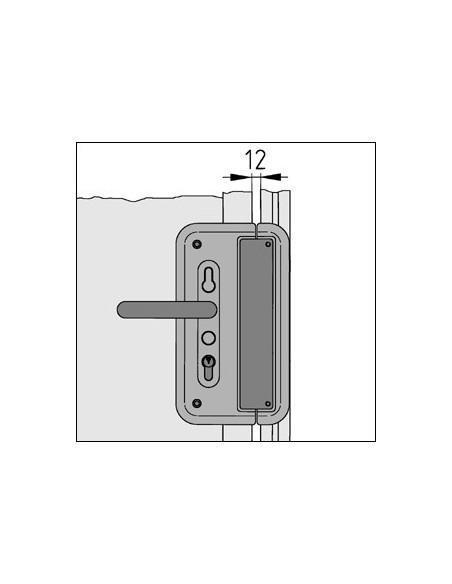

La holgura de la puerta no depende de la serie de perfiles utilizada.



Según el grosor del panel y el perfil utilizado para el marco, puede ser necesario un bombín perfil más largo que el indicado en este catálogo (0.0.458.42).



DescargasInstrucciones de montaje



Serie
Serie 6
ESD
Si
