Carril guía PS 4-25Propiedades
ESDsi
Peso, espec. Longitud2.5
Unidad de suministrocorte máx. 3800 mm
MaterialSt, Cf 53, endurecido, pulido
Serie8

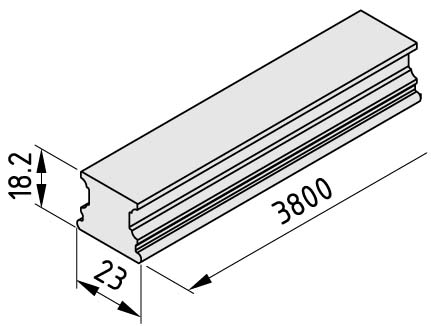

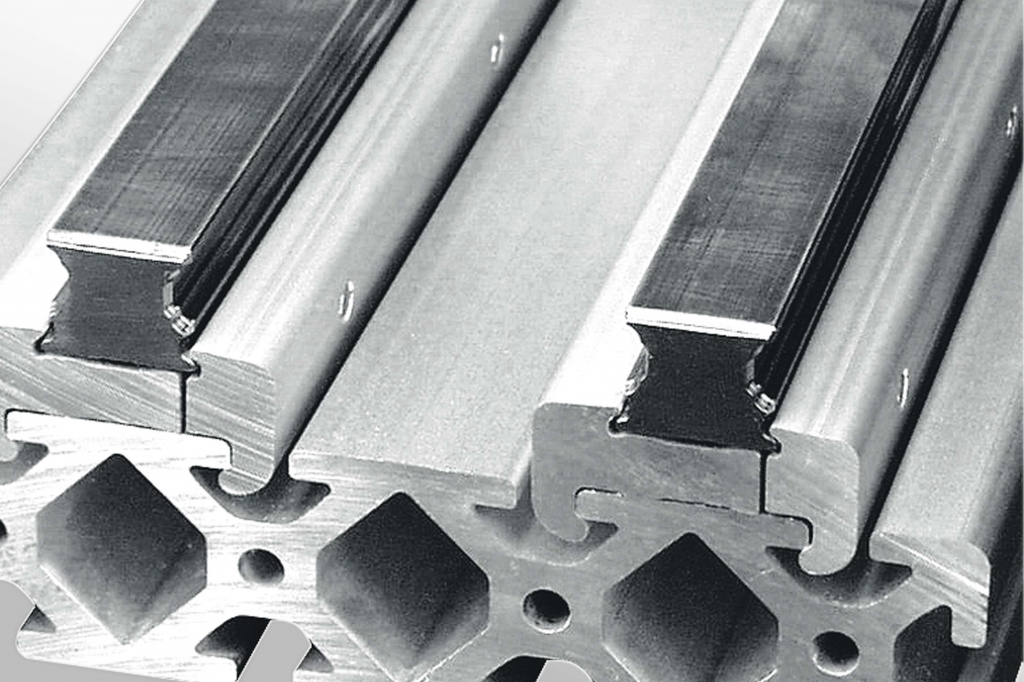

Carril de guía lineal prismático con base de geometría especial. Si se sujeta utilizando el sistema de brida carril guía, es posible montar los carriles sin agujeros y, por lo tanto, sin tapetas ni mecanizado alguno.

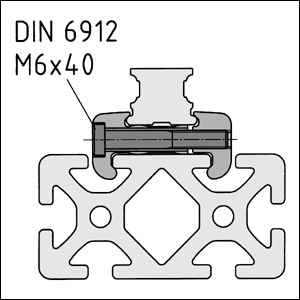

El carril guía PS 4-25 utiliza perfiles de sujeción para el bloqueo. Para el montaje de una guía se necesita un perfil base carril y un determinado número de tornillos Allen DIN 6912-M6x40. Los tornillos unen ambos componentes del sistema de guías lineales prismáticas, mientras que los perfiles de fijación no se tienen que mecanizar.Par de apriete recomendado para los tornillos MA = 10 Nm.






DescargasInstrucciones de montaje



Serie
Serie 8
ESD
Si
Material
St, Cf 53, endurecido, pulido
