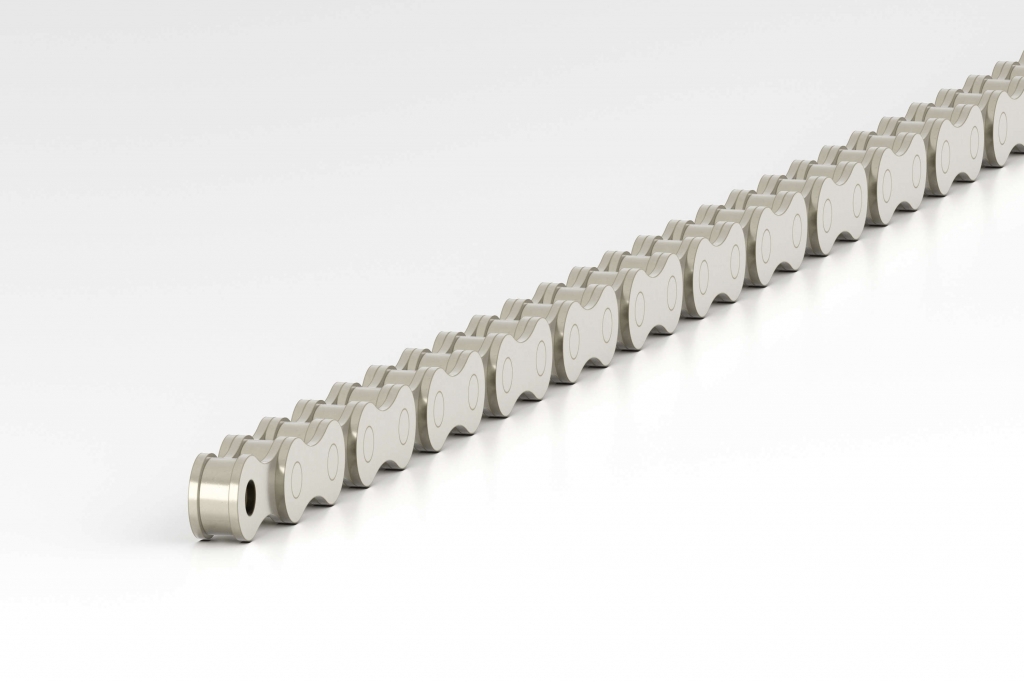

Cadena ½″

Cadena ½″Propiedades

ESD	si
GEW_SPEZ_L_G/M	215
Fuerza máxima [N]	1400
Unidad de suministro	corte máx.: 25 m, a intervalos de 1″
Material	St, zinc.
Serie	8



DescripciónPaso p = 12,7 mm, correspondientes a ½″Carga = máx.1400 NAlargamiento a 1400 N = 2,5 - 3%ComponentesPaso p = 12,7 mm, correspondientes a ½″
Carga = máx.1400 N
Alargamiento a 1400 N = 2,5 - 3%

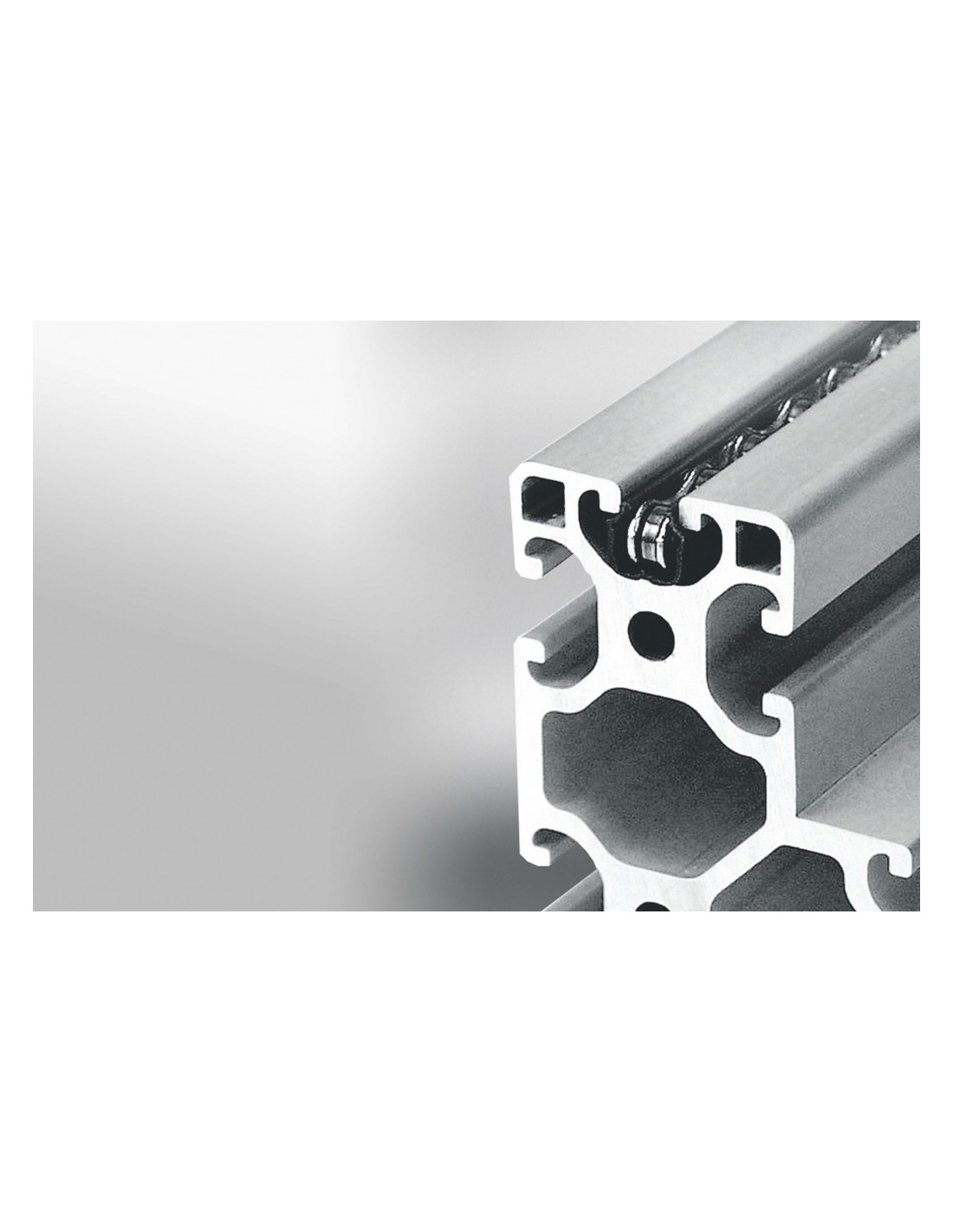

En las unidades lineales y en las aplicaciones dinámicas, la cadena 1/2" pasa por la ranura del perfil. Puede accederse a ella a través de la ranura y puede utilizarse para transferir las fuerzas de accionamiento.No se pueden montar elementos de unión en las ranuras del perfil por las que transcurre la cadena.

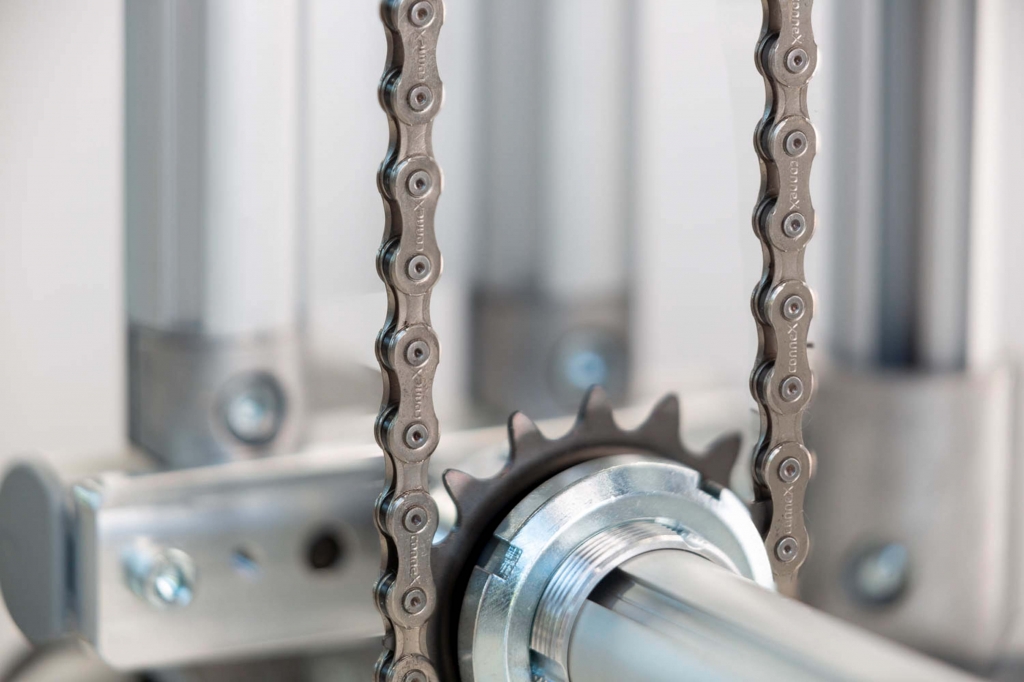

En las aplicaciones Karakuri/LCA, se puede utilizar la cadena como alternativa a un cable. Esta se conecta a los perfiles que sirven de extremos utilizando la unión de cadena 1/2" M6-50 (0.0.708.59). Un piñón z16 D34,8-5,2 (0.0.714.48) se utiliza para transferir fuerzas a otros componentes.

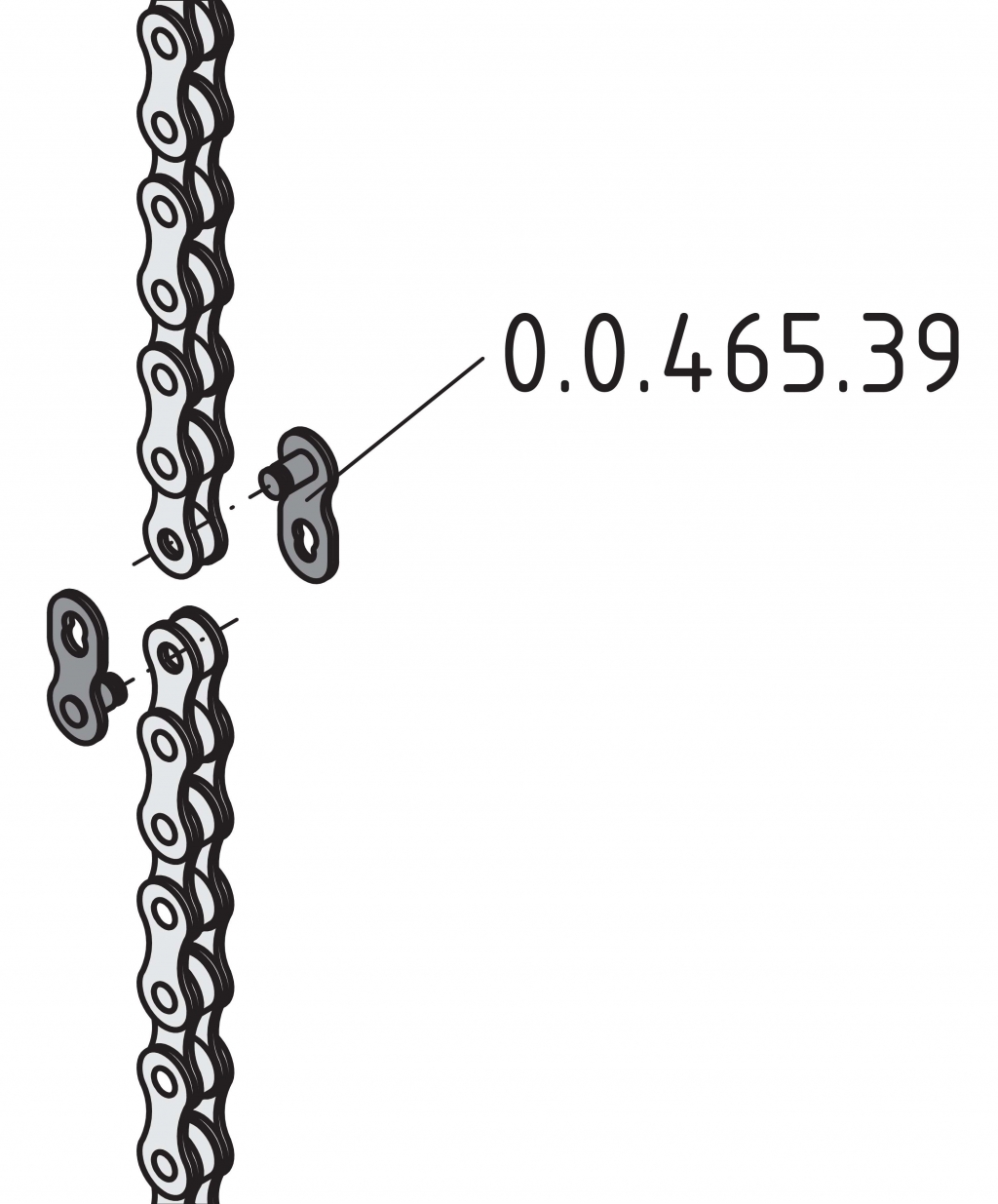

La cadena 1/2" se puede abrir y cerrar con un tronchacadenas. Una alternativa más sencilla es utilizar eslabones de empalme 1/2" (0.0.465.39), que crean una conexión estable y fácil de abrir entre dos extremos de una cadena. Se puede volver a cerrar con unos alicates de punta.
