Perfil bisagra V 8 z L natural
Perfil bisagra V 8 z L natural
Perfil bisagra V 8 z L natural
Perfil bisagra V 8 z L natural

Perfil bisagra V 8 z L natural

   0.0.454.54
Formato
  • Barra de 3000

Perfil bisagra V 8 z L, naturalPropiedades
CaracterísticaNatural
ESDsi
Peso, espec. Longitud0.73
Unidad de suministro1 pza. long. 3000 mm
MaterialAl, anodizado
Serie8

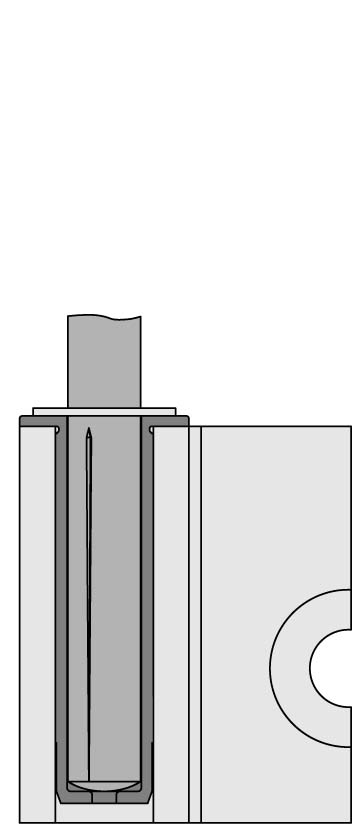

Los perfiles bisagra pueden ser taladrados y avellanados para la fijación con tornillos. La correcta posición del agujero se identifica por una muesca en la parte posterior de la bisagra.

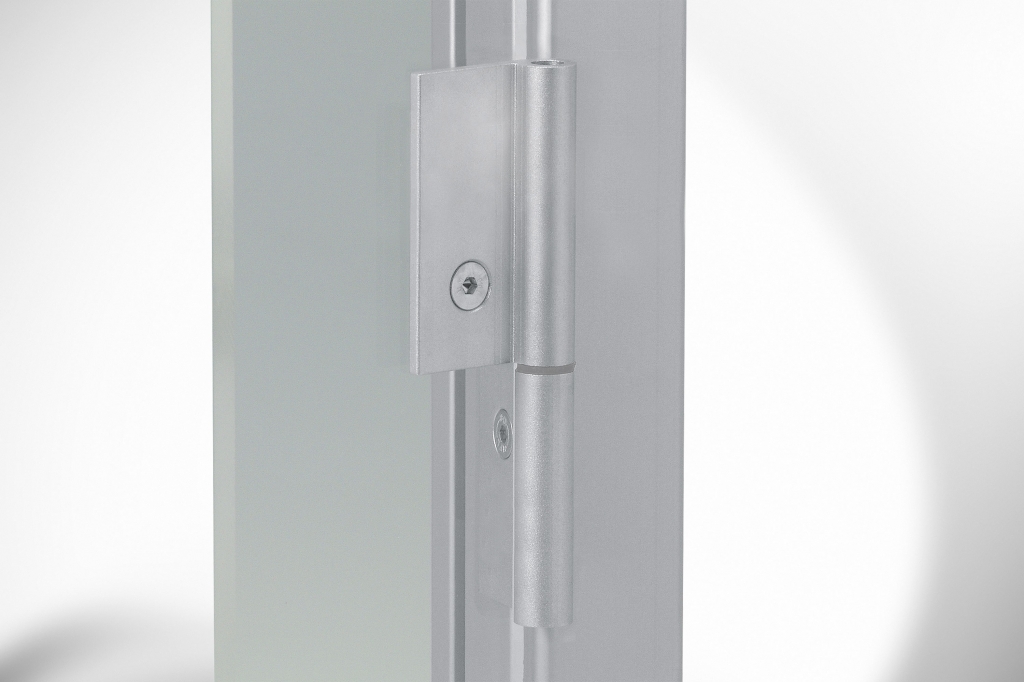

Con el perno bisagra D6 se pueden montar cómodamente todas las bisagras Al L.



DescargasInstrucciones de montaje



Serie
Serie 8
ESD
Si
Material
Al, anodizado
