Unión en ángulo puntal
Unión en ángulo puntal
Unión en ángulo puntal
Unión en ángulo puntal

Unión en ángulo puntal

   0.0.620.24
Formato
  • Caja de 1
  • Caja de 10
Para hacer pedidos necesitas estar registrado

Unión en ángulo puntalPropiedades
ESDsi
Peso (g)110
Unidad de suministroKit
Serie8

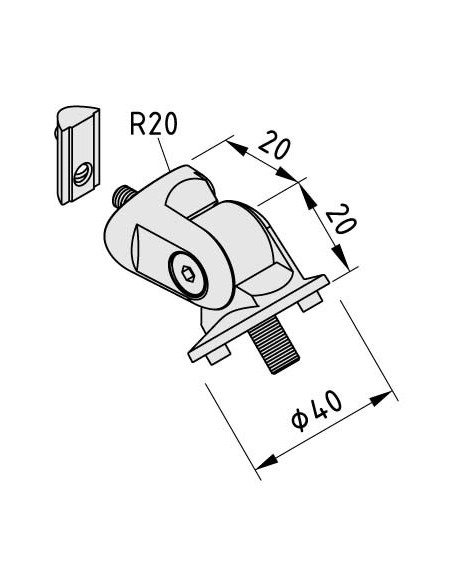

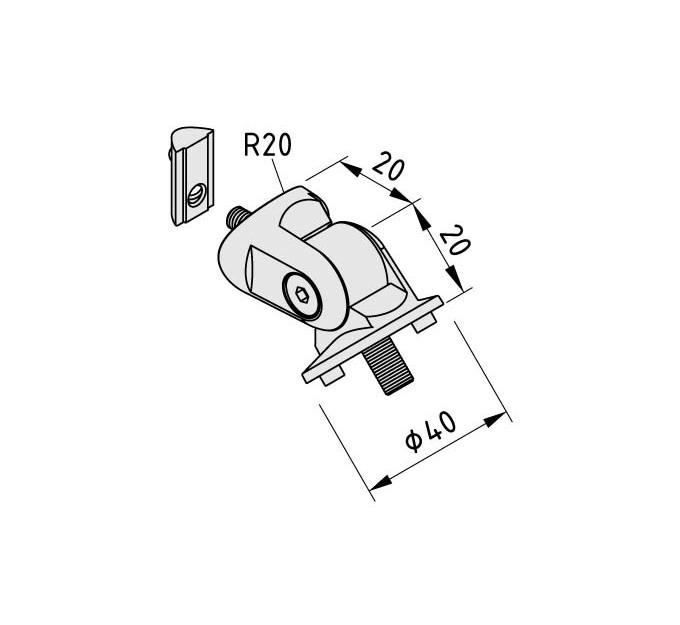

DescripciónElemento de articulación D40, aluminio inyectado, similar al RAL 9006 aluminioElemento de articulación D30-R20, aluminio inyectado, similar al RAL 9006 aluminioEspaciador de articulación, St, similar al RAL 9006 aluminioTuerca V 8 St M6, St, zinc.2 tornillos avellanados DIN 7991-M6x10, St, zinc.Tornillo avellanado DIN 7991-M6x18, St, zinc.Tornillo especial avellanado DIN 7991-M8x20, St, zinc.ComponentesElemento de articulación D40, aluminio inyectado, similar al RAL 9006 aluminio
Elemento de articulación D30-R20, aluminio inyectado, similar al RAL 9006 aluminio
Espaciador de articulación, St, similar al RAL 9006 aluminio
Tuerca V 8 St M6, St, zinc.
2 tornillos avellanados DIN 7991-M6x10, St, zinc.
Tornillo avellanado DIN 7991-M6x18, St, zinc.
Tornillo especial avellanado DIN 7991-M8x20, St, zinc.

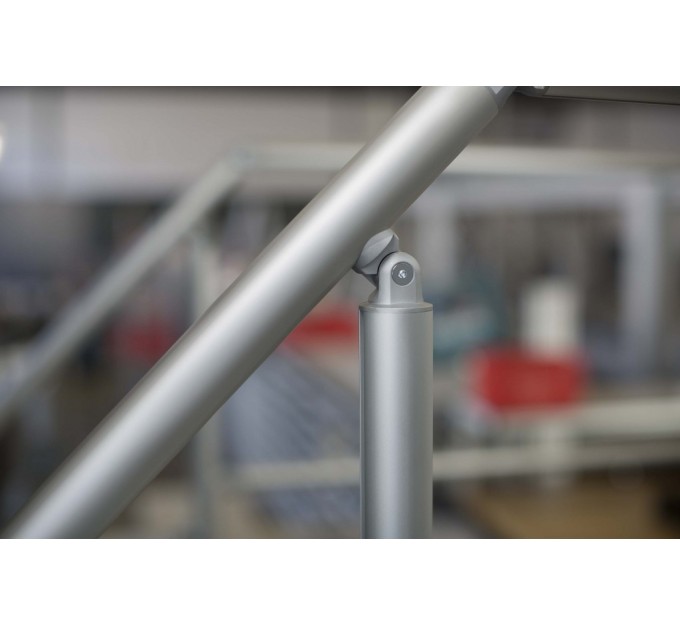

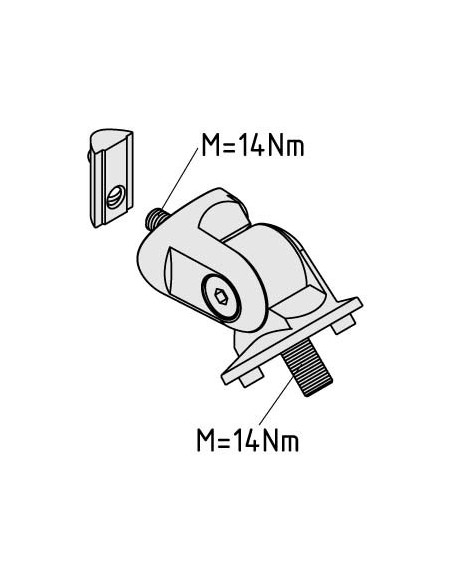

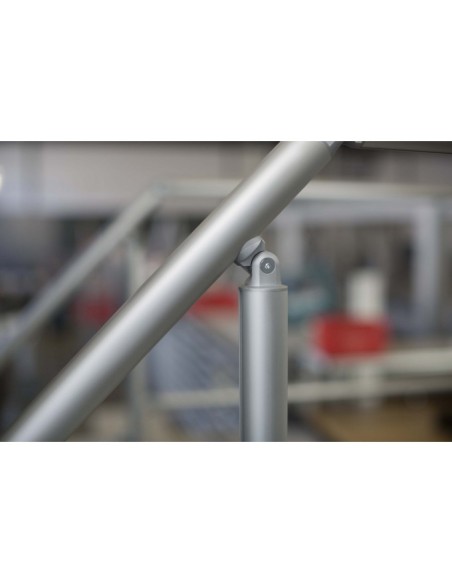

Unión en ángulo puntalLa unión en ángulo puntal se suministra con todos los elementos de unión necesarios para unir una barandilla (perfil 8 D40 3N) a un puntal (perfil 8 D40 2N 180) a cualquier ángulo.La unión se atornilla por la testa al puntal y en la ranura de la barandilla. La articulación permite adaptar la barandilla a la inclinación de la escalera.La unión puntal (sin la función de articulación) se recomienda para unir la barandilla en ángulo recto (p.ej. en las plataformas).



Serie
Serie 8
ESD
Si
