Brazo articulado doble 8 695

Brazo articulado doble 8 695Propiedades

ESD	si
Peso (Kg)	2.7
Fuerza máxima [N]	80
Unidad de suministro	Kit
Material	Al, anodizado
Serie	APS
Serie	8



DescripciónPerfiles 8 40x40 3N LPivote brazo extremoPivote estándarPivote dobleTapa de unión, PA gris3 placas de unión, Al, naturalTornillo gota de sebo M8x22, St zinc.Notas sobre el uso e instalaciónF_máx. = 80 NComponentes1 Perfiles 8 40x40 3N L
1 Pivote brazo extremo
1 Pivote estándar
1 Pivote doble
1 Tapa de unión, PA gris
3 placas de unión, Al, natural
1 Tornillo gota de sebo M8x22, St zinc.
Notas sobre el uso e instalación

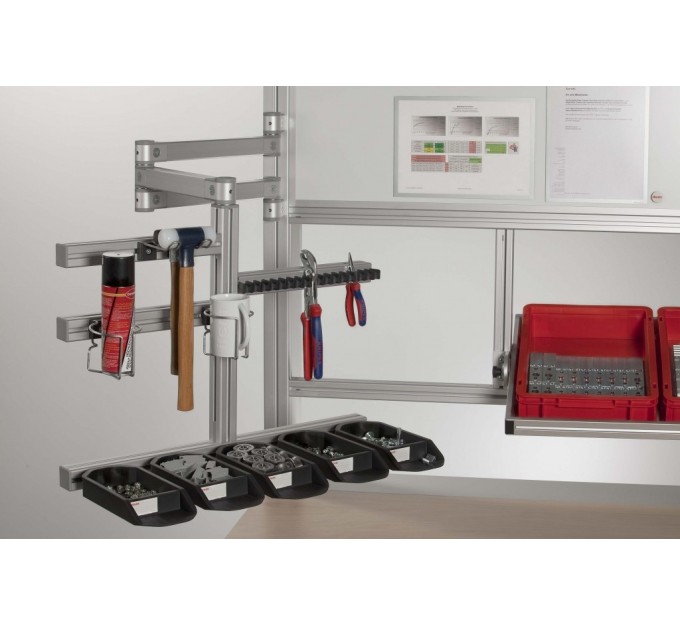

El brazo articulado doble 8 695 de item – ¡doble alcance y máxima flexibilidad!
Ambos brazos se unen por medio de un pivote para aumentar el radio de giro. El pivote articulado extremo puede utilizarse en ranuras de perfiles 8. El brazo articulado doble reforzado sólo debe montarse en perfiles verticales.

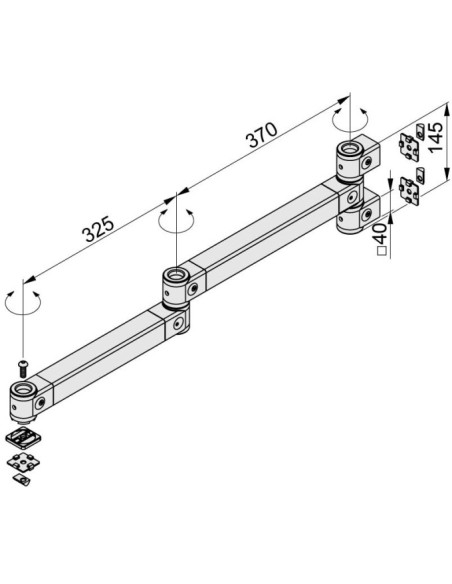

El brazo articulado doble alcanza aproximadamente 695 mm y la carga máxima vertical es de 80 N.

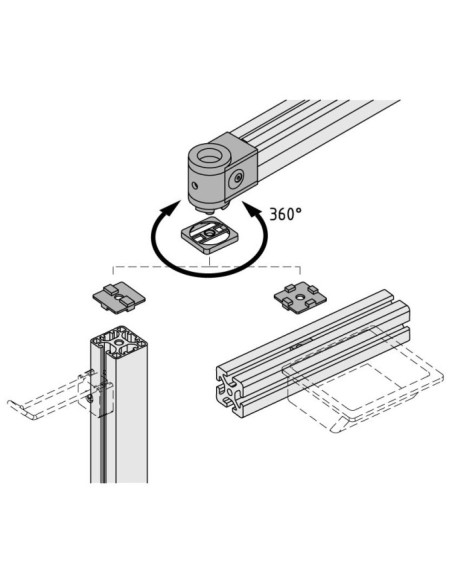

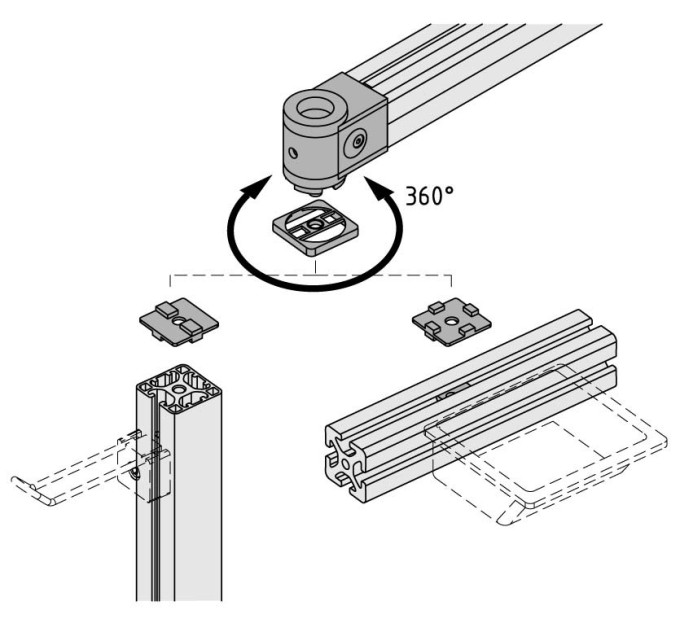

La unión puede realizarse con un perfil vertical u horizontal. También puede conectarse a la cara final de un perfil.
Todos los ejes pueden girar 360° y permiten ajustar el momento de fricción.



DescargasInstrucciones de montaje



ESD Product Qualification
