Bases multiconectores

Bases multiconectoresPropiedades

ESD	si
Peso (g)	530
Unidad de suministro	Pieza
Serie	APS

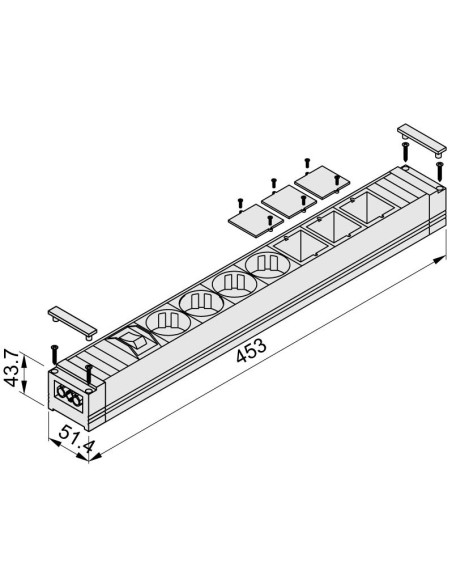

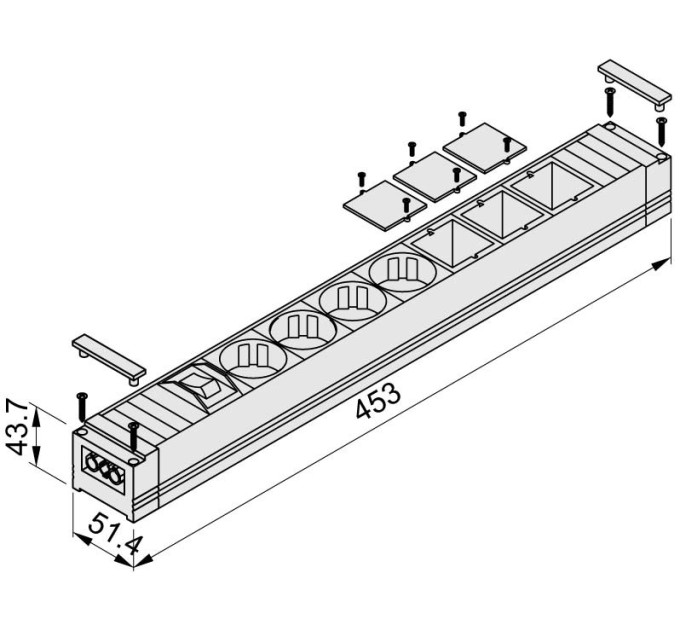

Descripción4 tomas de corriente con conexión a tierra (del tipo F estándar), conmutación omnipolar3 ranuras vacías para insercionesenchufe del sistemaMateriales de fijaciónNotas sobre el uso y la instalaciónComponentes4 bases de enchufe (Schuko) con interruptor bipolar ON/OFF
3 lugares vacíos para bases diversas
4 tornillos autorroscantes DIN 7981 C-2,9x25
Sistema de conexión por clavija
Notas sobre el uso e instalación

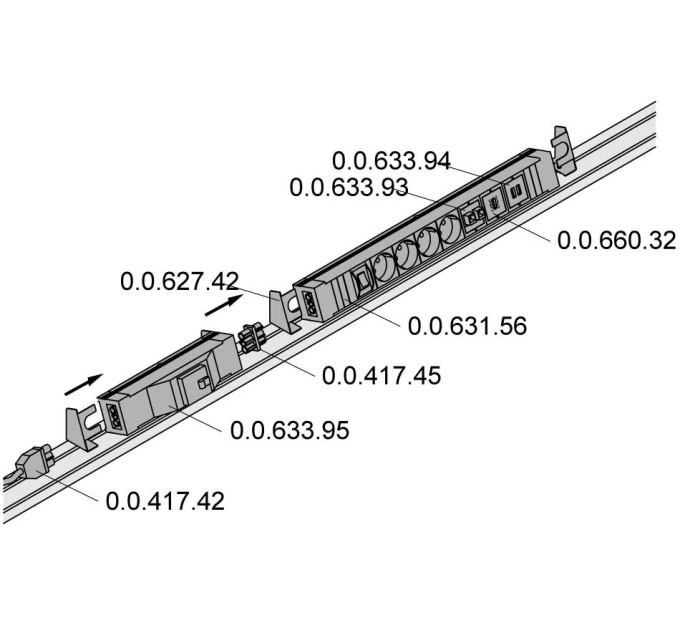

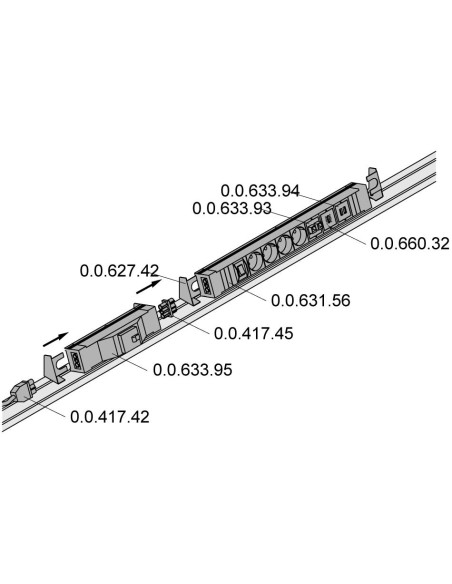

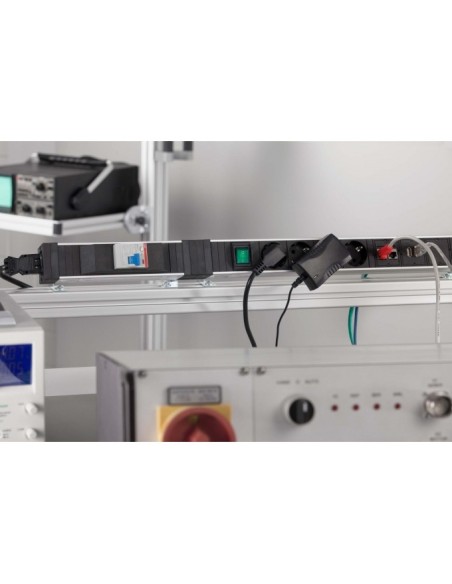

Uno para todos. La base multiconectores incluye cuatro tomas de corriente y tres módulos vacíos que le permiten incorporar conexiones adicionales de teléfono, red (RJ45) y USB en la misma base.El sistema de conectores enchufables crea la conexión a la fuente de alimentación y su diseño modular se traduce en varias bases multiconectores que se pueden conectar en serie. Si se produce una sobrecarga o cortocircuito, el interruptor diferencial de la base multiconectores provoca una desconexión de todos los polos entre el sistema y la fuente de alimentación. Si es necesario, en línea con la norma DIN VDE 0100, el cable de conexión base/clavija con toma de tierra independiente permite a los usuarios integrar una conexión a tierra adicional mediante un cable separado con un terminal de cable anular.Las bases multiconectores se pueden integrar fácilmente en perfiles de la serie XMS y en montantes de mesa con un conducto para cables integrado (K56). Cuando se ajusten a perfiles de la serie X, deberá utilizar la base de enchufe, kit de montaje XMS (0.0.655.27). Hay disponibles kits de unión en varios ángulos (70°: 0.0.627.42, 90°: 0.0.627.40) para el ajuste a un panel o ranura del perfil de la serie 8.







DescargasInstrucciones de montaje
