Pivote brazo 8Propiedades
2 placas de montaje Al, anodizado, natural
2 tornillos gota de sebo M8x22, St zinc.
Notas sobre el uso e instalación
| ESD | si |
| Peso (g) | 503 |
| Unidad de suministro | Pieza |
| Par (Nm) | 45 |
Descripción2 pivotes2 placas de montaje Al, anodizado, natural2 tornillos gota de sebo M8x22, St zinc.Notas sobre el uso e instalaciónComponentes2 pivotes
2 placas de montaje Al, anodizado, natural
2 tornillos gota de sebo M8x22, St zinc.
Notas sobre el uso e instalación

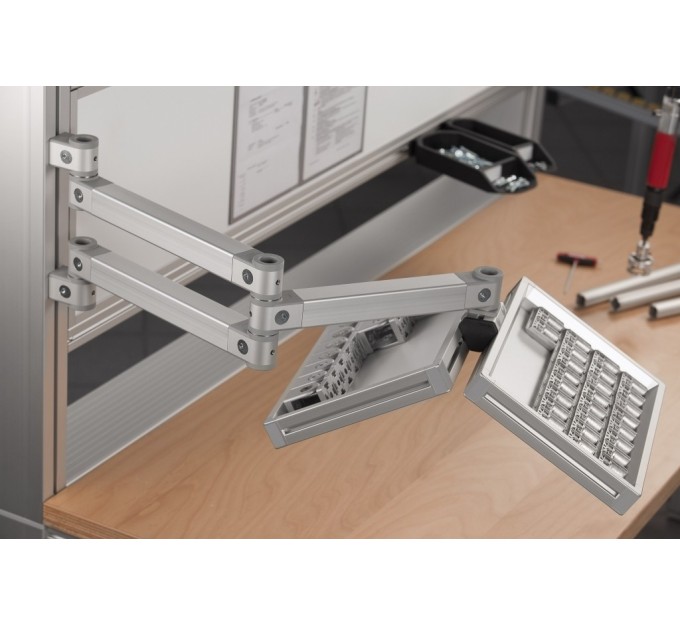

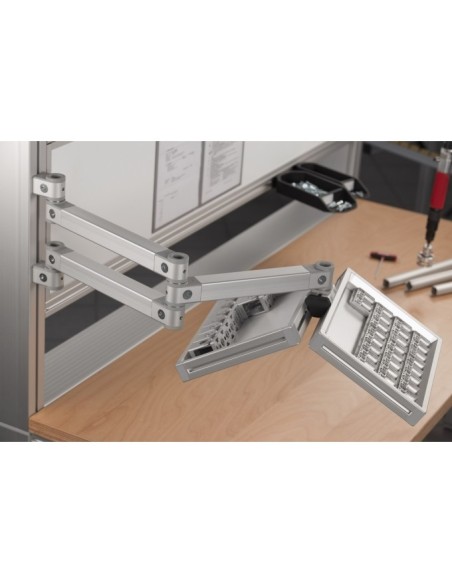

Los pivotes proporcionan una unión articulada robusta para los brazos articulados de item, ofrecen un movimiento suave y frenado seguro. Para la construcción de soluciones a medida, los pivotes sueltos pueden unirse a perfiles 8. En tales casos, deben tenerse en cuentas los límites de carga determinados peor el esfuerzo por palanca de los brazos articulados. Hay juntas articuladas simples y dobles disponibles.El efecto de frenado de la junta de fricción se puede ajustar de forma sencilla y se mantiene constante durante la larga vida útil. El radio de giro es de 360º.
El momento de fuerza máximo de un pivote estándar y de un pivote extremo es de 45 Nm. El pivote doble 40 puede soportar cargas de hasta 60 Nm y el pivote doble 80 hasta 200 Nm.
DescargasInstrucciones de montaje
ESD Product Qualification
- ESD
- Si
