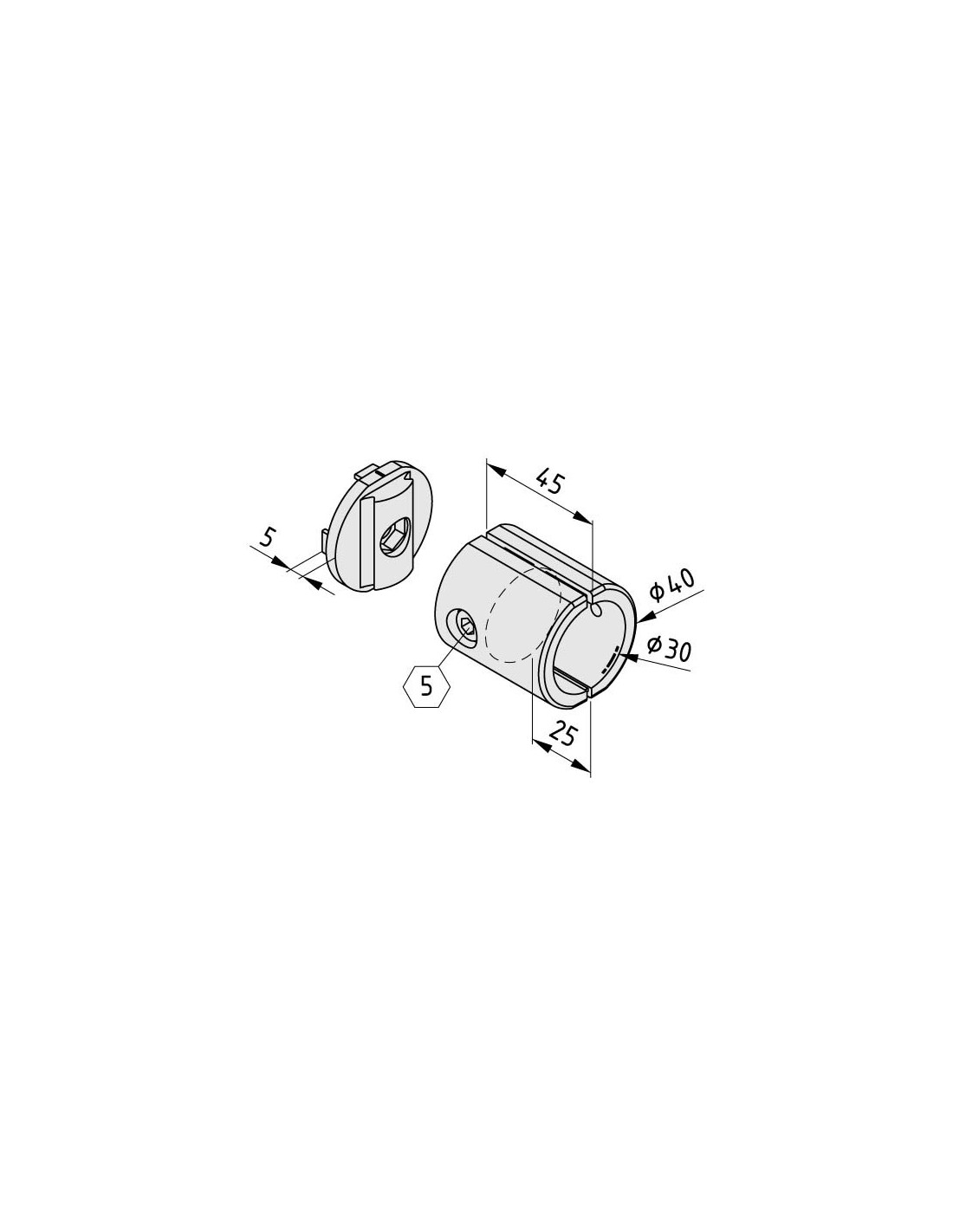

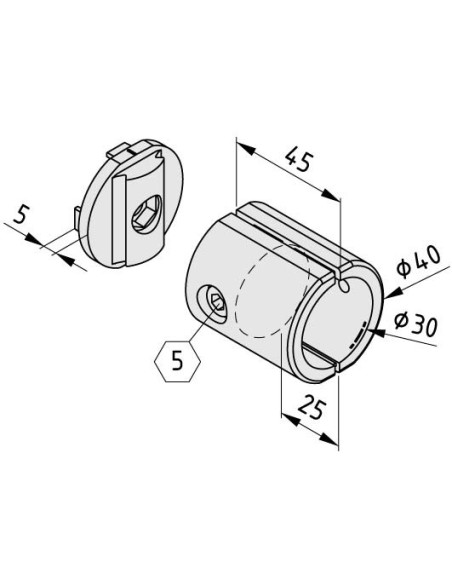

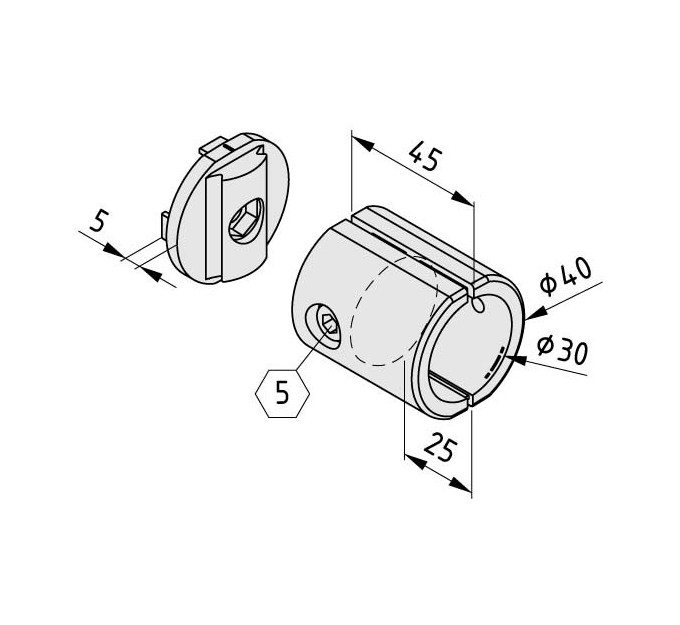

Unión 8 con D30-90°

Unión 8 con D30-90°Propiedades

ESD	si
Peso (g)	115
Unidad de suministro	Kit

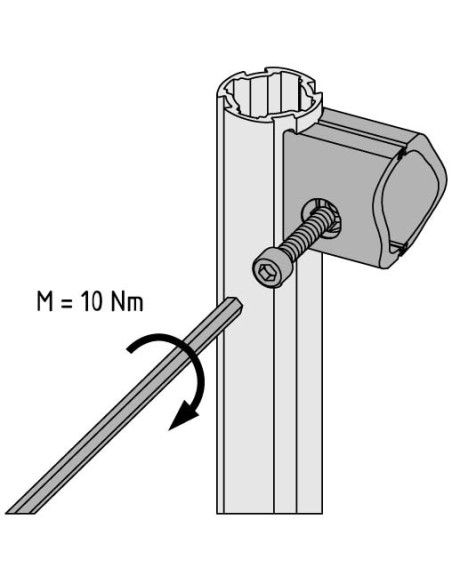

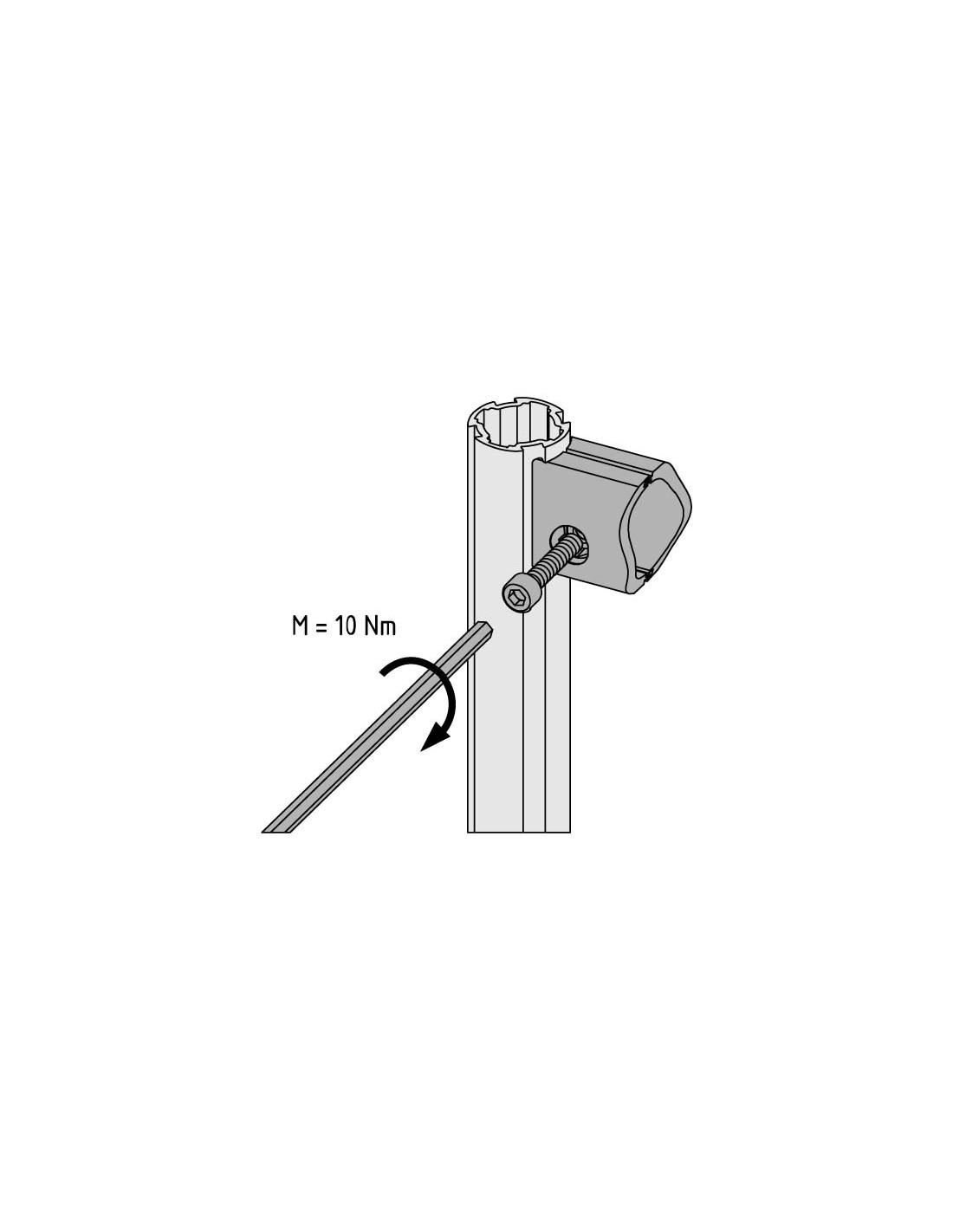

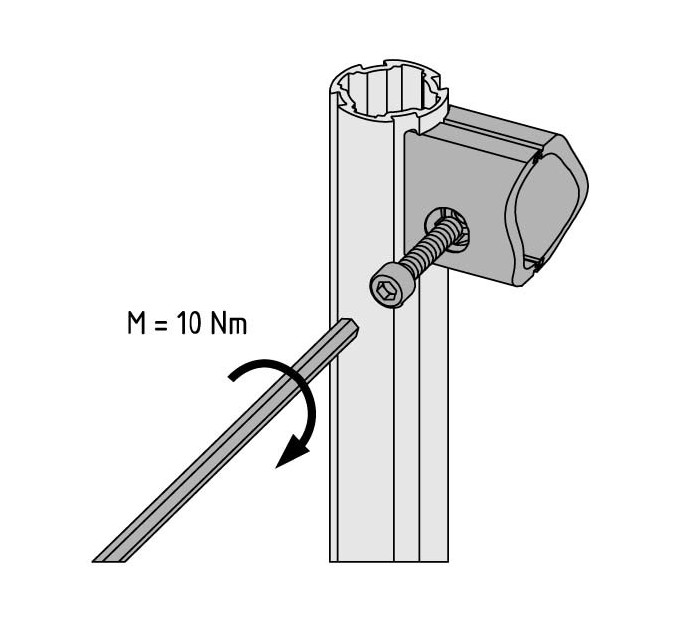

Par (Nm)	10
Serie	D30

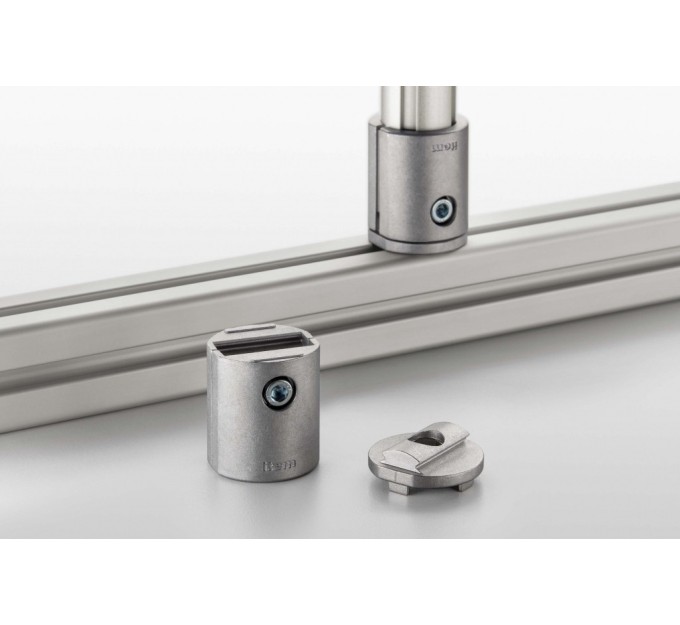

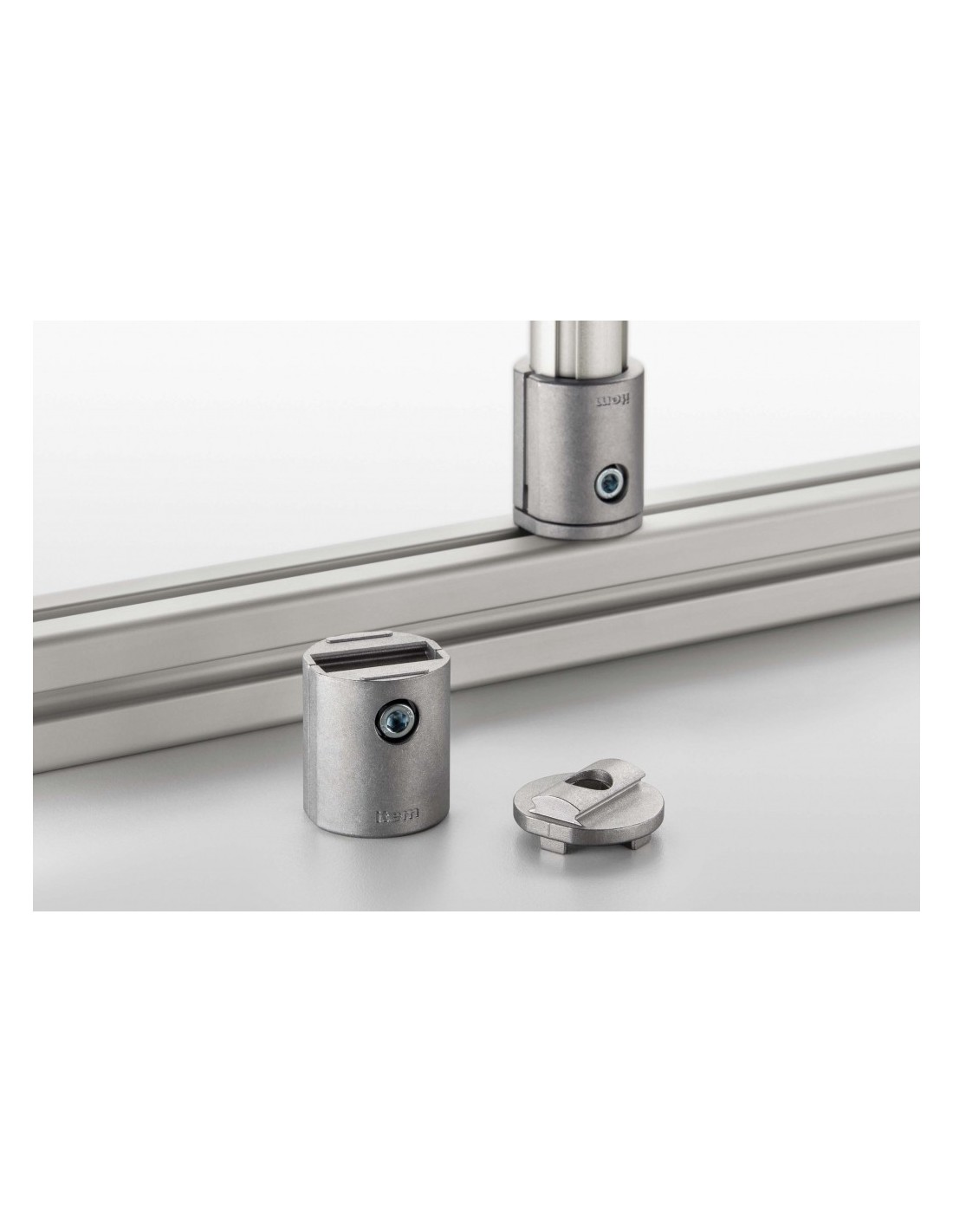

DescripciónParcialmente premontado2 medias uniones, aluminio de fundición, naturalUnión 8 D30-90°, adaptador, aluminio de fundición, naturalTornillo Allen DIN 912-M6x29.4, acero, zincado brillanteTuerca hexagonal DIN 934 M6-I8I, acero, zincado brillanteComponentesParcialmente premontado

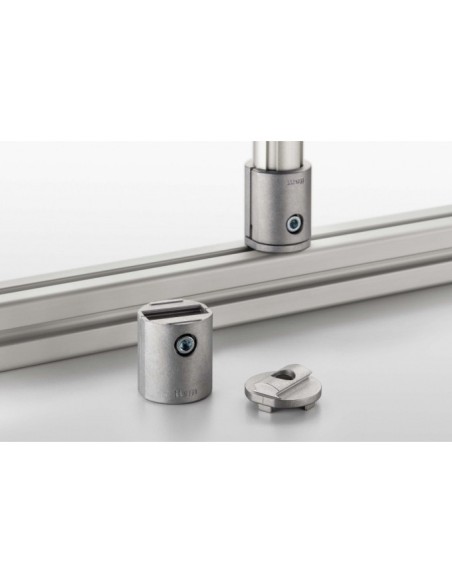

2 medias uniones, aluminio de fundición, natural
Unión 8 D30-90°, adaptador, aluminio de fundición, natural
Tornillo Allen DIN 912-M6x29.4, acero, zincado brillante
Tuerca hexagonal DIN 934 M6-I8I, acero, zincado brillante

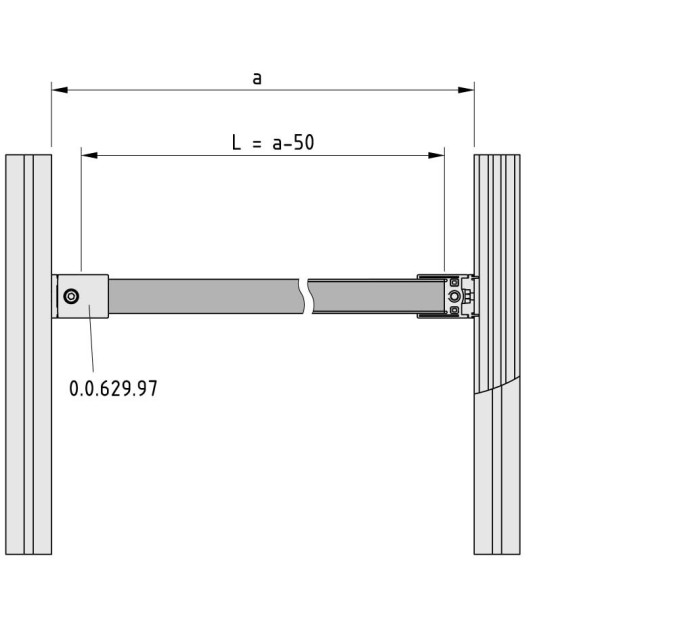

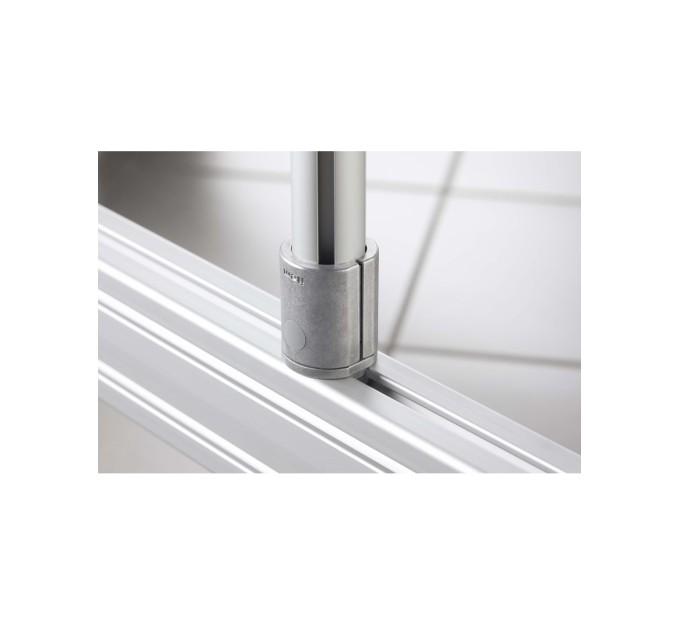

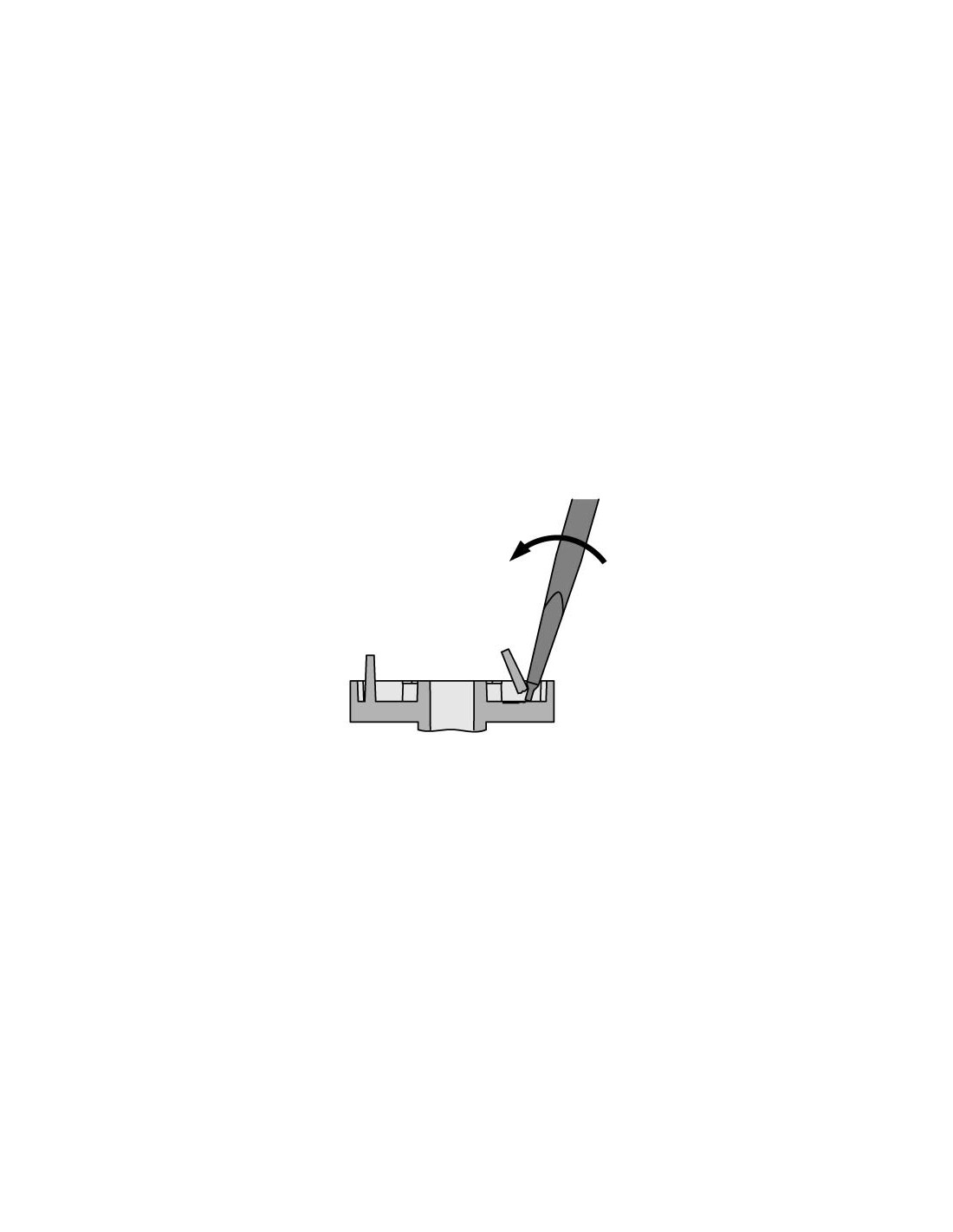

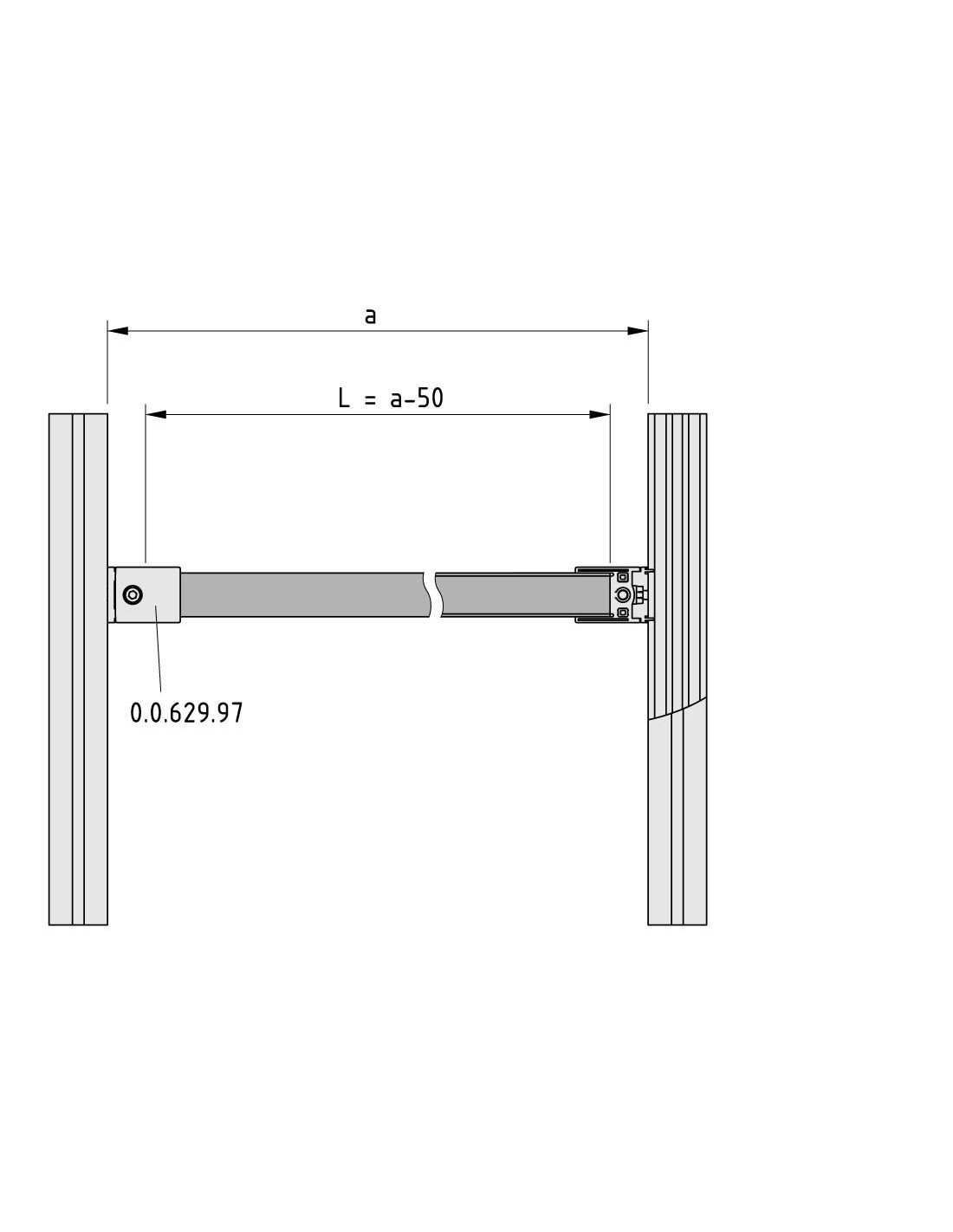

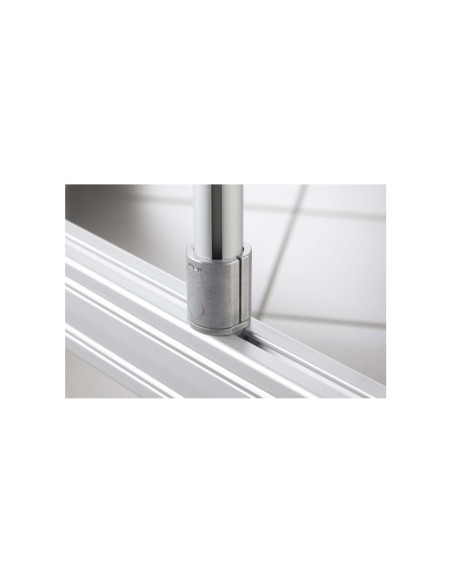

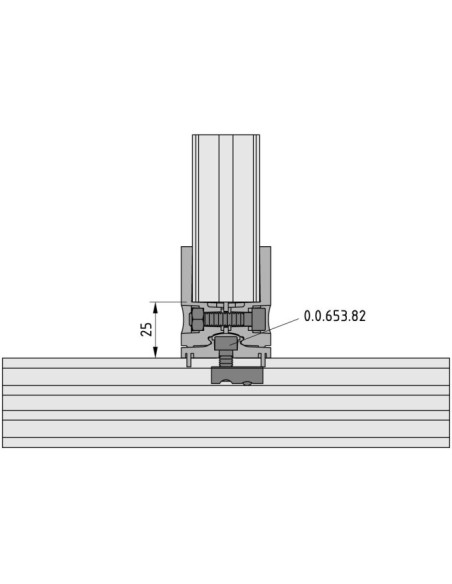

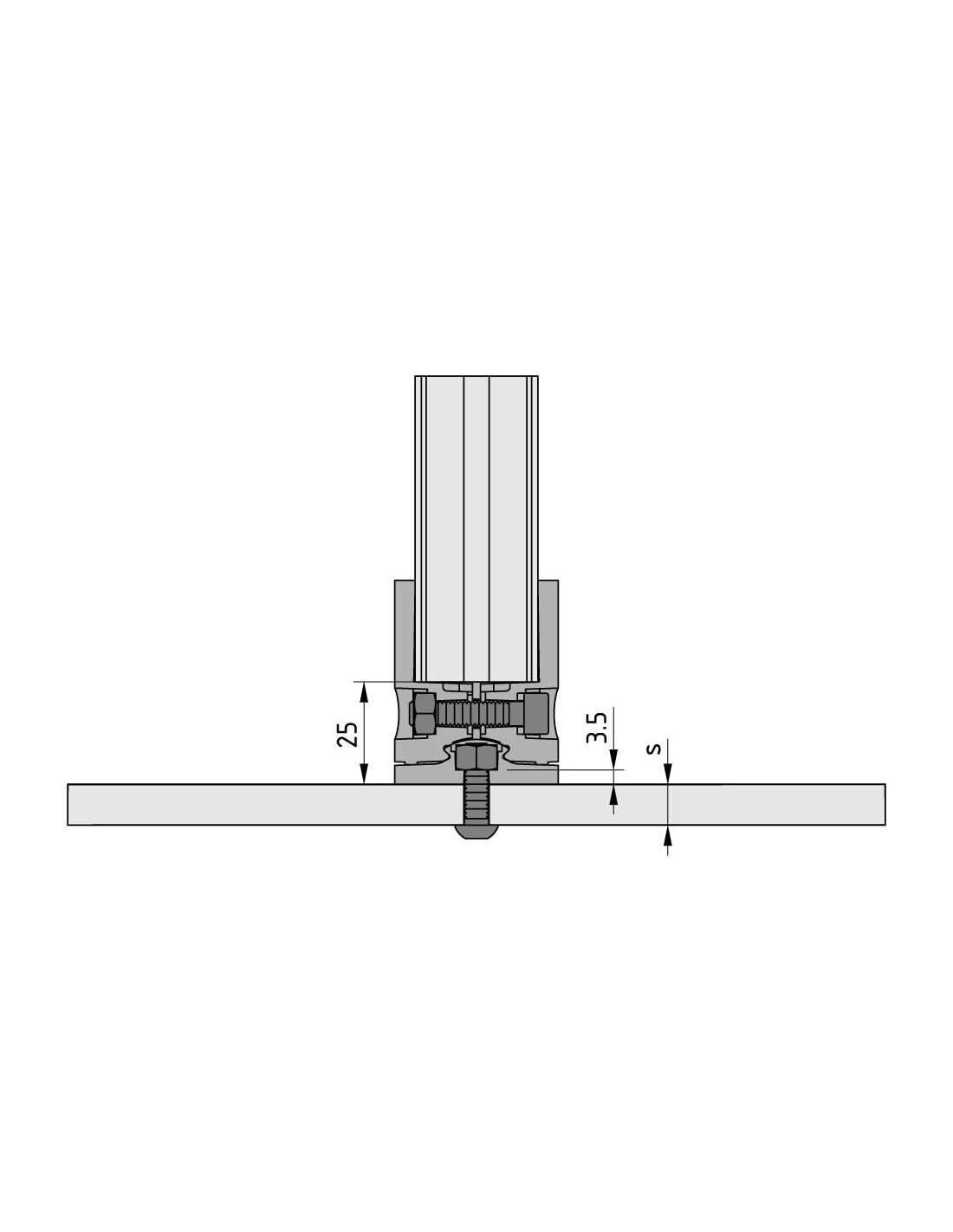

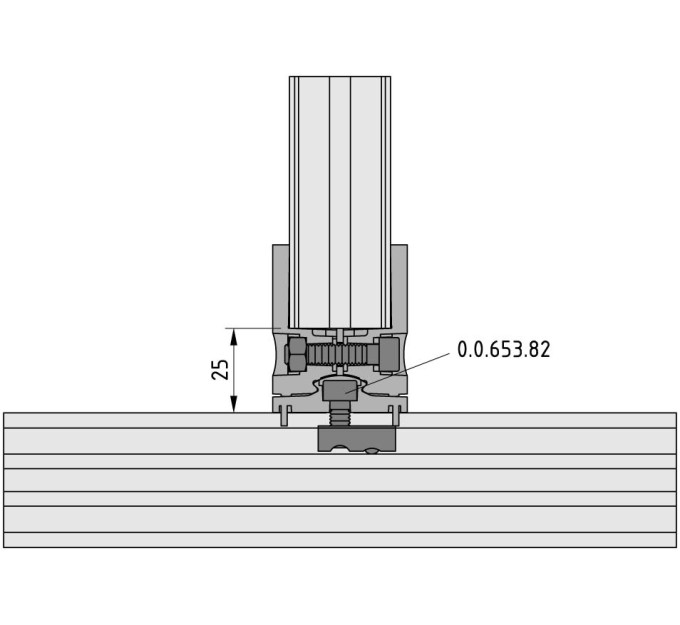

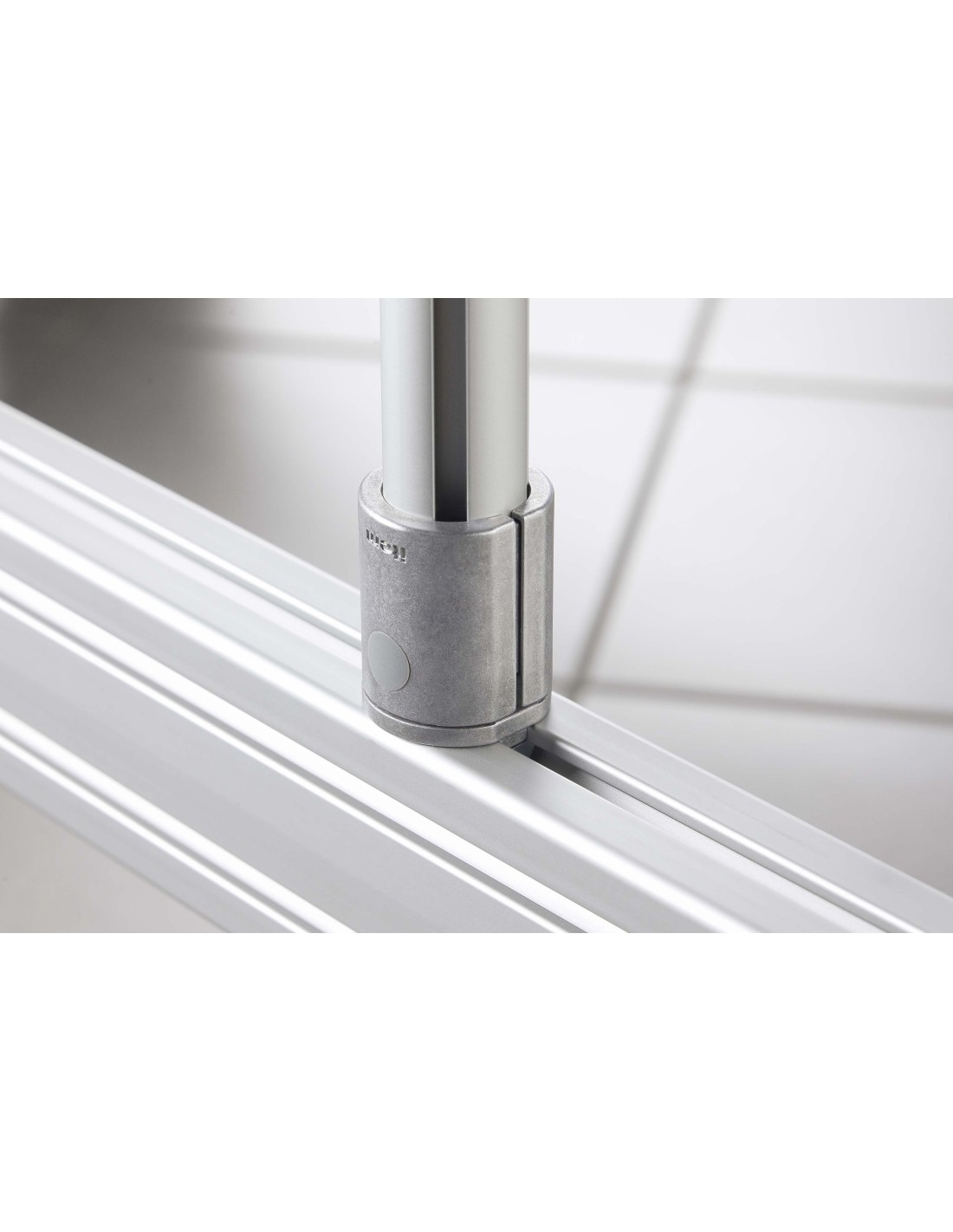

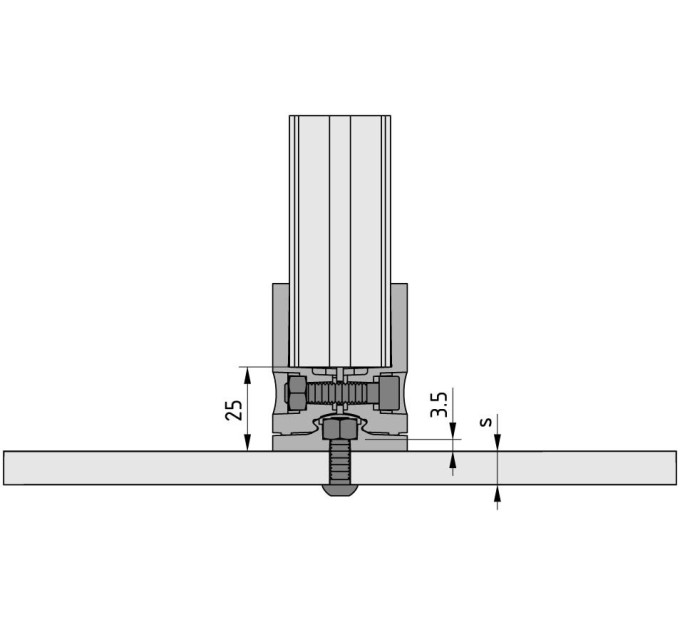

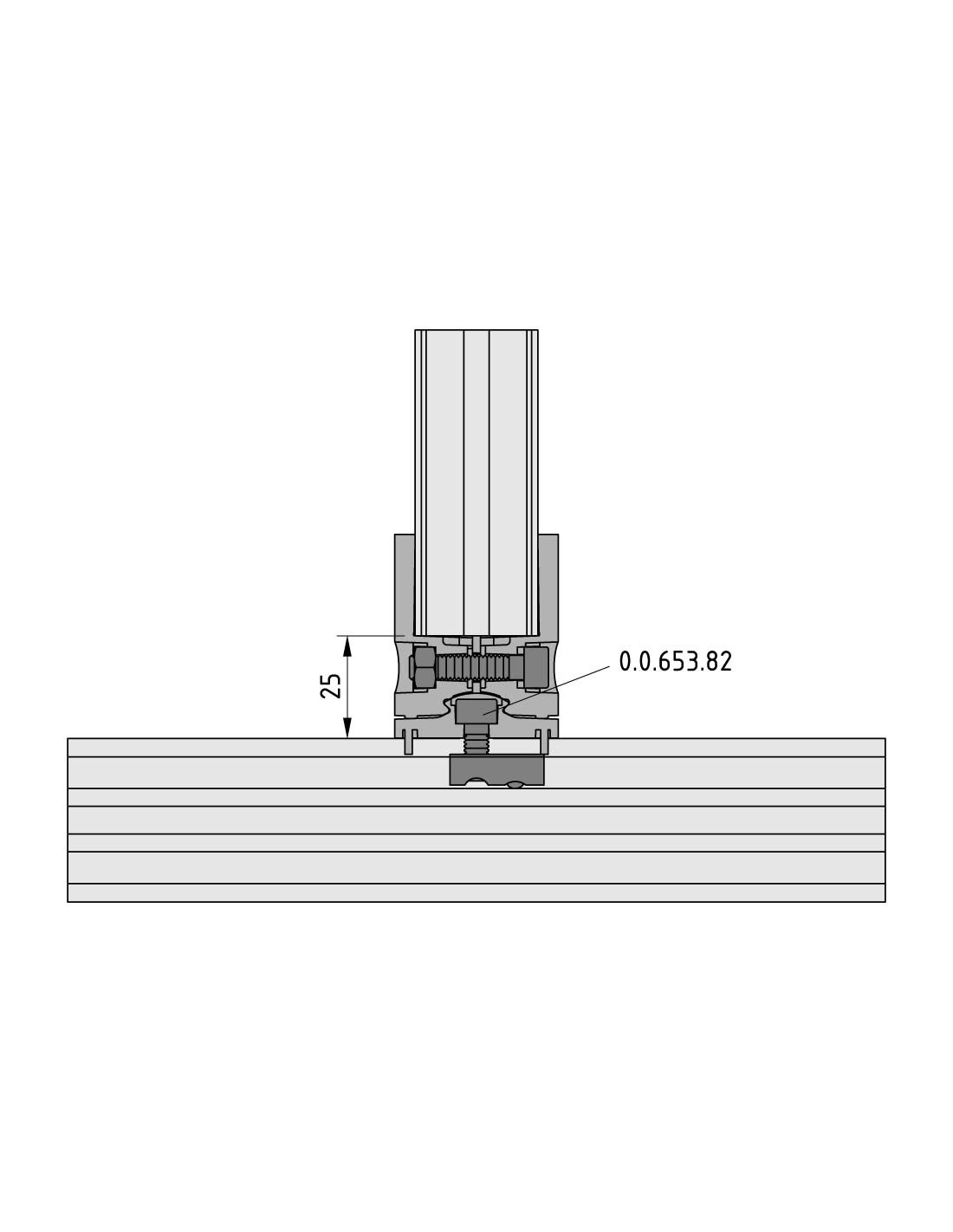

Combine diferentes sistemas de construcción modular: la unión 8 D30-90° puede utilizarse para conectar tubos (perfilados) D30 a perfiles con una ranura de la serie 8. Esta combinación se utiliza frecuentemente en carros de transporte cuando sus subestructuras están fabricadas con perfiles de la serie 8.La placa base está atornillada a la ranura de la serie 8 para evitar el giro, aunque para ello previamente deben retirarse dos de las cuatro pestañas antigiro. Las mordazas de la unión envuelven el tubo (perfilado) D30.Dos tapetas D30 R cubren la conexión atornillada de la unión 8 D30-90°, facilitando la limpieza y ofreciendo un mejor aspecto.





M_max= 50 Nm
F_V =500 N



F_x1= 500 N
F_x2= 3000 N
F_z= 500 N
M_x= 5 Nm
M_y= 50 Nm
M_z= 50 Nm
