Adaptador tubo D30

Adaptador tubo D30Propiedades

ESD	si
Peso (g)	33
Unidad de suministro	Kit
Serie	D30

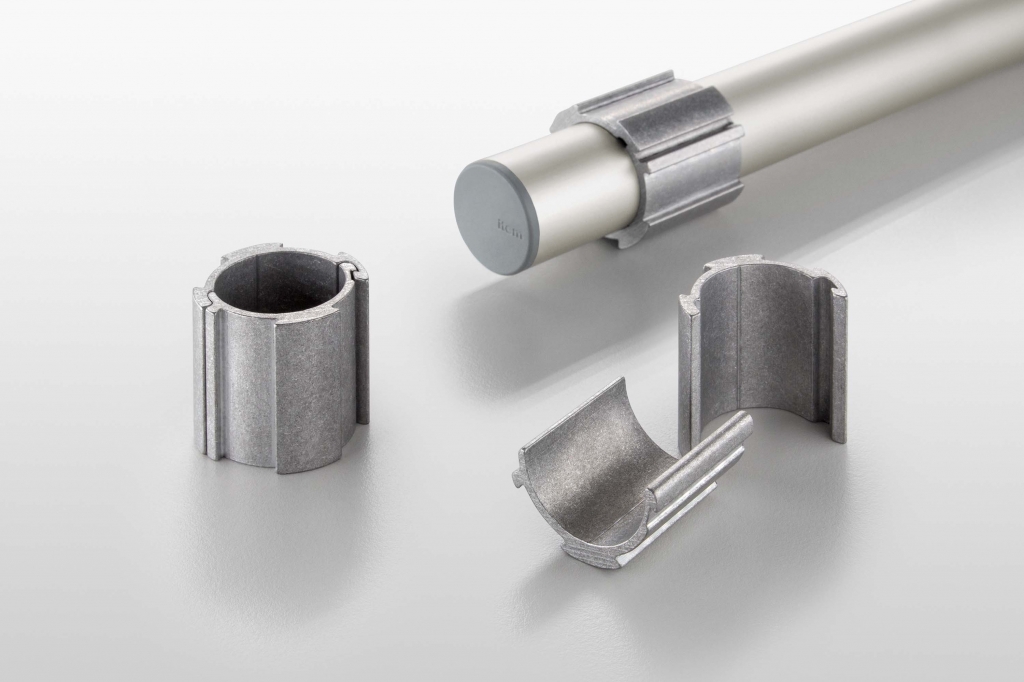

DescripciónCollarín, interior, Al, naturalCollarín, exterior, Al, naturalComponentesCollarín, interior, Al, natural
Collarín, exterior, Al, natural

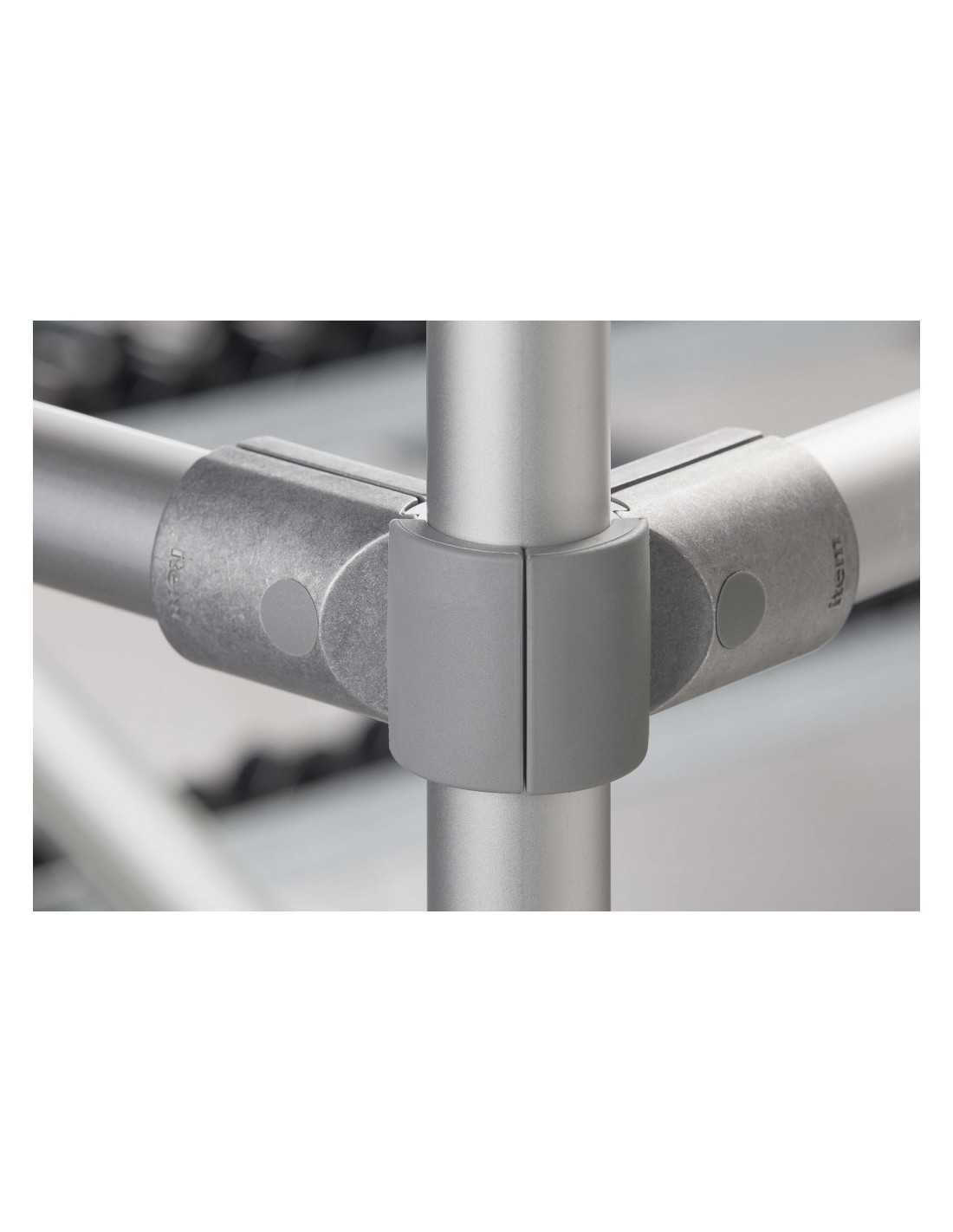

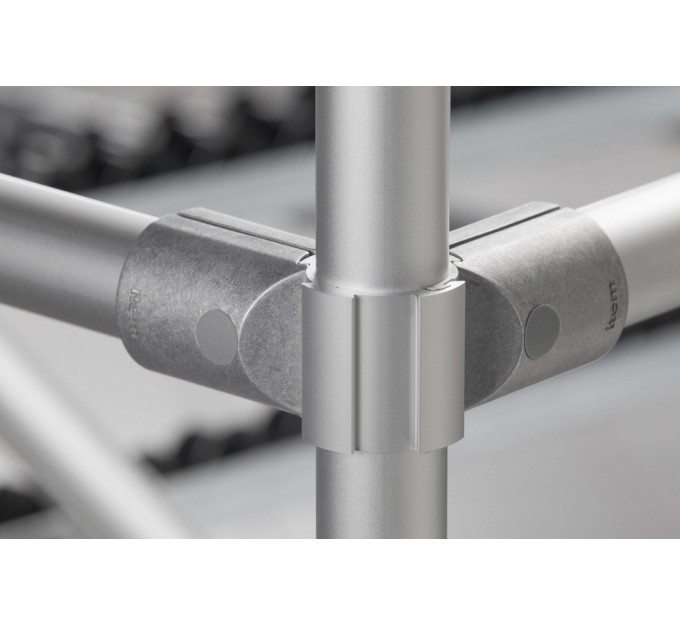

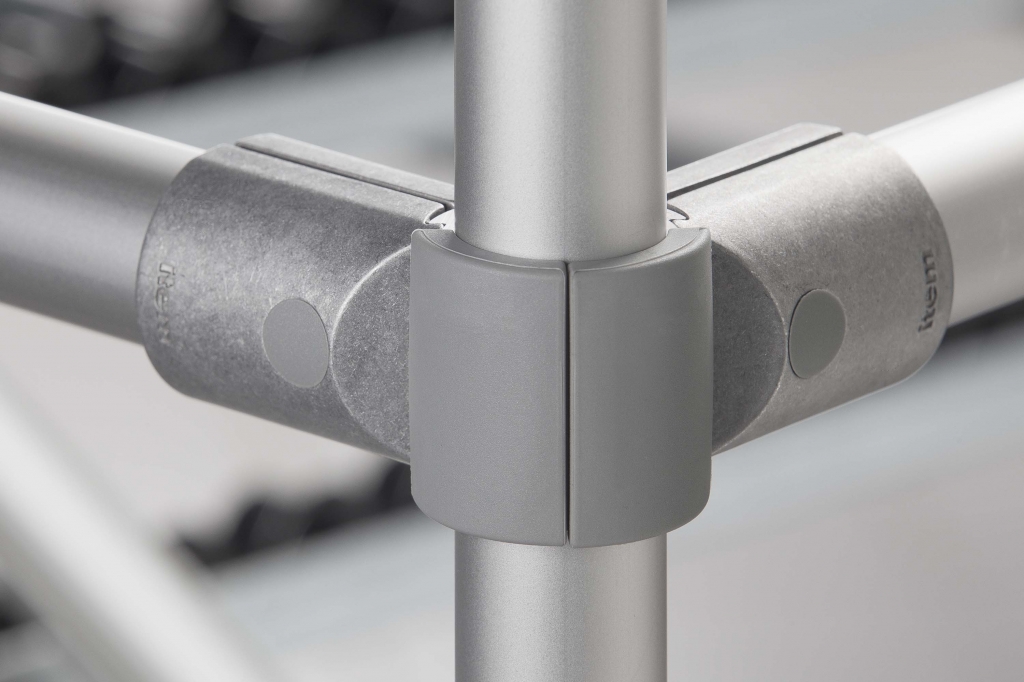

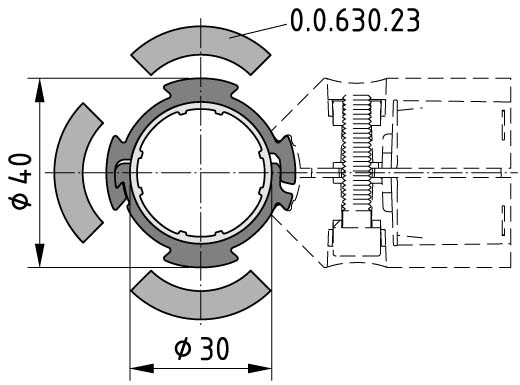

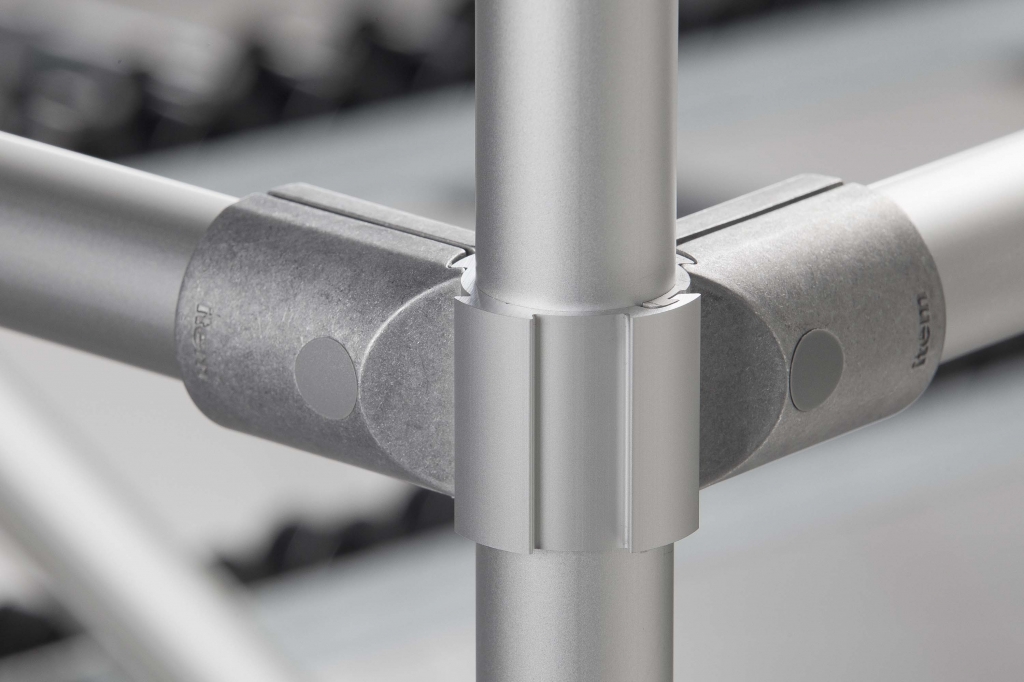

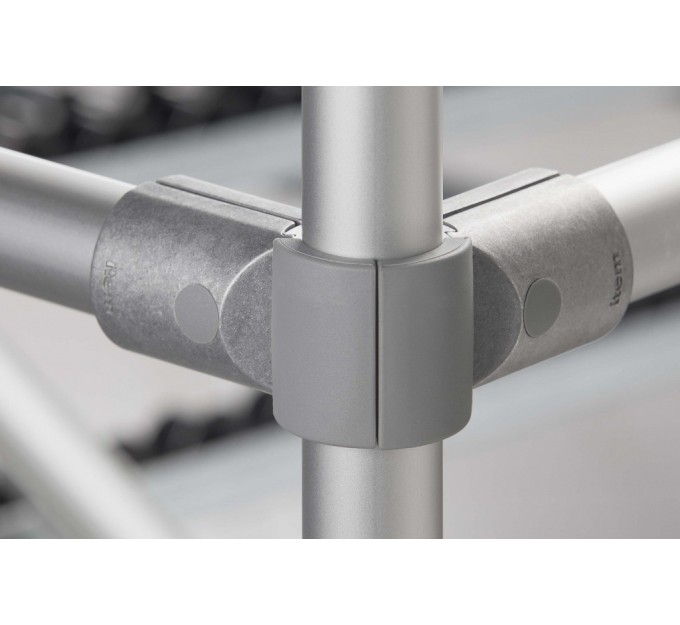

El adaptador tubo convierte tubos D30 lisos en tubos perfilados. Simplemente se monta alrededor del tubo y el perfil estará listo para utilizar una unión D30. La unión abraza el adaptador tubo, creando una excepcional protección antigiro y antideslizamiento.Adecuado para conectar hasta cuatro uniones de tubo en la misma altura.La tapeta opcional cubre los puntos de unión que no se necesitan en el adaptador tubo D30. Pueden montarse hasta tres tapetas en cada adaptador tubo D30.

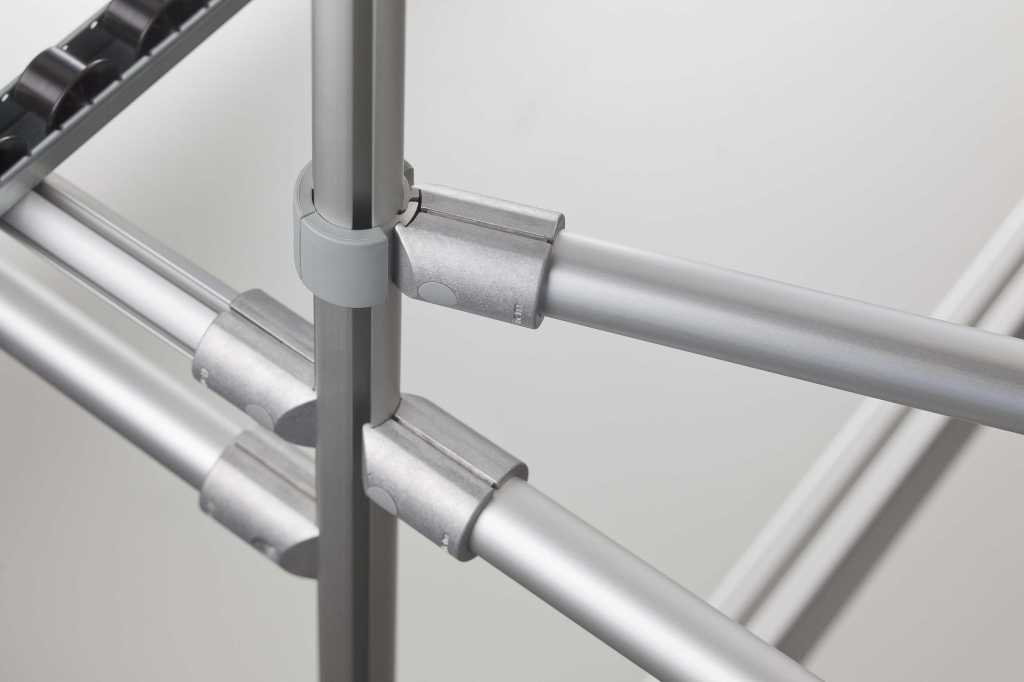

El adaptador tubo D30 también permite realizar uniones de perfiles 6 D30 en cualquier ángulo.

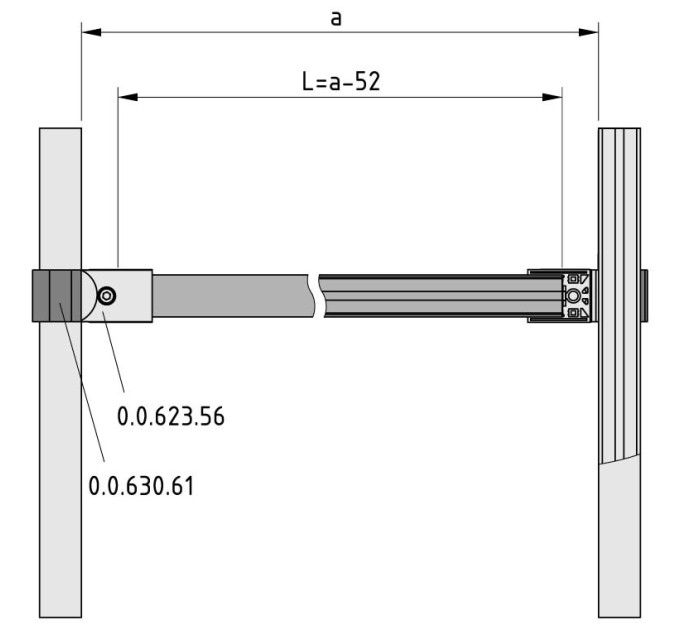

La unión D30 sujeta el adaptador tubo D30 al tubo. Hasta 4 elementos de unión pueden conectarse a un adaptador tubo D30.

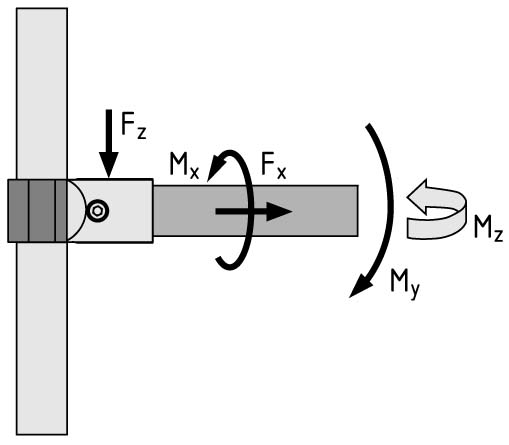

M_max= 50 Nm
F_V= 500 N



F_x = 500 N
F_z = 500 N
M_x = 5 Nm
M_y = 50 Nm
M_z = 20 NmLas indicaciones de fuerza se refieren a la unión D30 (0.0.623.56) combinada con el adaptador de tubo D30. Si se utiliza otra unión, deben tenerse en cuenta los datos de fuerza específicos de esa unión.



DescargasESD Product Qualification
