Kit conexión neumática 8 160x40 G12

Kit conexión neumática 8 160x40 G1/2Propiedades

ESD	si
Peso (g)	283
Unidad de suministro	Kit
Serie	8

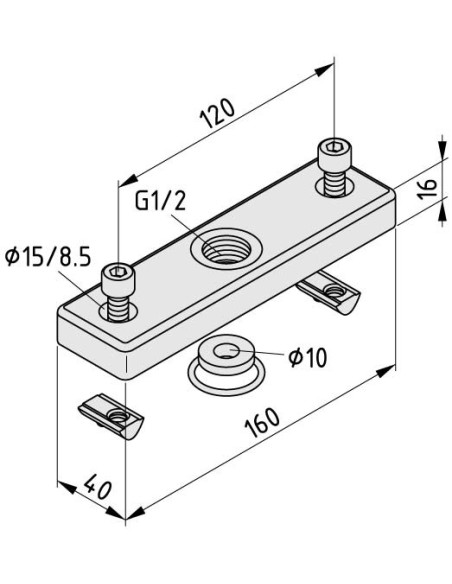

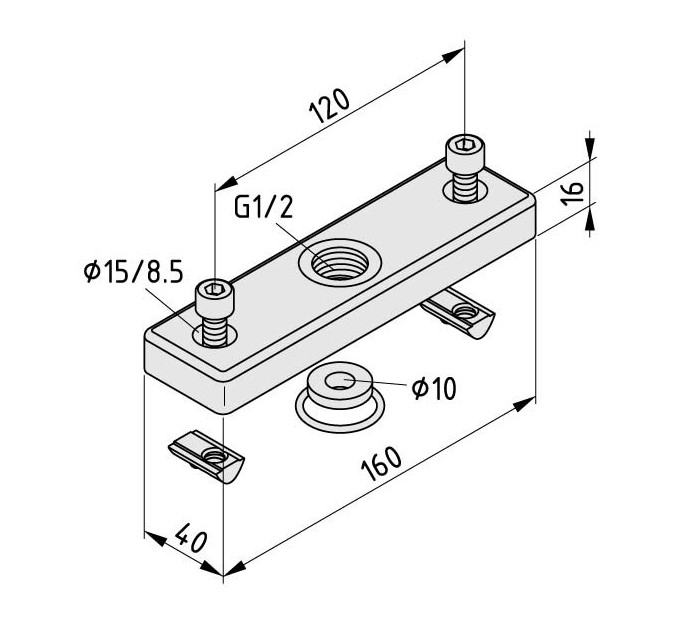

DescripciónPlaca de conexión neumática 8, Al, similar al RAL 9006 aluminioJunta tórica 25x2,5, NBR, negra2 tornillos Allen DIN 912-M8x18, St, zinc.2 tuercas V 8 St M8, zinc Plantilla de taladradoNotas sobre el uso e instalaciónComponentesPlaca de conexión neumática 8, Al, similar al RAL 9006 aluminio
Junta tórica 25x2,5, NBR, negra
2 tornillos Allen DIN 912-M8x18, St, zinc.
2 tuercas V 8 St M8, zinc
Plantilla de taladrado
Notas sobre el uso e instalación

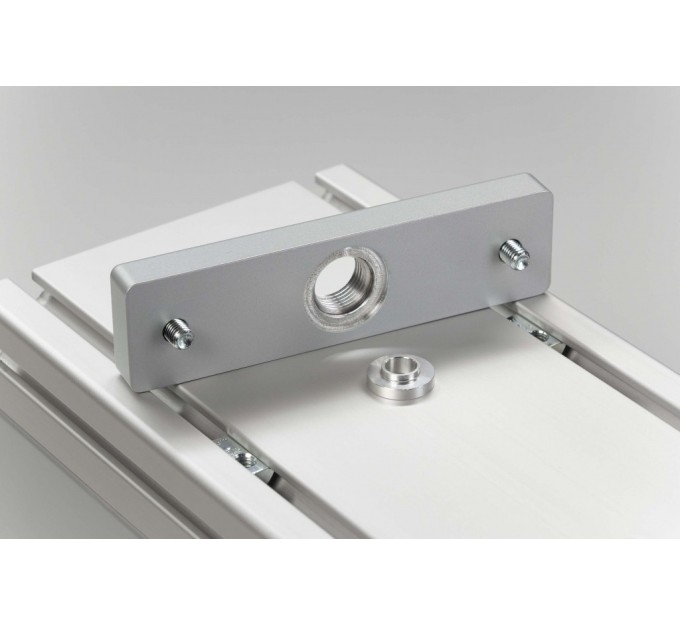

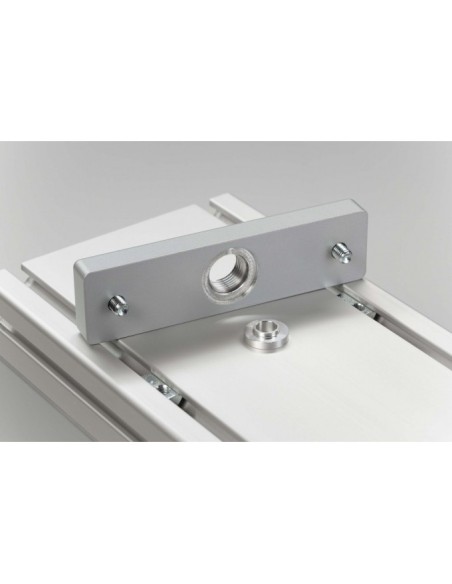

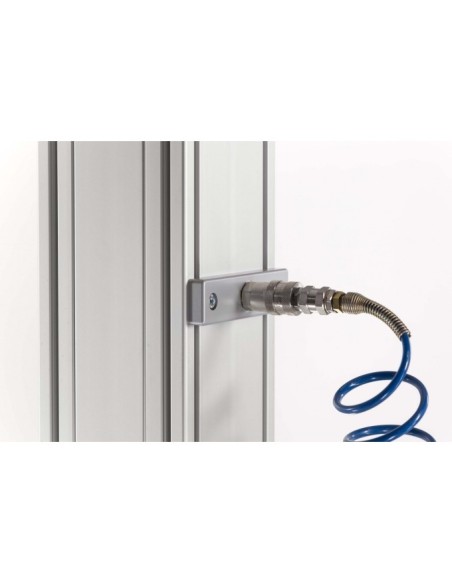

Trabajar con presión no es un problema con los perfiles de instalación item y los kits de conexión neumática 8 G1/2. Un agujero roscado G1/2" conforme a la norma ISO 228-1 admite racores estándar. La placa de unión se fija al lateral del perfil columna de instalación, a cualquier altura. También hay que taladrar un agujero en el perfil columna de instalación hasta el conducto de aire comprimido integrado. La correspondiente plantilla de taladrado se incluye en el kit.



Para facilitar la realización del taladro pasante, el kit de conexión neumática incluye una plantilla de taladrado que también sirve para cubrir el canto del agujero pasante. Primero, se coloca la plantilla en la posición deseada, con la parte plana abajo. Después, se coloca la placa de conexión neumática, con los tornillos Allen y las tuercas para fijar la plantilla firmemente en el perfil.

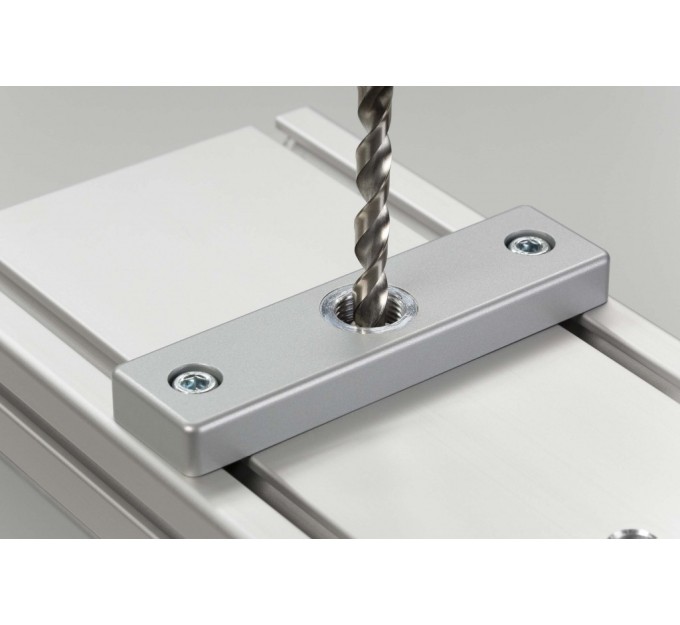

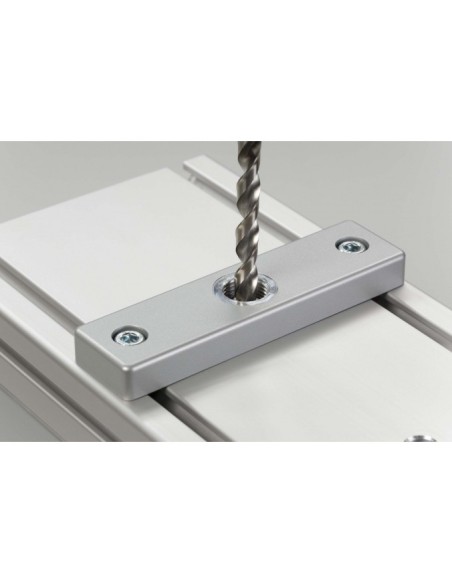

Utilizando una broca de metal de ⌀ 10,0 mm, se taladra un agujero pasante hasta el conducto de aire comprimido a través de la plantilla de taladrado.

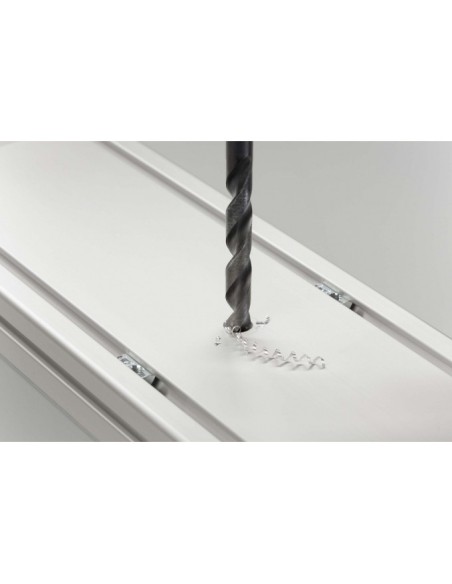

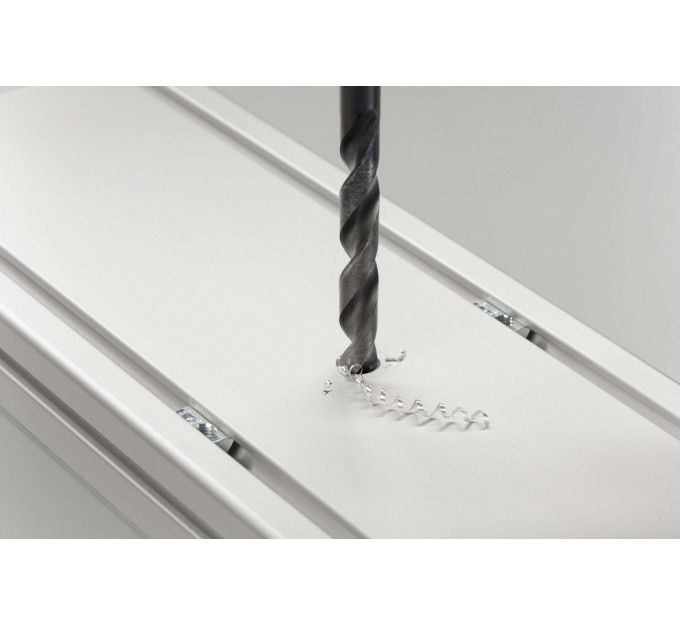

Una vez realizado el agujero, se quita la placa de conexión neumática y la plantilla de taladrado. Después, se vuelve a taladrar el agujero pasante con una broca de ⌀ 12,7 mm.

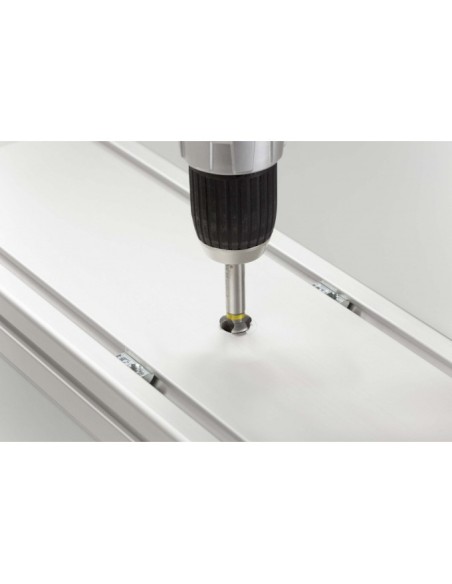

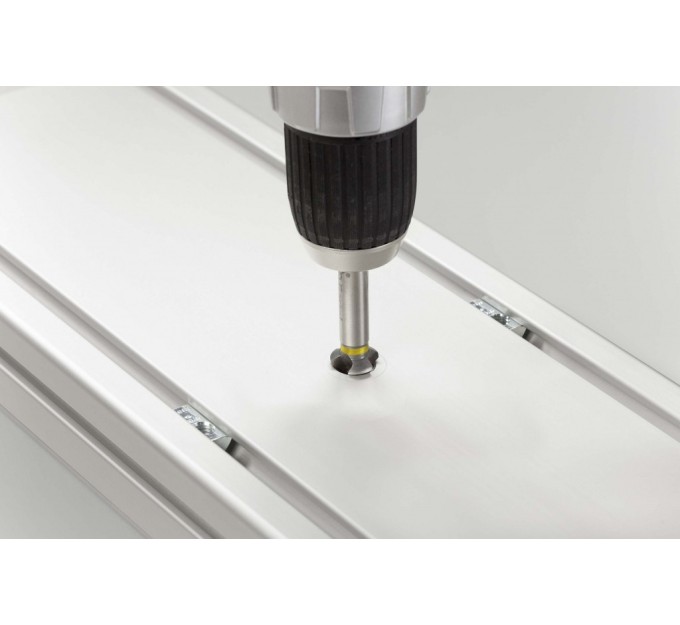

Utilice una broca avellanada DIN 335 90° 16,5 mm para lijar el agujero pasante.

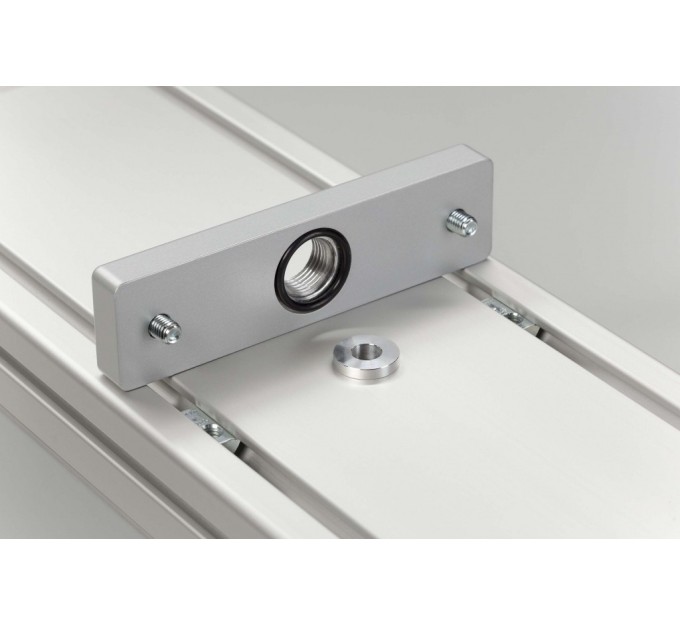

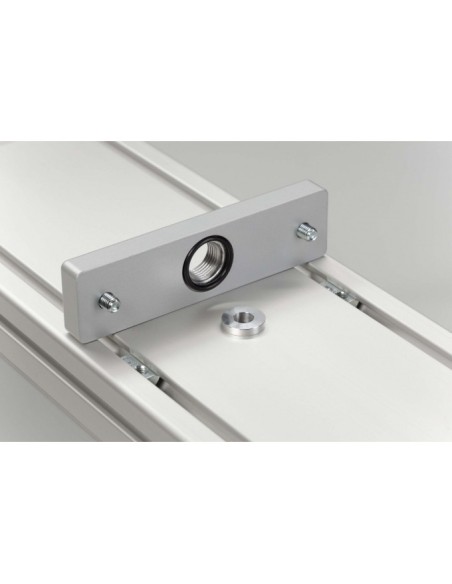

Para terminal la instalación, se pone un poco de grasa en la junta tórica se inserta en la abertura de la placa de conexión neumática. Después se encaja la plantilla de taladrado en el agujero pasante, con el lado plano hacia arriba.

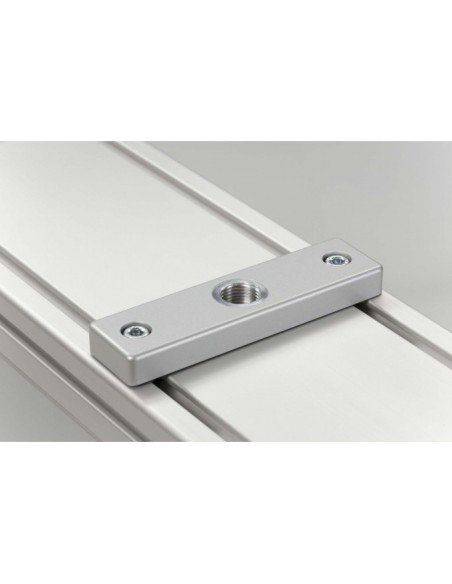

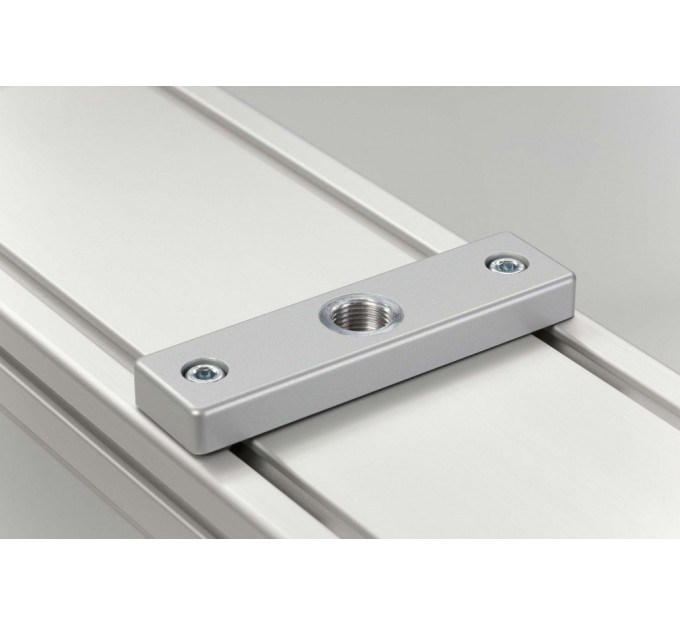

Finalmente, atornille la placa de conexión neumática utilizando una llave Allen SW 6 (par de apriete: 25 Nm).





DescargasInstrucciones de montaje
