Perfil KH 8 40x40 antracita
Perfil KH 8 40x40 antracita
Perfil KH 8 40x40 antracita
Perfil KH 8 40x40 antracita

Perfil KH 8 40x40 antracita

   0.0.626.86
Formato
  • Barra de 6000

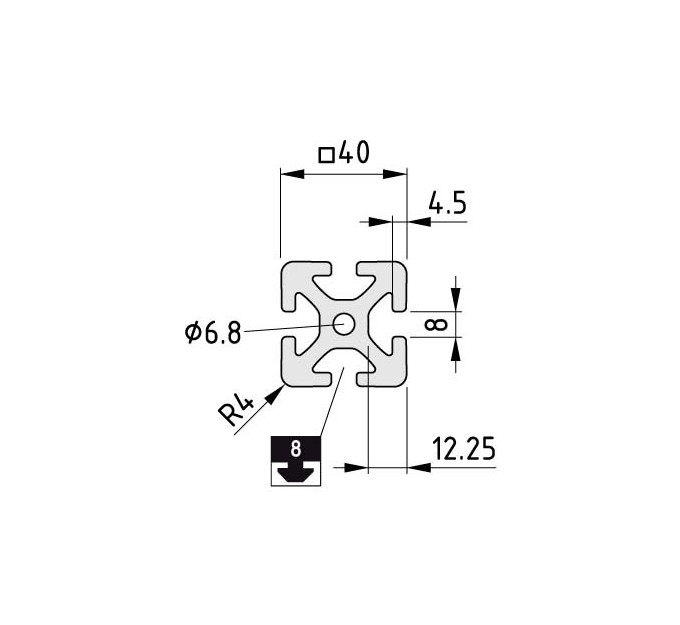

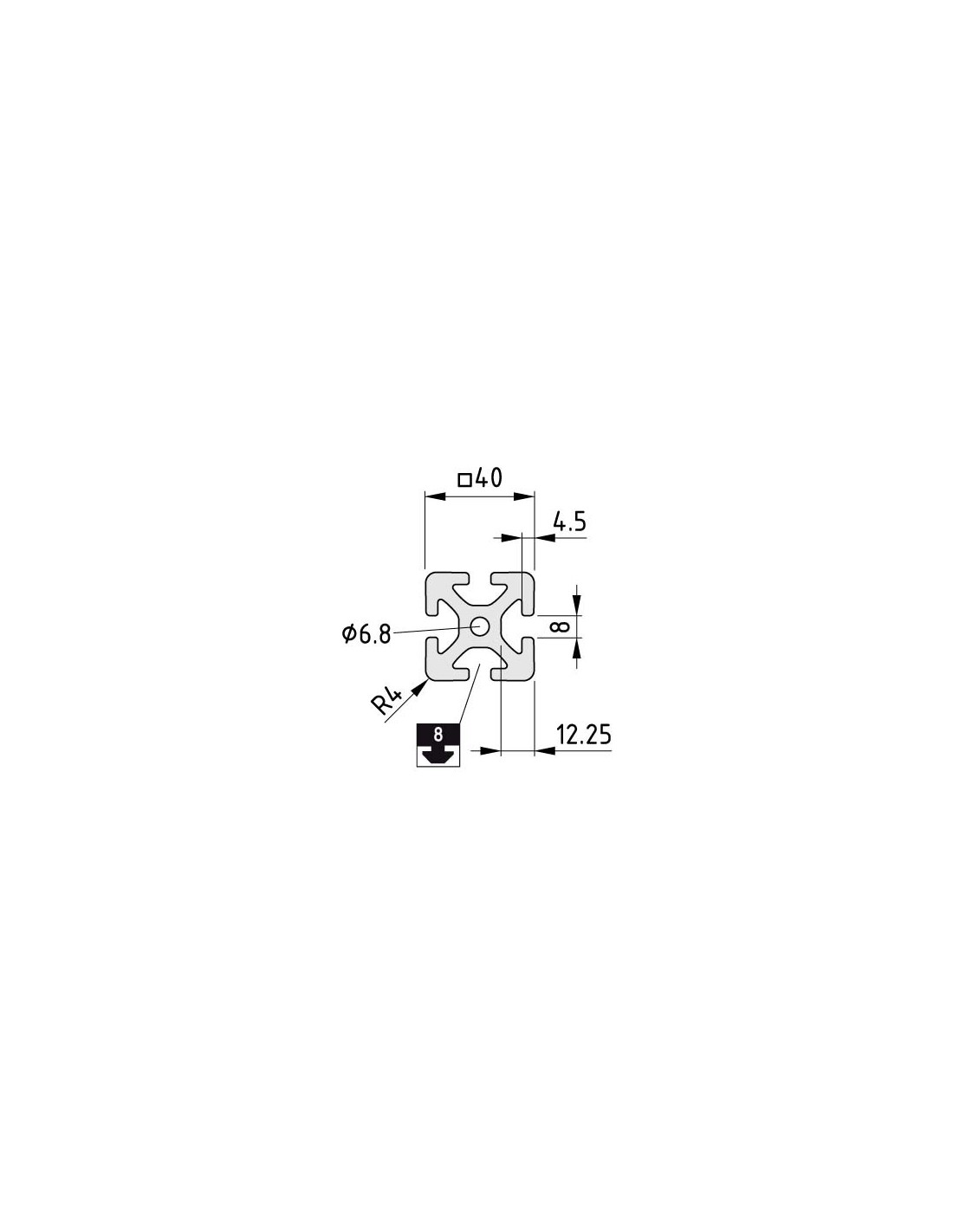

Perfil KH 8 40x40, antracitaPropiedades
Característicaantracita
ESDsi

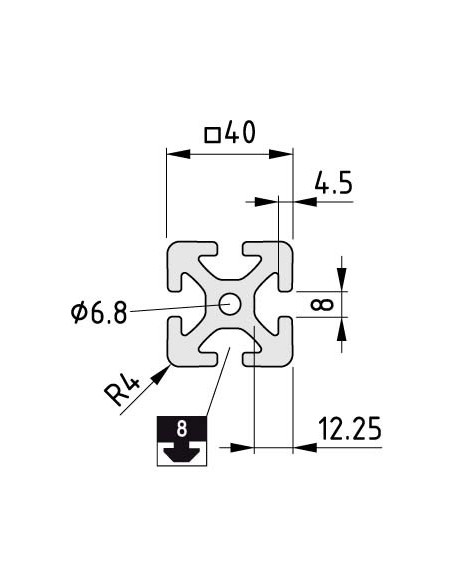

Sección transversal9.21
Momento de inercia, torsional1.88
Momento de inercia, eje x14.7
Momento de inercia, eje y14.7
Peso, espec. Longitud1.06
Unidad de suministrocorte máx. 6000 mm
MaterialCompuesto PP madera
Fuerza de tracción admisible en ranura750
Momento resistente, eje x7.04
Serie8
Momento resistente, eje y7.04

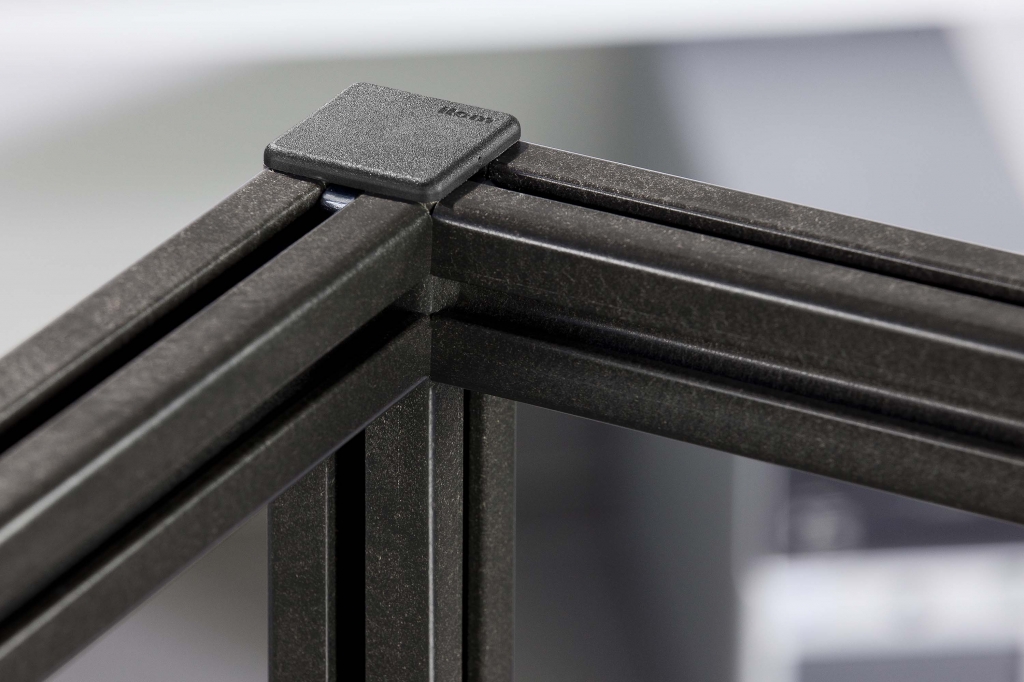

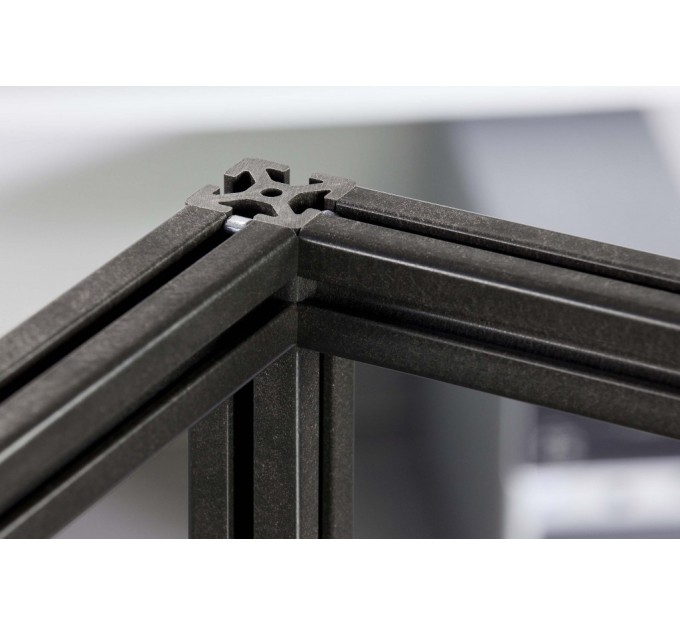

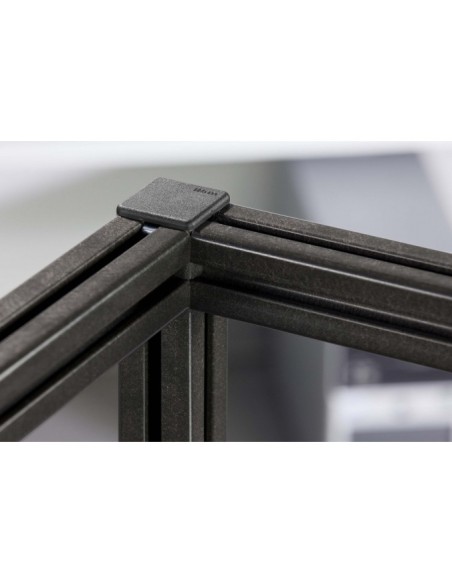

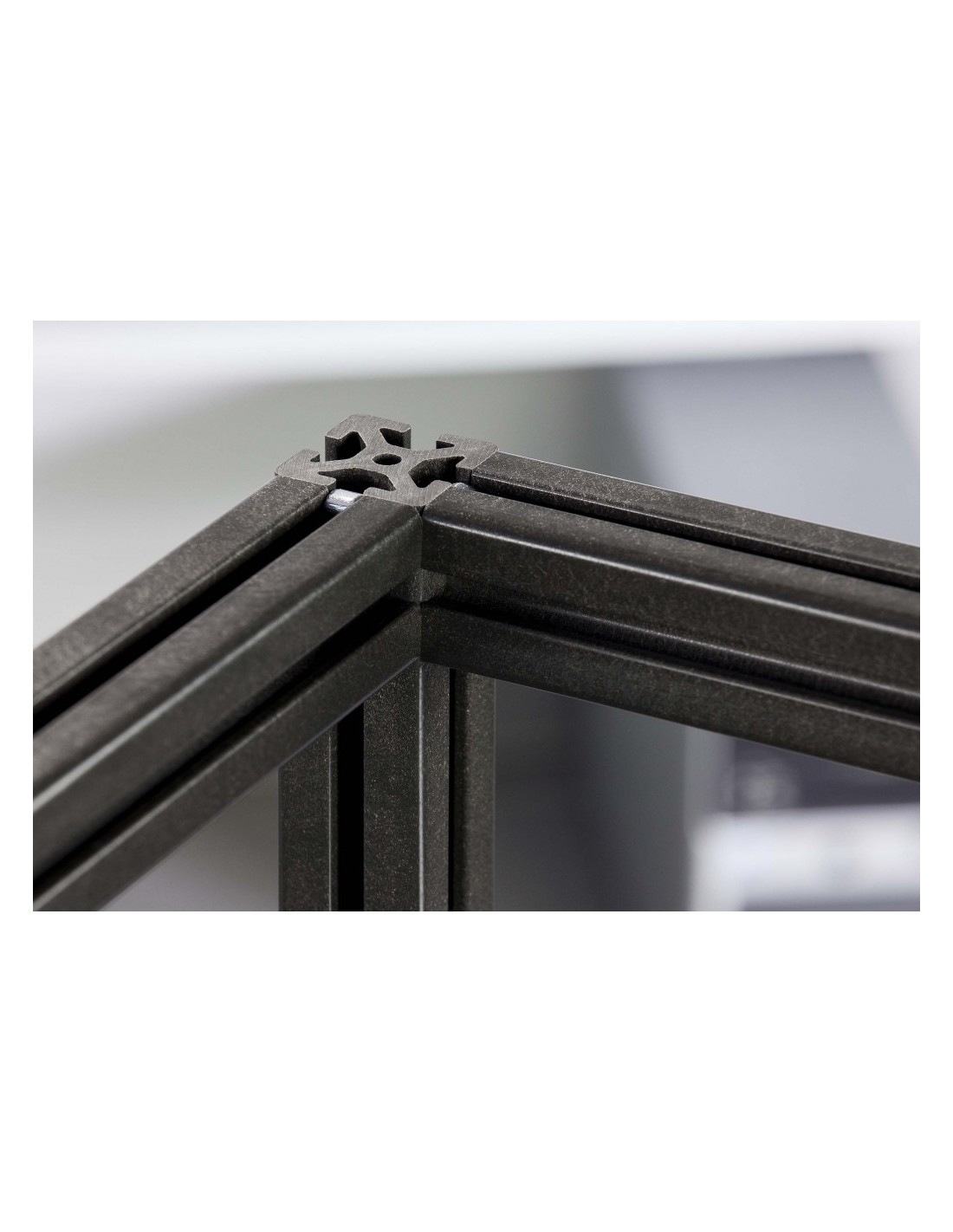

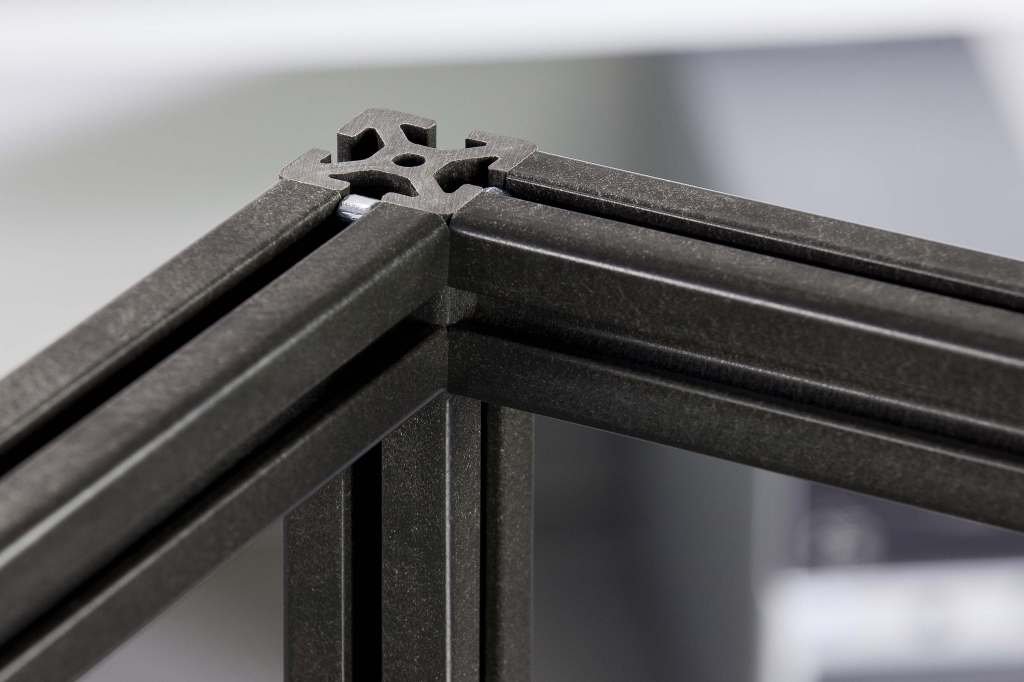

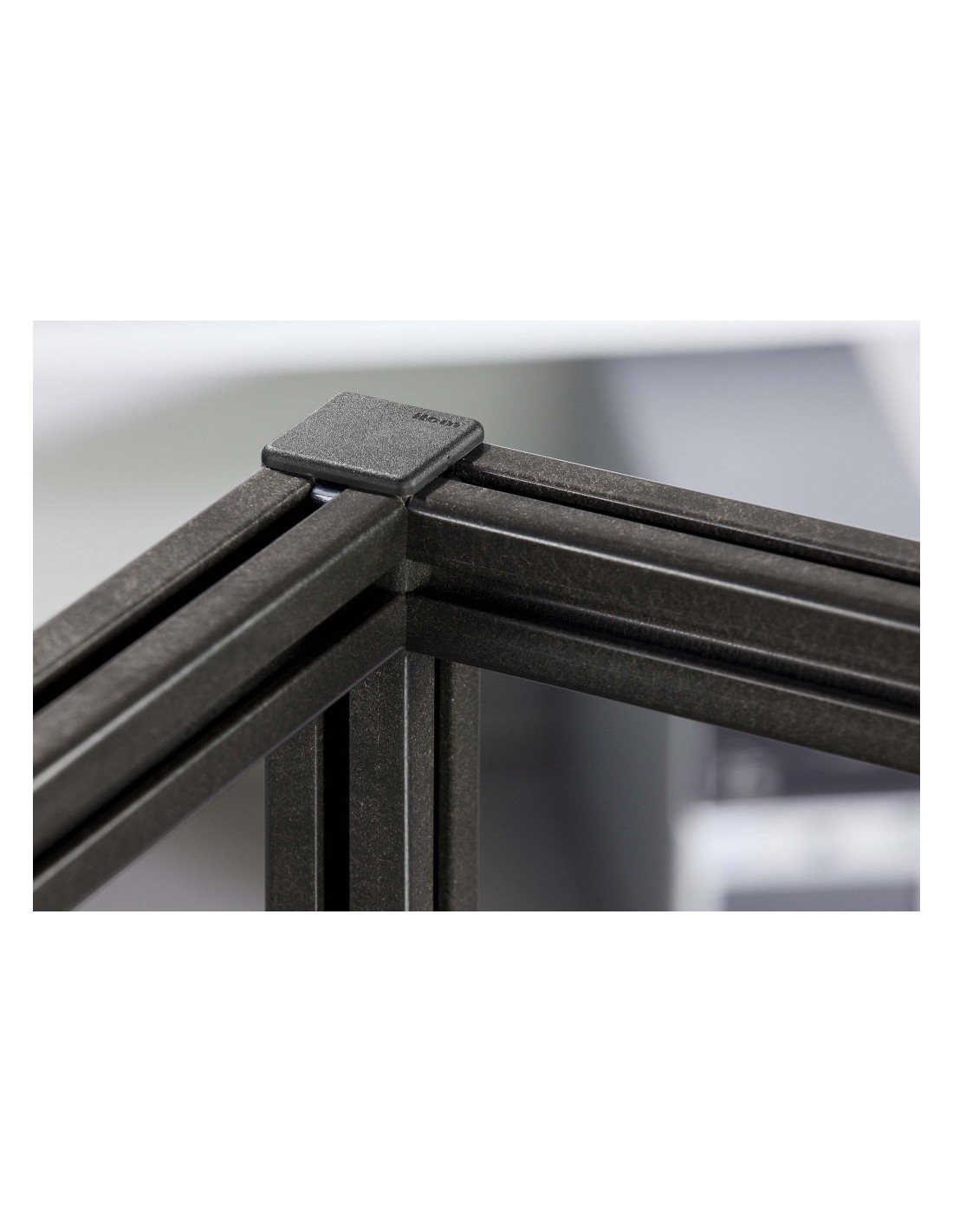

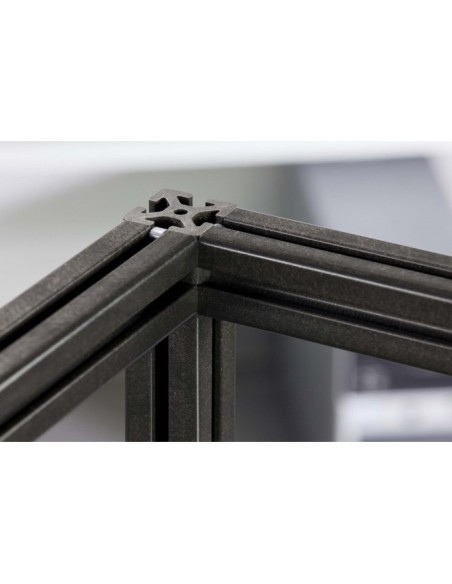

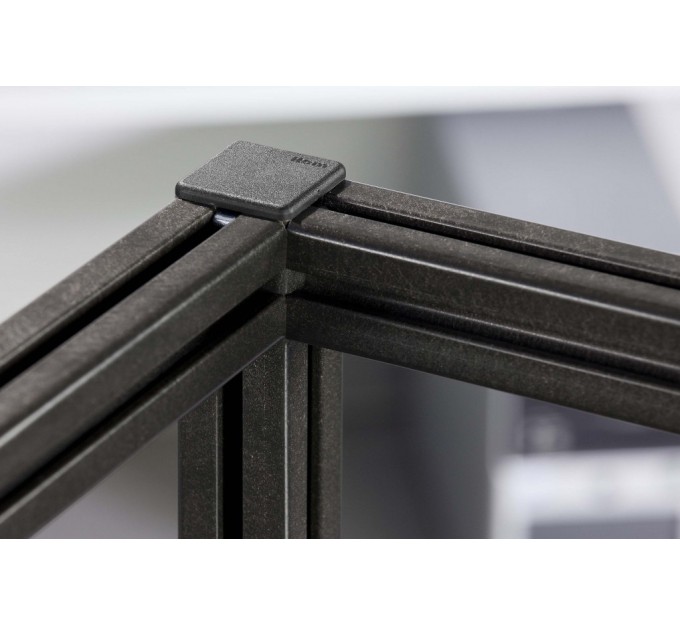

Los perfiles KH 8 se unen con un kit de unión estándar o bien de escuadra 8 PA. La tapeta 8 40x40 cubre el extremo del perfil.

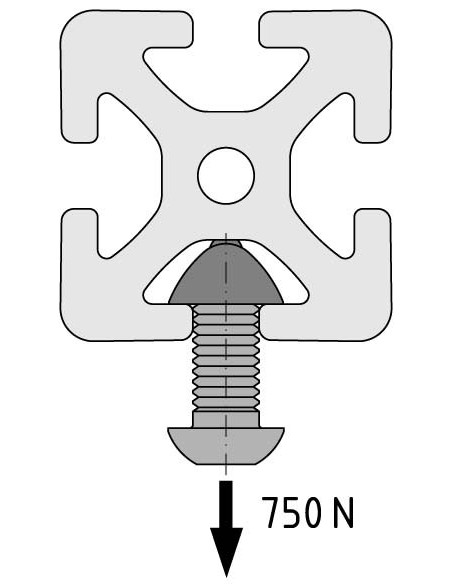

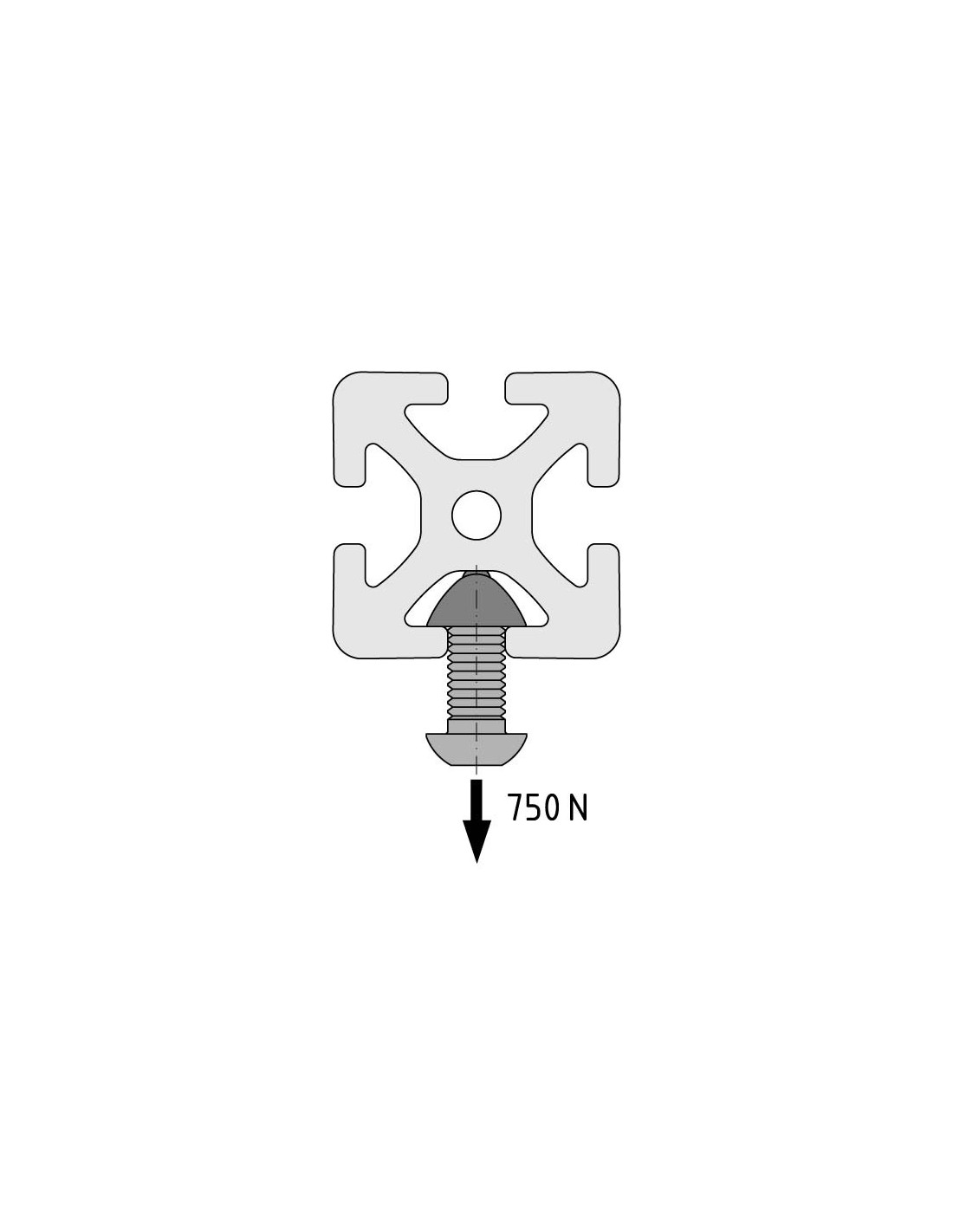

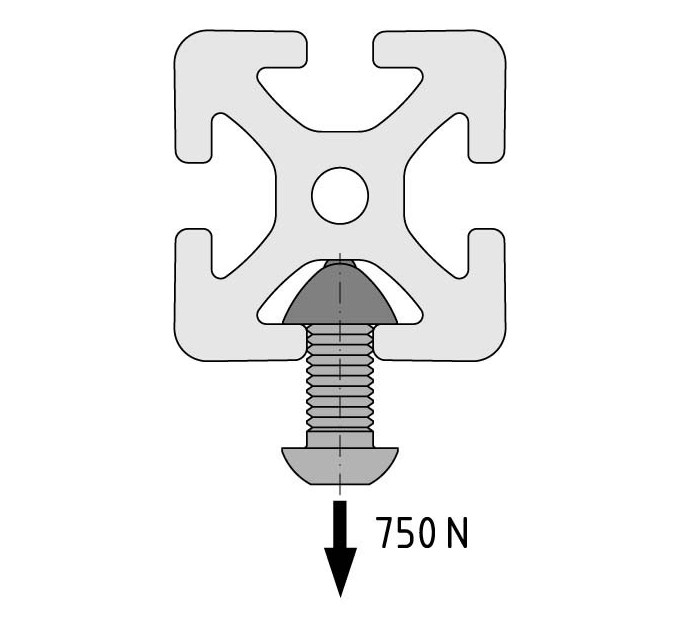

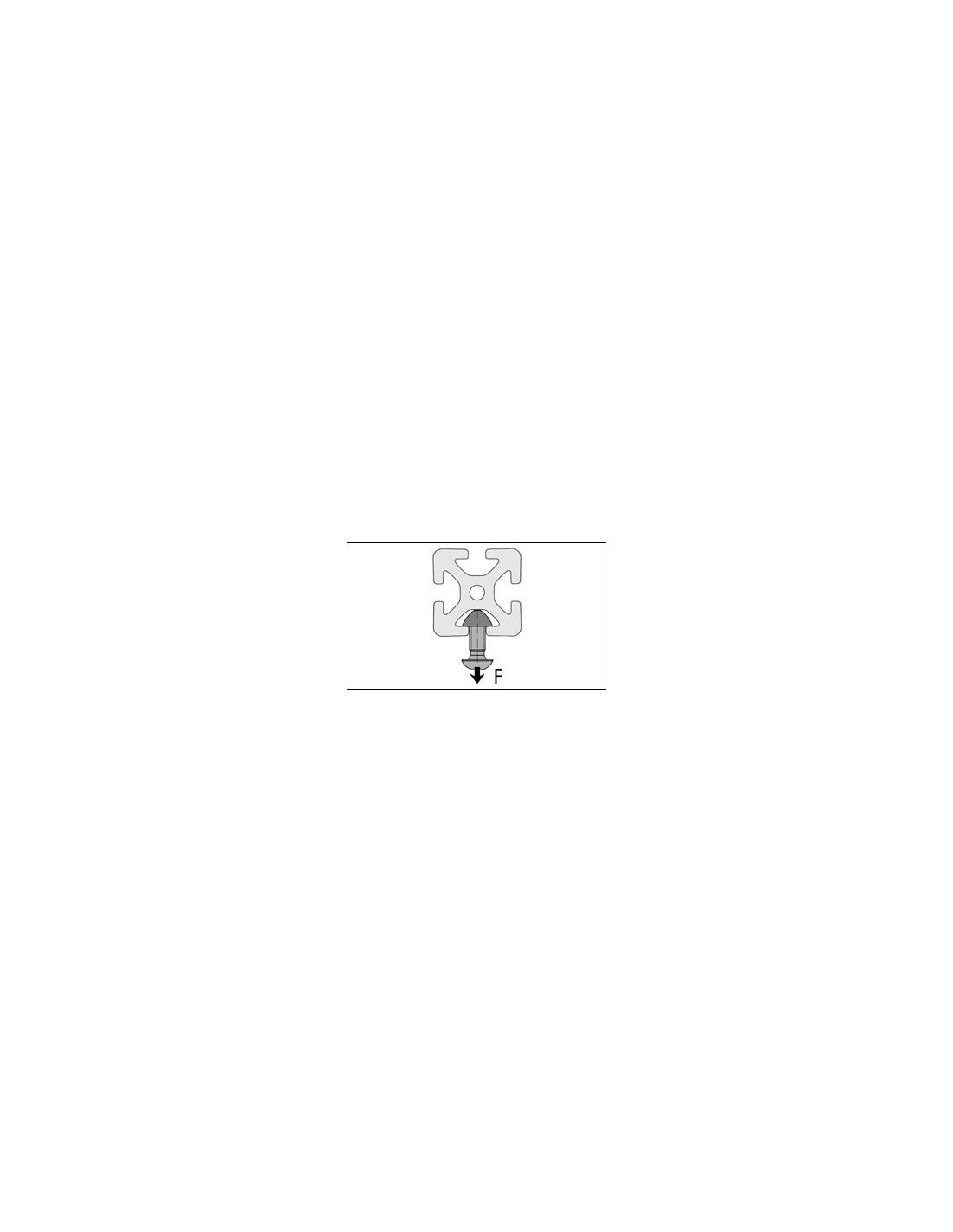

Fuerzas de tracción F admisibles en las aletas de la ranura. Estas cargas nominales incluyen factores de seguridad (S > 2) a la deformación plástica.
F = 750 N









DescargasDocumentación técnica



Serie
Serie 8
ESD
Si
Material
Compuesto PP madera
