Kit unión estándar 6 ESD zincado

Kit unión estándar 6 ESD, zincadoPropiedades

Característica	Galvanizado
ESD	si
Peso (g)	9
Unidad de suministro	Kit
MOMENT_VERZ	10
Serie	6

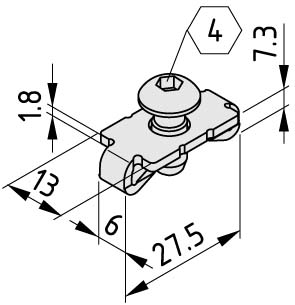

DescripciónStandard connecting plate 6, StSpecial Button-Head Screw similar to ISO 7380-M6x14, StComponentesStandard connecting plate 6, St
Special Button-Head Screw similar to ISO 7380-M6x14, St

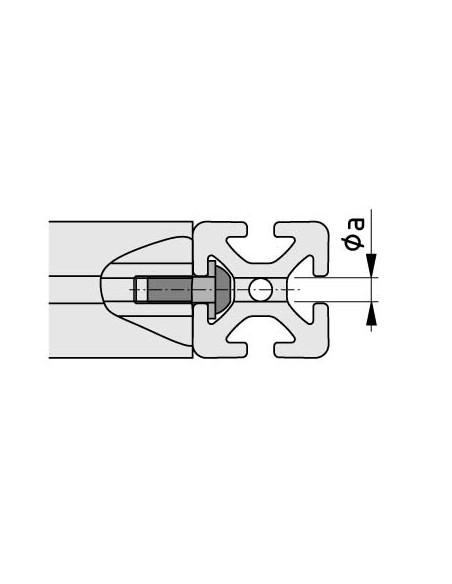

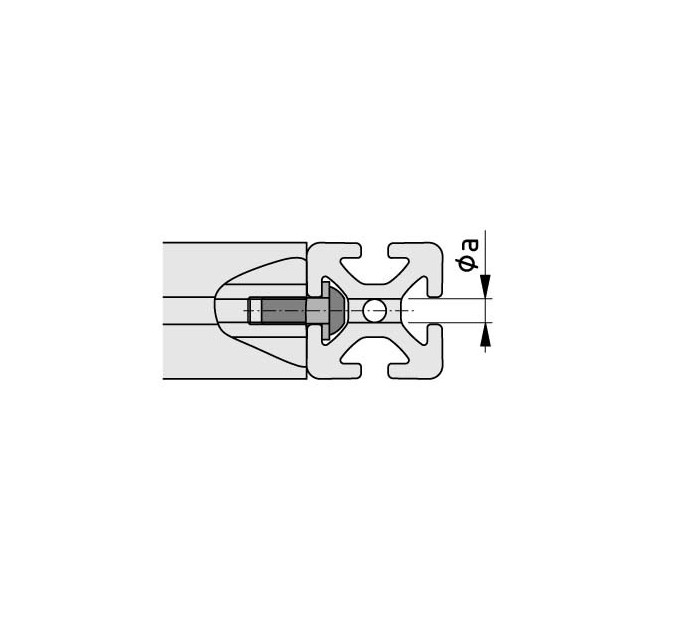

a=⌀5,5mm







El kit unión estándar ESD se utiliza com un kit de unión estándar convencional. El diseño del tornillo de unión rompe parcialmente la capa anodizada de aislamiento de la ranura del perfil, creando un contacto eléctrico entre los perfiles unidos.Los elementos de unión ESD están provistos de una pasivación de color amarillo para su mejor identificación, de acuerdo con la directiva 2011/65/EU ("RoHS").

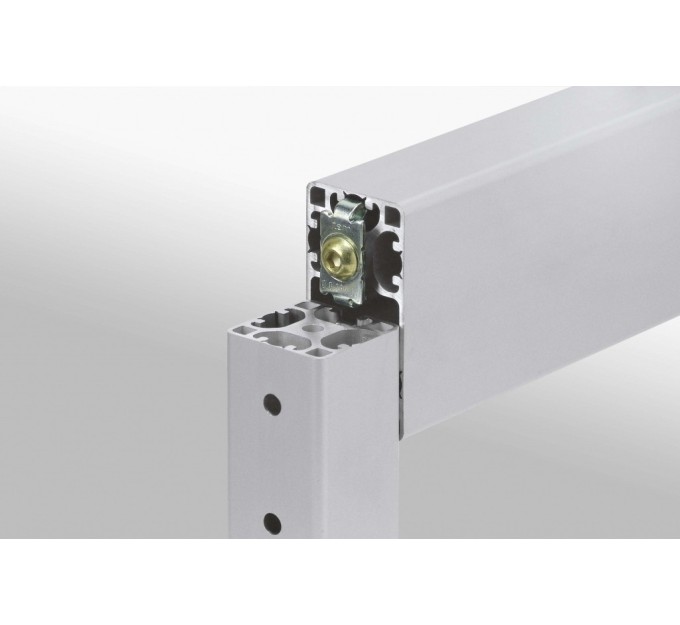

El kit unión estándar 6 ESD zincado de item une dos perfiles de la serie 6 en ángulo recto para crear una conexión altamente resistente al desplazamiento y a la torsión. La placa de unión es de acero zincado y sobresale hacia las ranuras de ambos lados para garantizar que la alineación de los perfiles sea resistente a la torsión.
El tornillo especial rompe la capa anodizada aislante de la superficie para facilitar un contacto con protección ESD entre los perfiles.

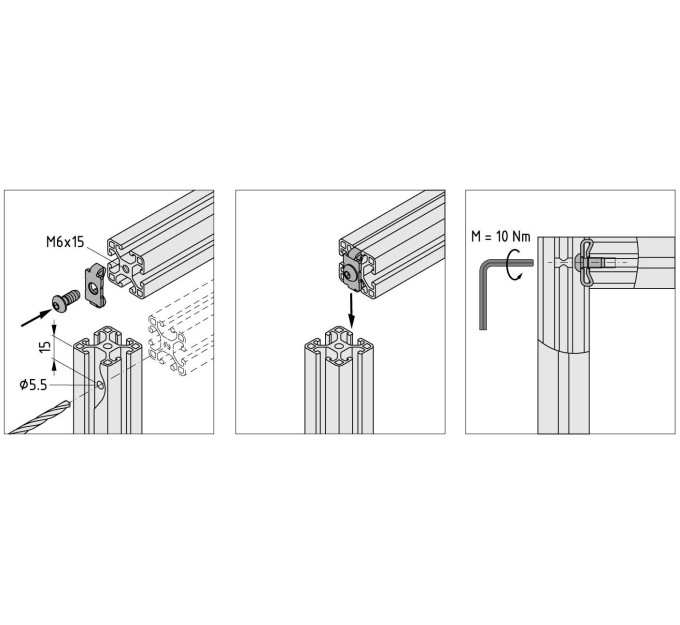

Para instalar la unión, es necesario tallar una rosca en el núcleo del primer perfil. El segundo perfil necesita un orificio de instalación y se conecta en una posición fija.





Instalación con testa de perfil enrasada



En comparación con otras uniones, las uniones estándar sobresalen sólo muy poco hacia la ranura. El kit unión estándar 6 incorpora de serie una pestaña antigiro de doble cara, pero también está disponible en variantes que incorporan una placa de unión acortada por un lado o un elemento de centrado compacto (K). Las variantes dejan libre una o ambas ranuras de los perfiles de aluminio.
Los kits unión estándar 6 también están disponibles en un diseño con protección ESD para disipar las cargas electrostáticas.



DescargasESD Product Qualification
