   0.0.603.14
Formato
  • Caja de 1

Multiblock X 8 PA 0/12mm, grisPropiedades
Colorgris
ESDsi
RoscaM6
Peso (g)18
Fuerza máxima [N]250
Unidad de suministroPieza
Seriex
Serie8



DescripciónCuerpo, PA-GFMuelle, St, inoxidableTuerca cuadrada DIN 557-M6, St, zinc.ComponentesCuerpo, PA-GF
Muelle, St, inoxidable
Tuerca cuadrada DIN 557-M6, St, zinc.

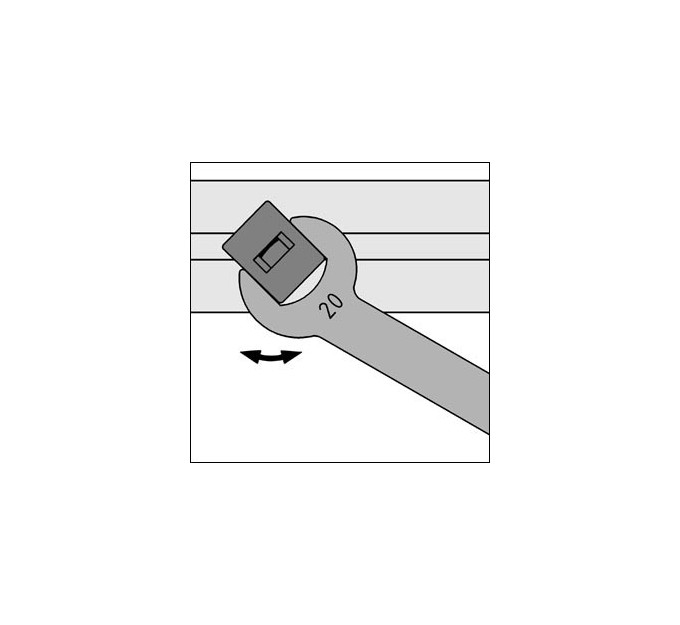

Para ello se recomienda una llave de 20 entrecaras.

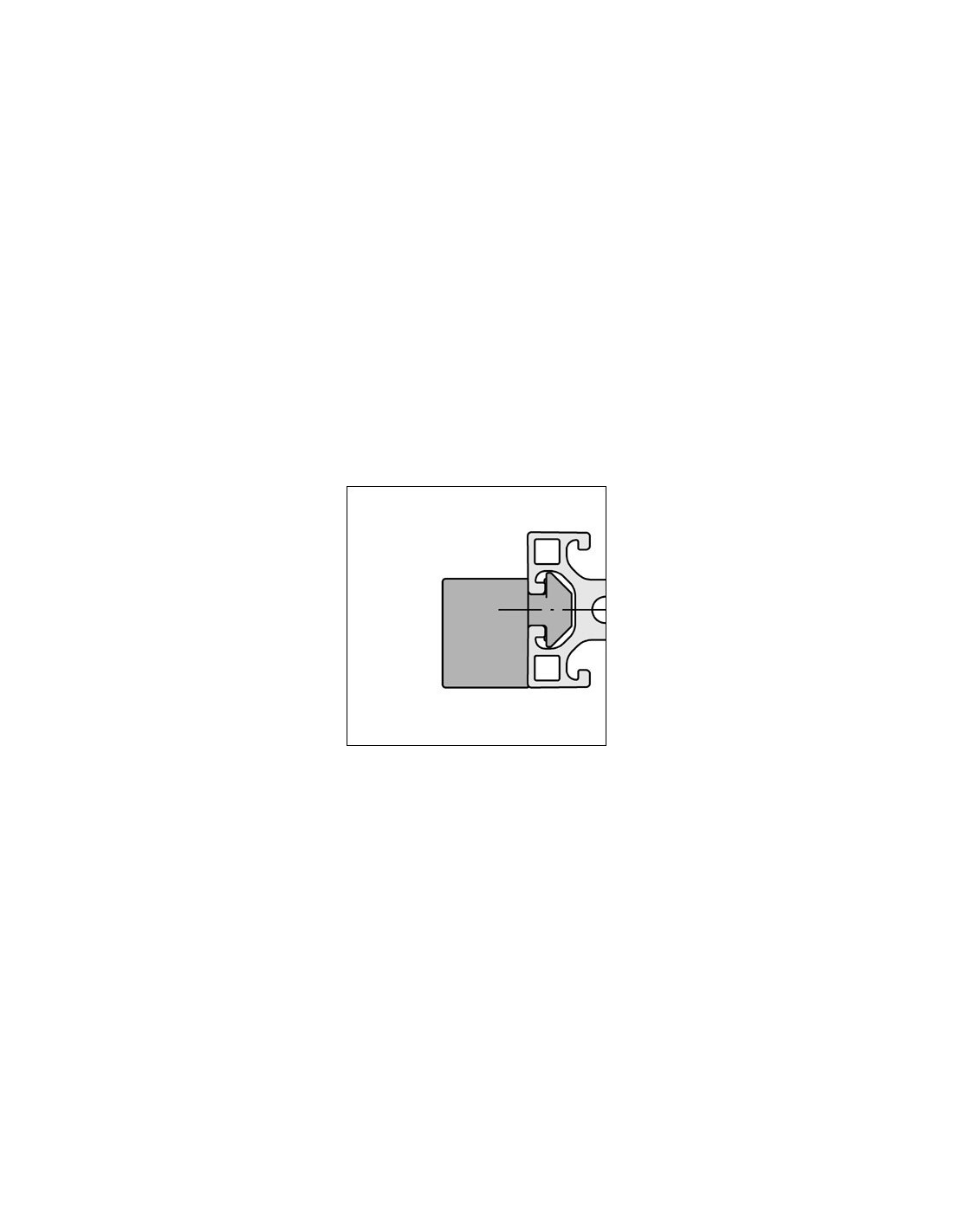

Para insertar el multiblock X PA en perfiles con ranuras cerradas, se recomienda eliminar la cubierta de la ranura en el lugar adecuado utilizando una broca escalonada. La broca escalonada, conexión universal 6 (0.0.431.19) es ideal para este fin. ¡El rebaje realizado no debe tener más de 2 mm de profundidad!

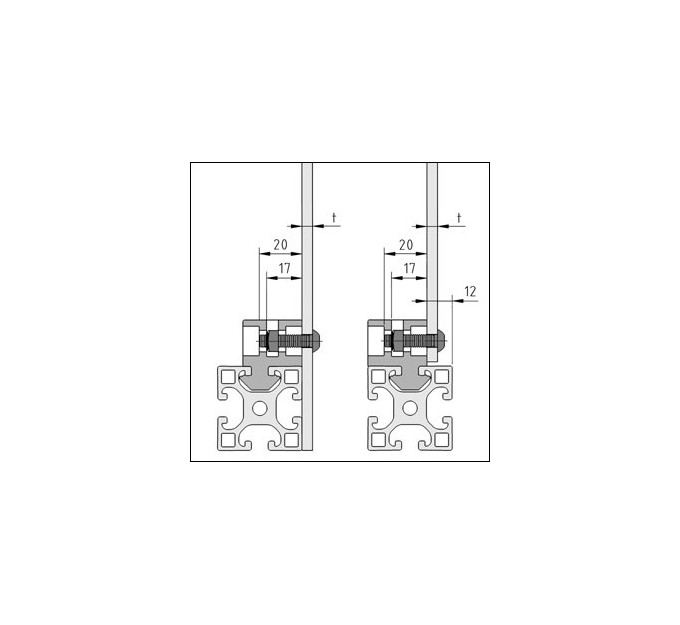

Recomendación de montaje del panel. Carga admisible para los multiblocks X 8 PA es de F = 250 N.



La longitud del tornillo de fijación depende del grosor del panel.Cuando se utiliza un panel grueso, el multiblock puede asegurarse desde el interior, taladrando y roscando un orificio ciego en el panel. En tal caso, se puede retirar la tuerca cuadrada del multiblock.
Serie
Serie X
ESD
Si
Color
gris
