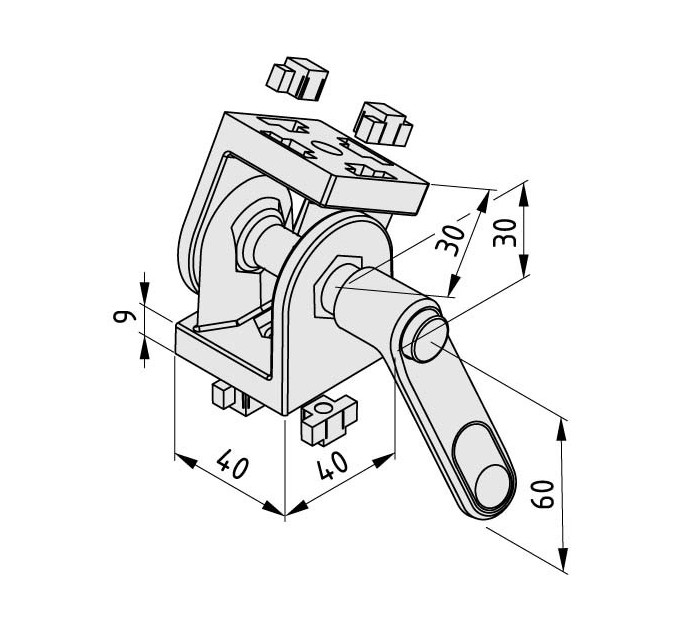

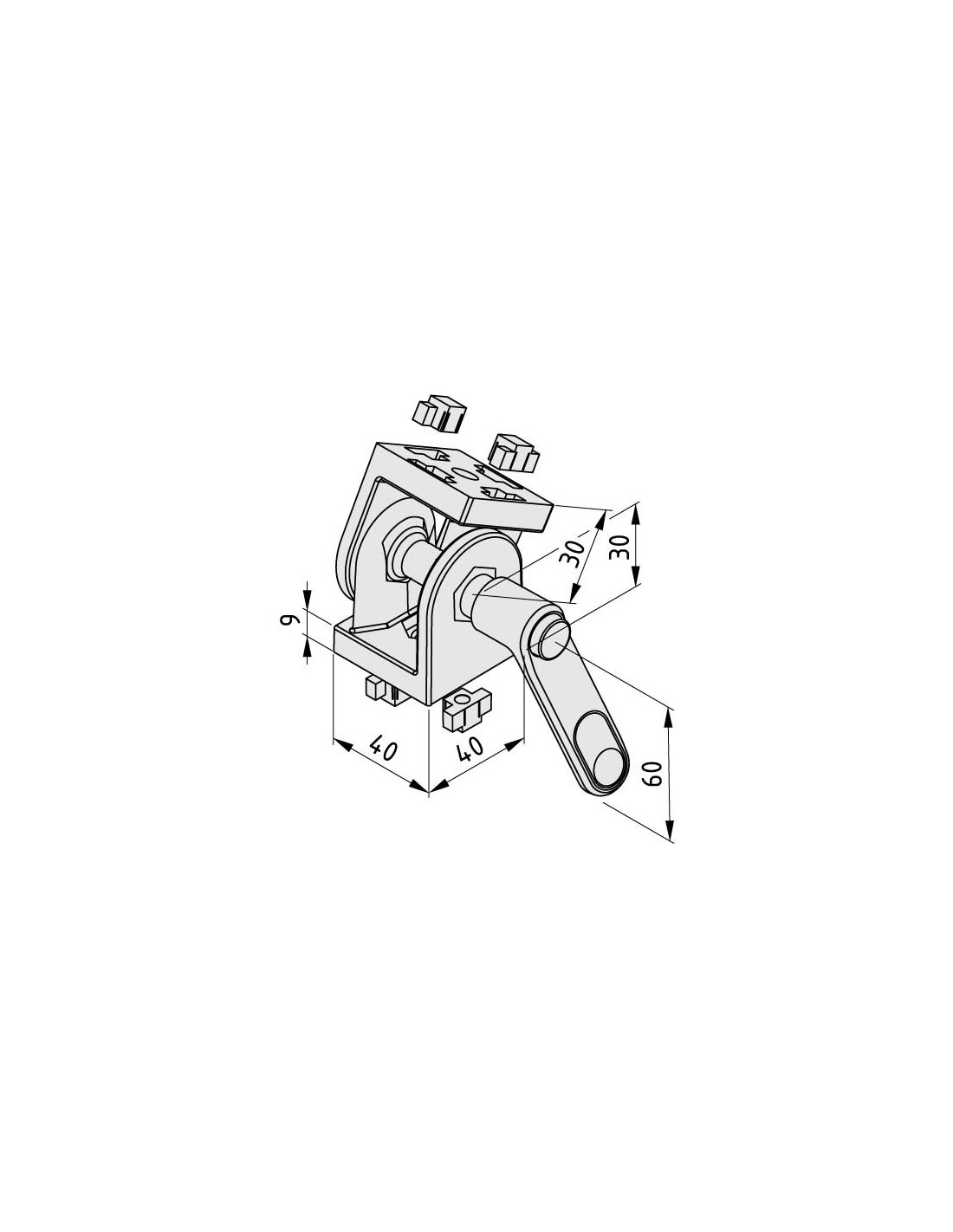

Articulación X 8 40x40 con maneta de bloqueo

Articulación X 8 40x40 con maneta de bloqueoPropiedades

ESD	si
Peso (g)	390
KRAFT_BEWEG2	750
KRAFT_BEWG1	750
KRAFT_STARR1	5000
KRAFT_STARR2	1000
Unidad de suministro	Pieza
Serie	x
Serie	8

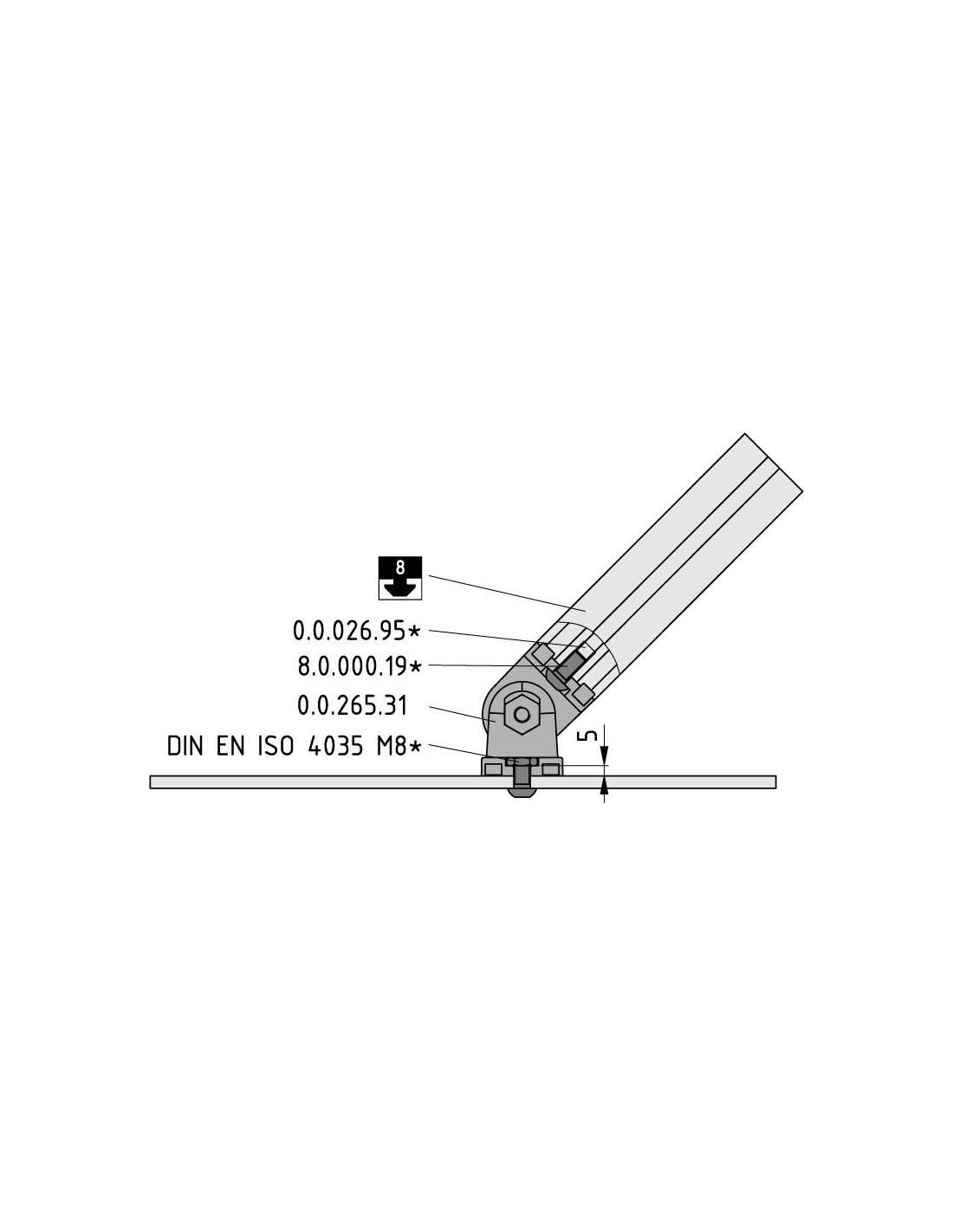

DescripciónComponentes2 medias articulaciones X 8 40x40, fundición de zinc, aluminio blanco
4 elementos de fijación, fundición de zinc, zincados
1 Casquillo roscado M8, St, zincado
1 Casquillo, St, zincado
1 Anillo distanciador, St, zincado
1 Maneta de bloqueo Pi 60 M8x40





2 medias articulaciones X 8 40x40, fundición de zinc, aluminio blanco
4 elementos de fijación, fundición de zinc, zincados
1 Casquillo roscado M8, St, zincado
1 Casquillo, St, zincado
1 Anillo distanciador, St, zincado
1 Maneta de bloqueo Pi 60 M8x40

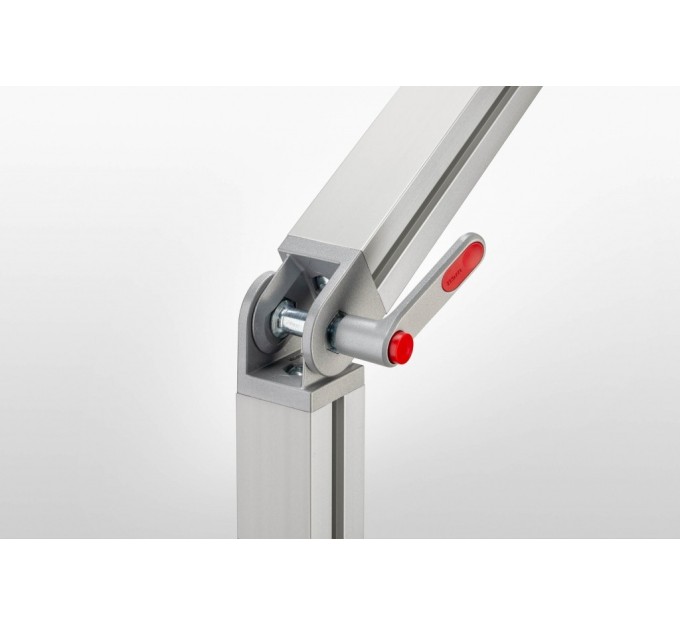

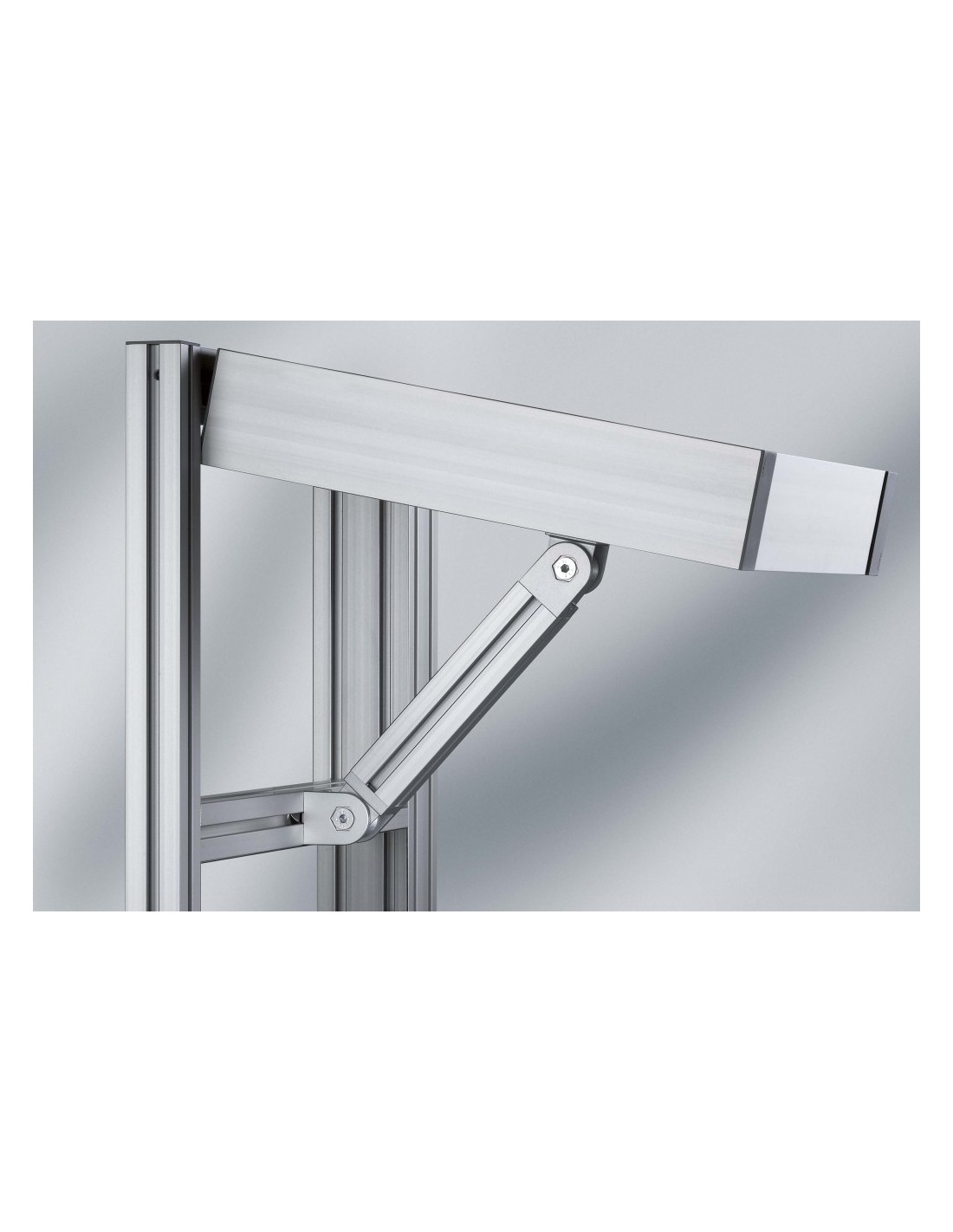

Las articulaciones con maneta pueden bloquearse y desbloquearse en una determinada posición. Particularmente adecuadas para soportes ajustables, brazos basculantes para contenedores de piezas y aplicaciones similares.
Las articulaciones X 8 con o sin maneta de bloqueo están disponibles para construcciones de perfiles de la serie X.

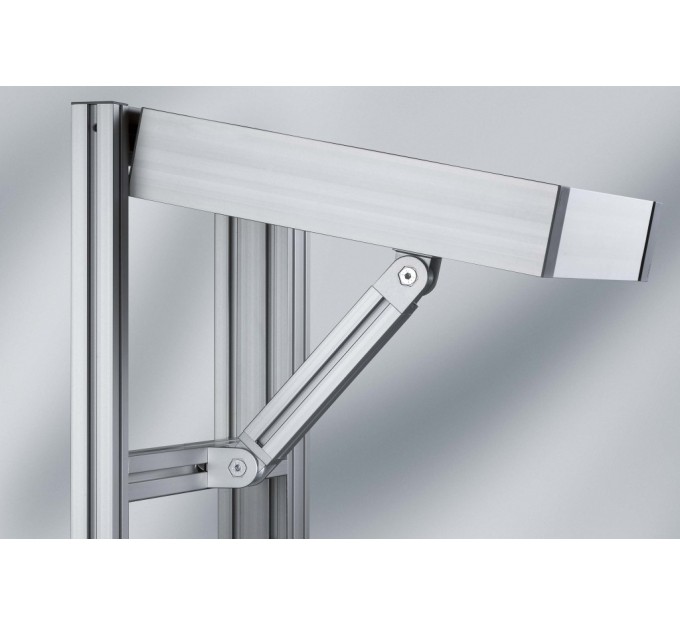

Las articulaciones X 8 HD se pueden utilizar para conectar perfiles en cualquier ángulo hasta 180° y como articulaciones móviles (rango de ajuste ± 90°). Cuando se combinan con anillos distanciadores, las articulaciones HD se mueven libremente, pero al quitar estos anillos (y enclavijar las articulaciones en caso necesario), se crean uniones rígidas en ángulo para reforzar travesaños, por ejemplo.La articulación X 8 40x40 HD con maneta de bloqueo le permite ajustar el ángulo de unión en cuestión de segundos.

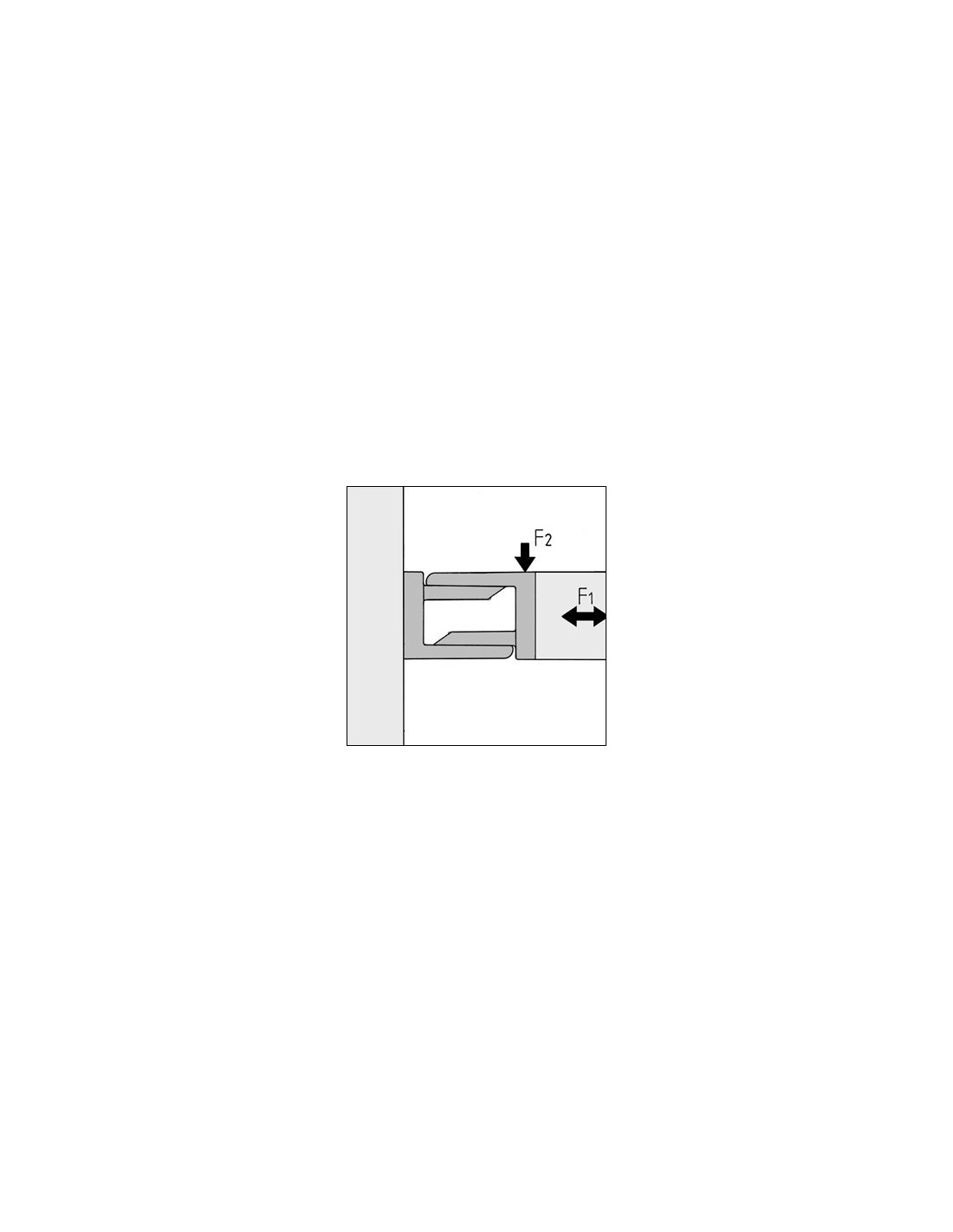

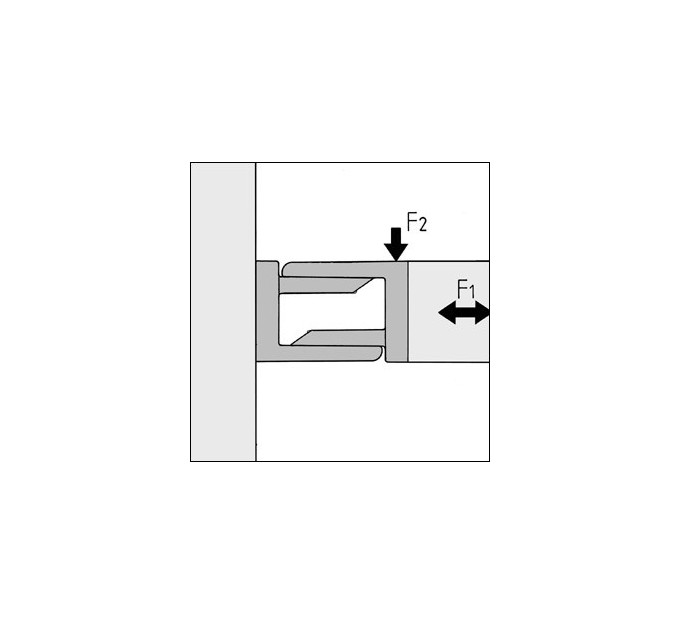

Unión rígida:
F₁ = 5000 N
F₂ = 1000 NUnión movible:
F₁ = 750 N
F₂ = 750 N

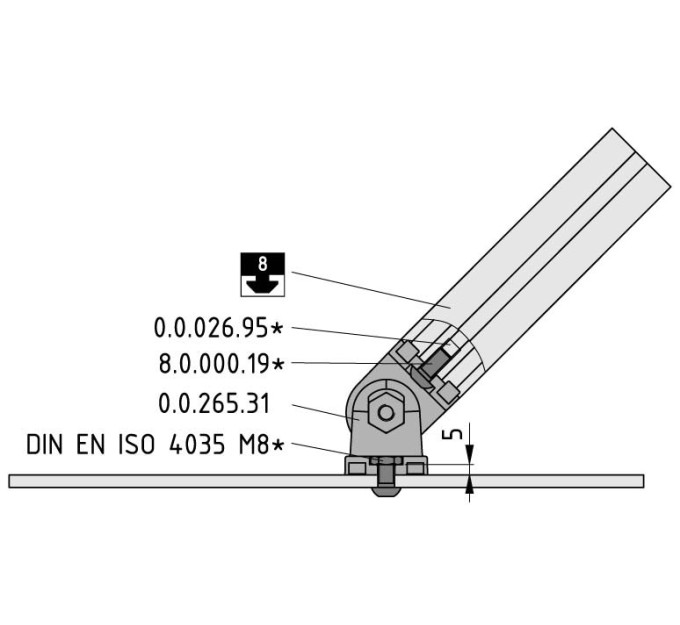

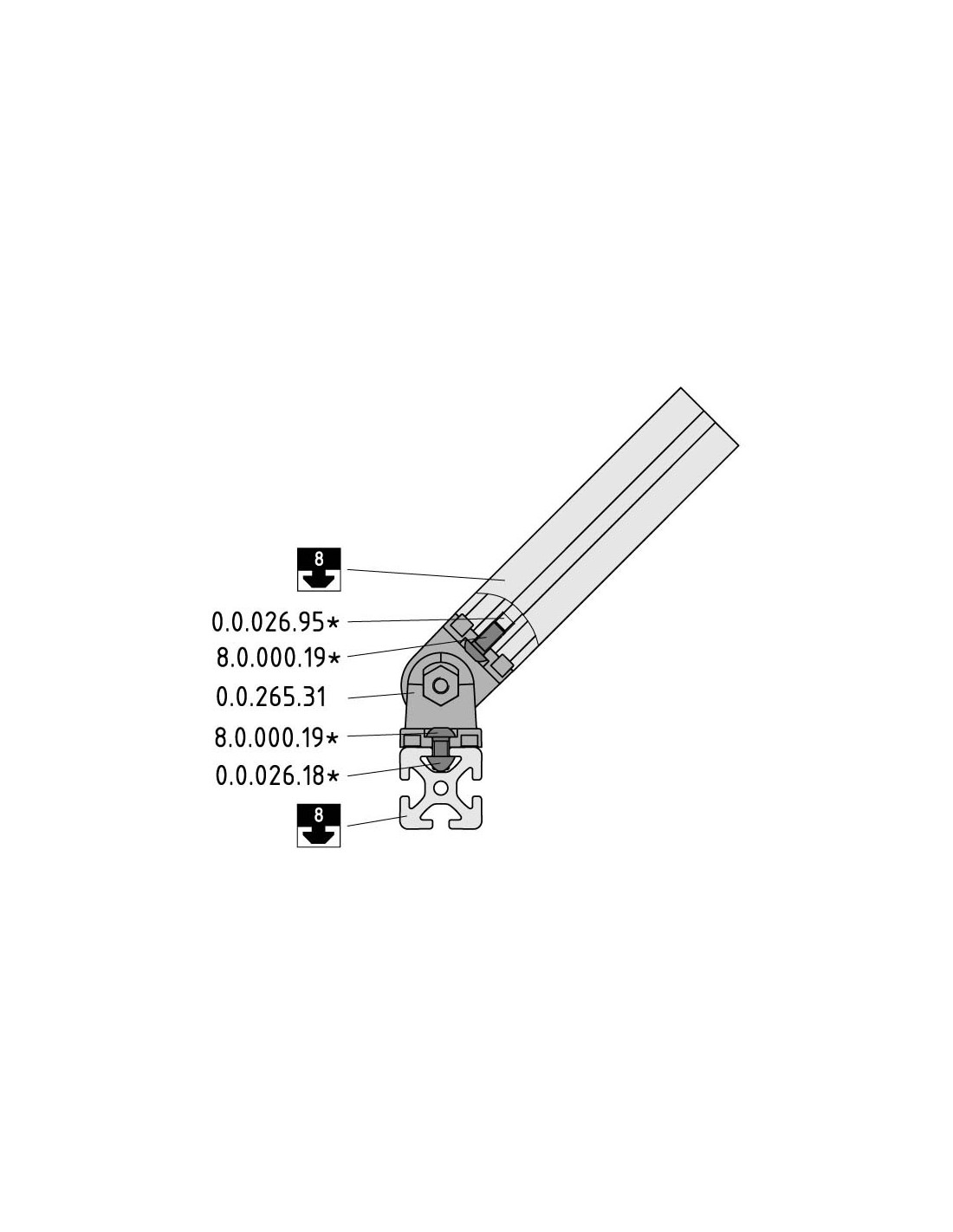

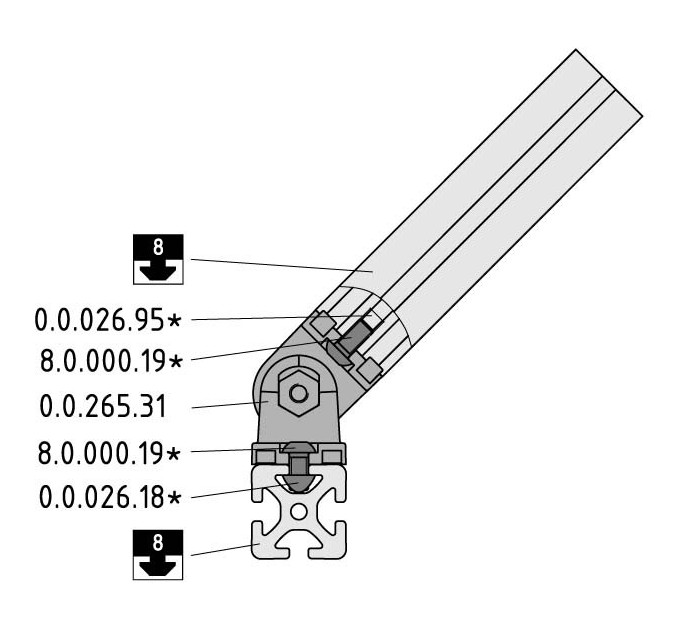

* No se incluye en el suministro.



* No se incluye en el suministro.



DescargasLa solución rápida para encontrar la unión adecuada



Instrucciones de montaje
