   0.0.601.61
Formato
  • Caja de 1
  • Caja de 10
Para hacer pedidos necesitas estar registrado

Kit escuadra X 8 80x80Propiedades
ESDsi
Peso (g)360
Unidad de suministroKit
Seriex
Serie8

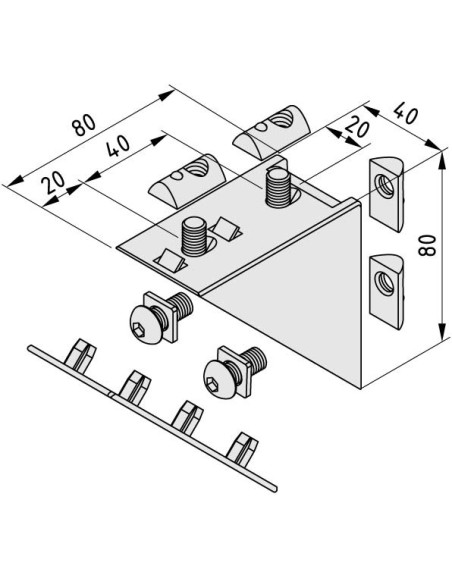

DescripciónEscuadra X 8 80x80 Zn, fundición de zinc, aluminio blanco Tapeta escuadra X 8 80x80, PA-GF, gris4 tornillos gota de sebo ISO 7380-M8x18 St, zincados4 arandelas cuadradas 13,9x13,9x2, St, zincadas4 tuercas perfil 8 St M8, zincadasComponentesEscuadra X 8 80x80 Zn, fundición de zinc, aluminio blanco
Tapeta escuadra X 8 80x80, PA-GF, gris
4 tornillos gota de sebo ISO 7380-M8x18
St, zincados
4 arandelas cuadradas 13,9x13,9x2, St, zincadas
4 tuercas perfil 8 St M8, zincadas









Los kits escuadra X 8 se utilizan para crear fijaciones por fricción entre perfiles, sin necesidad de mecanizado. Sirven como refuerzo adicional para uniones de perfil y como elementos para la fijación de cualquier pieza a los perfiles.Cuando se utilizan para reforzar los puntos de unión de grandes perfiles, pueden instalarse varias escuadras en paralelo.Nota: ¡no debe sobrepasarse la capacidad máxima de carga de tracción que puede soportar la ranura del perfil! A causa de la longitud de los tornillos, y para mejorar la transmisión de la fuerza, se utilizan arandelas especiales con los kits escuadra X 8.

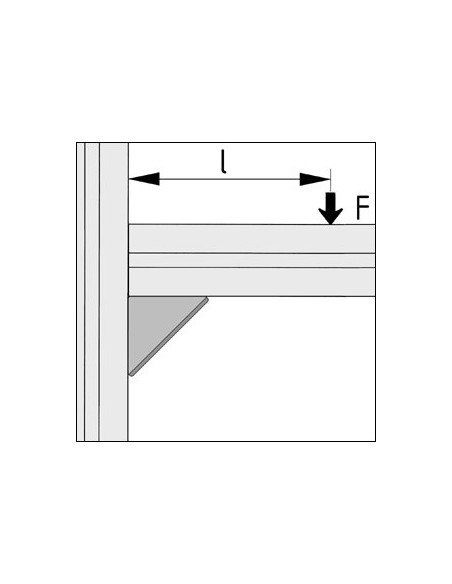

F < 2 000 N ∧ F x l < 150 Nm
Deberá comprobarse la capacidad de carga según las condiciones.
