Escuadra brida X 6-8

Escuadra brida X 6-8Propiedades

ESD	si
Peso (g)	198
Fuerza máxima [N]	80
Unidad de suministro	Kit
Serie	x
Serie	6
Serie	8



DescripciónEscuadra, zamak, similar al RAL 9006 aluminioTapeta, PA-GF, grisTuerca V 8 M6, St, zinc.Tornillo gota de sebo ISO 7380-M6x20, St, zinc.Arandela ISO 7089 - 6 - 200 HV, zinc.Tornillo gota de sebo ISO 7380-M6x16, St, zinc.Arandela 10,5x10,5x1,3, St, zinc.Tensor, zamak, blanco aluminioSoporte, PUR, grisComponentesEscuadra, zamak, similar al RAL 9006 aluminio
Tapeta, PA-GF, gris
Tuerca V 8 M6, St, zinc.
Tornillo gota de sebo ISO 7380-M6x20, St, zinc.
Arandela ISO 7089 - 6 - 200 HV, zinc.
Tornillo gota de sebo ISO 7380-M6x16, St, zinc.
Arandela 10,5x10,5x1,3, St, zinc.
Tensor, zamak, blanco aluminio
Soporte, PUR, gris

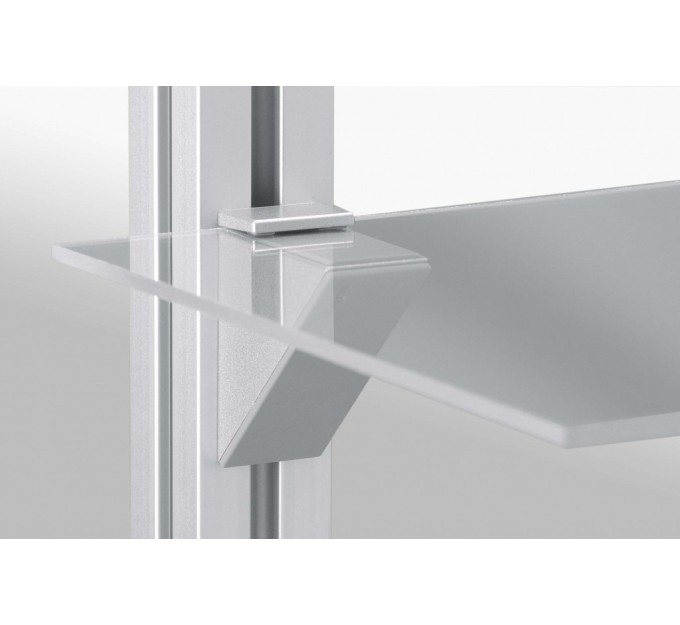

La escuadra brida X 6-8 es un soporte para estantes de vidrio y otros paneles rígidos. El bloqueo por la parte trasera permite fijar el panel en voladizo en una estructura de perfiles de la serie 6 u 8. Las formas de la escuadra brida X 6-8 corresponden al contorno de las formas del perfil X.Deberán observarse la capacidad de carga del estante y la fuerza de sujeción indicada de las escuadras: La carga total es aplicable a las distancias indicadas entre escuadras con una distribución uniforme del peso.

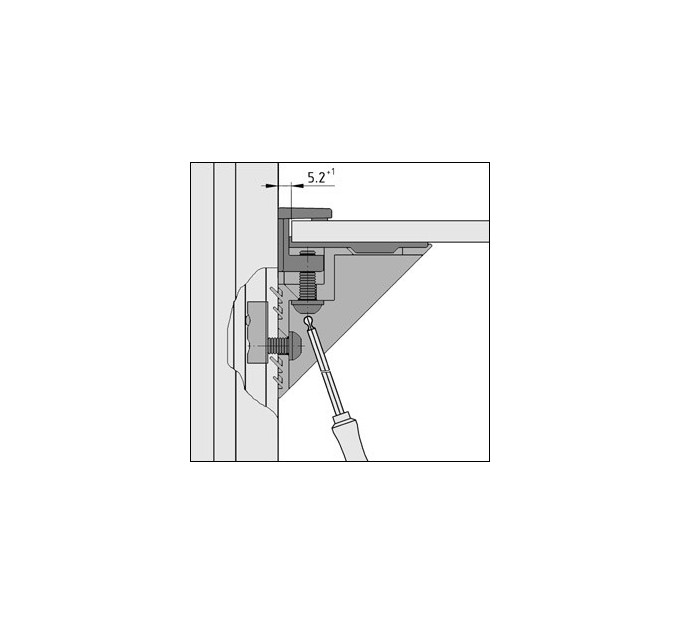

Las escuadras brida X 6-8 admiten la fijación de paneles de 4 a 10 mm de grosor.El par de apriete del tornillo tensor no debe superar los 3 Nm.Para fijar la escuadra brida X 6-8 a la ranura del perfil 8, debe atornillarse con las tuercas 8 adjuntas. En caso de montar la escuadra brida X 6-8 con perfiles de la serie 6, deberá utilizarse una tuerca 6 St M6 (0.0.419.40) con un tornillo gota de sebo M6x14 (0.0.417.26).

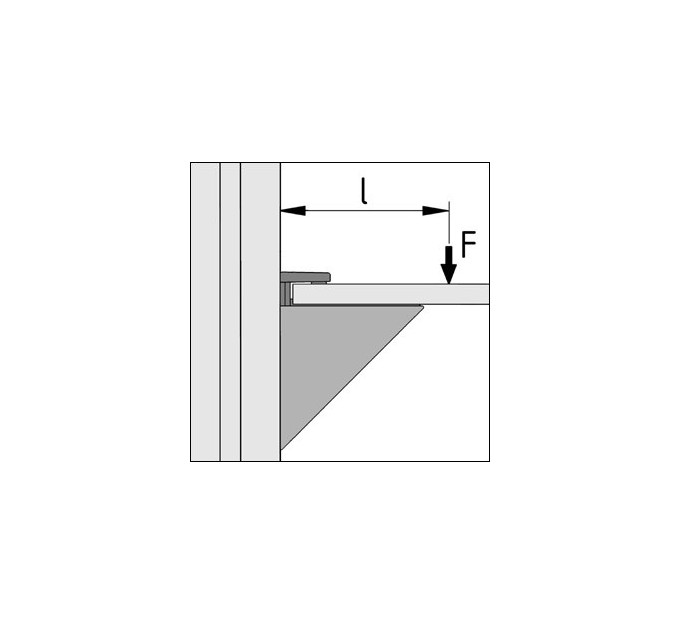

Profundidad admisible de los estantes: l_máx. = 200 mm con una carga de F_máx. = 80 N.
La distancia entre dos escuadras brida no deberá superar los 500 mm
